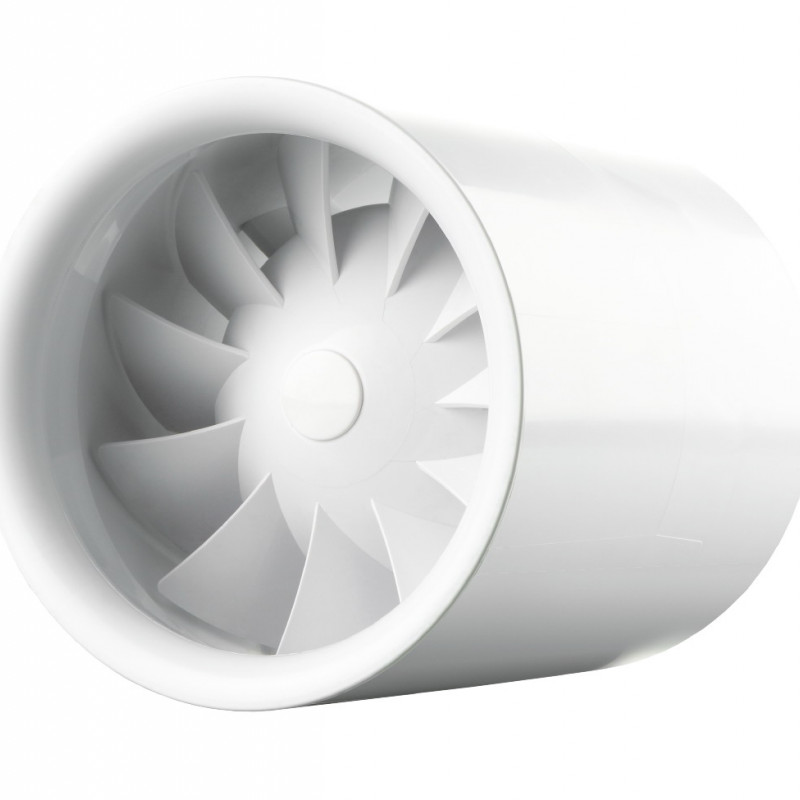

Este ventilador VentsQuiteline100T está equipado com um temporizador para desligar o ventilador (de 2 a 30 minutos).
Projetado para uso em sistemas de fornecimento ou exaustão de ventilação. O ventilador é um ventilador de duto, ou seja, é embutido diretamente em uma rede de dutos de ar ou canais plásticos. Esta série de ventiladores possui um nível de ruído reduzido (este tamanho Vents 100 Quietline é silencioso) com baixo consumo de energia, o que permite que sejam instalados diretamente nos ambientes servidos por ventilação.
Características de design< /h2>
Graças ao desenvolvimento próprio da empresa 'Vents' conseguiu reduzir significativamente o nível de ruído. O desempenho aerodinâmico foi alcançado através de uma combinação razoável do formato do impulsor e da velocidade de rotação do motor do ventilador. O impulsor do ventilador é montado no eixo do motor elétrico.
A carcaça do ventilador e o impulsor são feitos de plástico de alta qualidade, resistente à radiação ultravioleta. O ventilador usa um motor monofásico de duas velocidades. A proteção integrada é usada para proteger contra superaquecimento do motor.
Características técnicas do ventilador
| Parâmetro | Valor |
| Produtividade, m3/h | 100 |
| Consumo de energia, W | 7,5 |
| Tensão, V | 220 |
| Corrente, A | 0,049 |
| Velocidade de rotação do impulsor, min- 1 | 2100 |
| Nível de ruído a uma distância de 3 m, dBA< /td> < td style='text-align: center,'>25 | |
| Peso, kg | 0,61 |
| Proteção | IP X4 |
| Tamanho do tubo, mm | 100 |
Dimensões
| Dimensões | D | L |
| mm | 99 | 137.5 |
Esquema para conectar o ventilador à rede
Como funciona um ventilador com temporizador
O ventilador começa a funcionar quando ligado é fornecido por um switch externo. Depois de desligar o interruptor externo, o ventilador continuará a funcionar durante o tempo definido no temporizador (de 2 a 30 minutos), após o qual desligará e entrará em modo de espera.
Para conectar um ventilador com um temporizador Vents Quietline 100 T, é necessária uma alimentação bifásica - para o terminal L e o terminal LT.
Como instalar um ventilador
- Ventilador Vents 100 Quietline Duo está conectado a um duto de ar com diâmetro de 100 mm. Se o diâmetro do duto for menor ou maior, utilize um redutor ou conector. Quando instalado com dutos de ar flexíveis, o ventilador é fixado por meio de braçadeiras.
- O ventilador pode ser instalado na posição horizontal ou vertical. Quando instalado verticalmente, é necessário fornecer proteção contra condensação ou precipitação.
- O ventilador destina-se apenas a instalação interna, a instalação externa não é permitida.
Exemplos de instalação
