- Disponibilidade: 99
- Marca: Vents
- Modelo: 9578
- Peso: 1.20kg
- UPC: 9578
- JAN: 1881

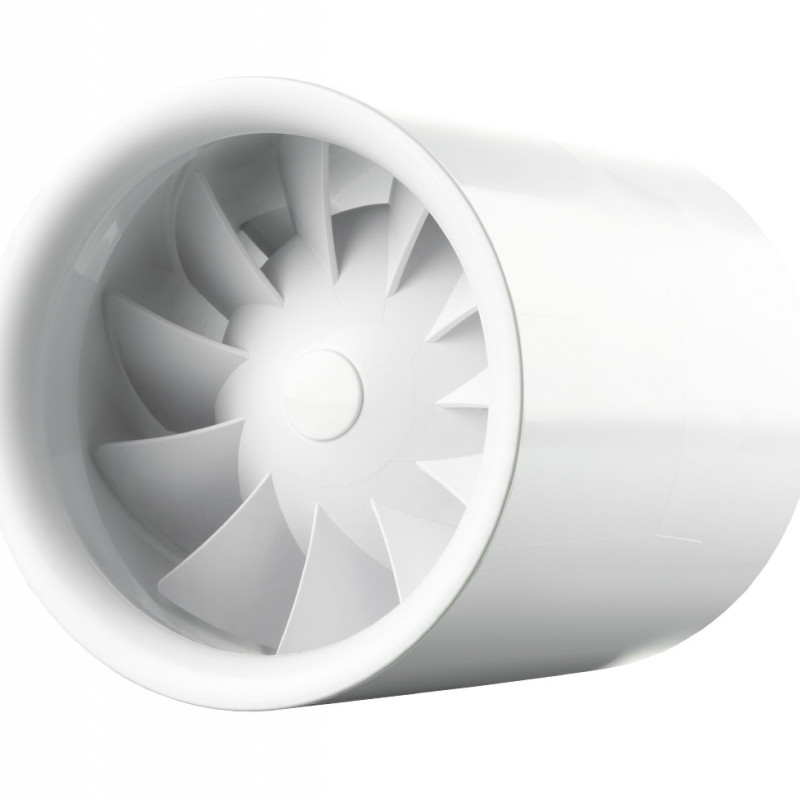

Ventilador de duto axial Vents Quietline 125 foi projetado para uso em um sistema de ventilação de fornecimento ou exaustão. O ventilador é um ventilador de duto, ou seja, é embutido diretamente em uma rede de dutos de ar ou canais plásticos. Esta série de ventiladores possui reduzido nível de ruído e baixo consumo de energia, o que permite sua instalação diretamente nos ambientes servidos por ventilação.
Recursos de design
Graças ao desenvolvimento da própria empresa 'Vents' conseguiu reduzir significativamente o nível de ruído. O desempenho aerodinâmico foi alcançado através de uma combinação razoável do formato do impulsor e da velocidade de rotação do motor do ventilador. O impulsor do ventilador é montado no eixo do motor elétrico.
A carcaça do ventilador e o impulsor são feitos de plástico de alta qualidade, resistente à radiação ultravioleta. O ventilador usa um motor monofásico em um design de velocidade única. A proteção integrada é usada para proteger contra superaquecimento do motor.
Características técnicas do ventilador
| Parâmetro | Valor |
| Produtividade, m3/h | 197 |
| Consumo de energia, W | 13 |
| Tensão, V | 220 |
| Corrente, A | 0,085 |
| Impulsor velocidade de rotação, min-1 | 2250 |
| Nível de ruído a uma distância de 3 m, dBA | 32 |
| Peso , kg | 0,75 |
| Proteção | IP X4 |
| Tamanho do tubo, mm | 125 |
Dimensões
| Dimensões | D < /td> | L |
| mm | 125 | 161.5 |
Esquema para conectar o ventilador à rede
Controlo
Manual
- qualquer opção tipo chave única, instalada em caixa de distribuição. A conexão ocorre exatamente da mesma forma que um interruptor de iluminação doméstica (adquirido separadamente).
- Se for necessário regular continuamente a velocidade, pode usar um regulador tiristor RS-1-300< /strong>, conectando-o ao motor do terminal de velocidade máxima. A redução da produtividade também leva à diminuição dos níveis de ruído, o que é muito importante na ventilação noturna de instalações domésticas. O regulador não está incluído no pacote de entrega.
Unidade de controlo automático
- Usando uma unidade de controlo eletrónico BU-1- 60(Ver Acessórios Elétricos). A unidade de controlo é fornecida separadamente.
Como instalar o ventilador
- O ventilador está conectado a um duto de ar com diâmetro de 125 mm. Se o diâmetro do duto for menor ou maior, utilize um redutor ou conector. Quando instalado com dutos de ar flexíveis, o ventilador é fixado na parede ou no teto por meio de braçadeiras.
- O ventilador pode ser instalado na posição horizontal ou vertical. Quando instalado verticalmente, é necessário fornecer proteção contra condensação ou precipitação.
- O ventilador destina-se apenas à instalação interna, a instalação externa não é permitida.
Exemplos de instalação
Passaporte de torcedor
