- Disponibilidade: 99
- Marca: Vents
- Modelo: 9715
- Peso: 1.00kg
- UPC: 9715
- JAN: 1628

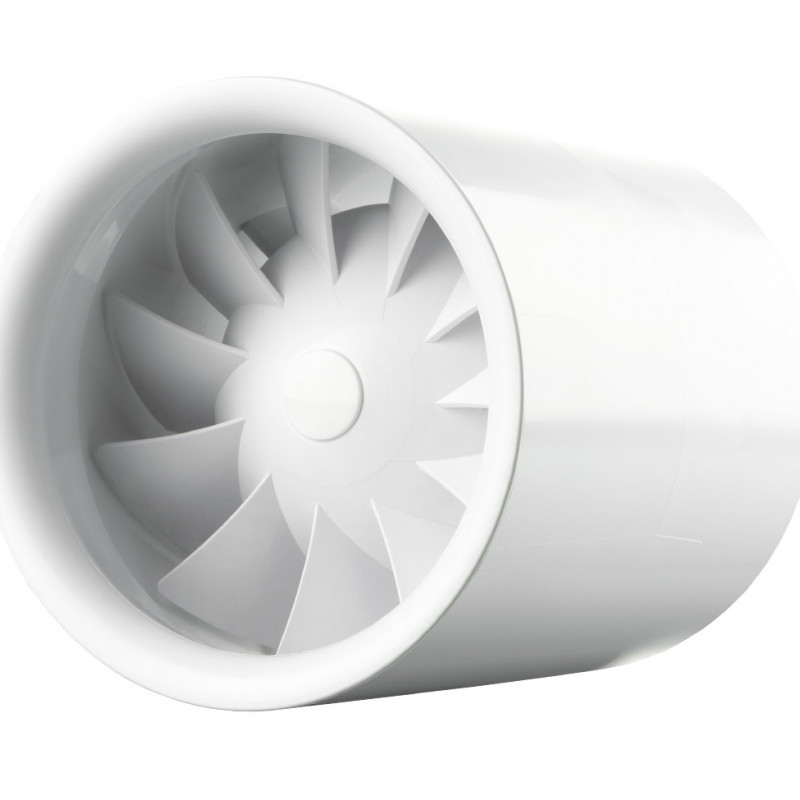

Este ventilador Vents Quietline 100 destina-se ao uso em um sistema de fornecimento ou exaustão de ventilação. O ventilador é um ventilador de duto, ou seja, é embutido diretamente em uma rede de dutos de ar ou canais plásticos. Esta série de ventiladores possui um nível de ruído reduzido (este tamanho Vents 100 Quietline é silencioso) e baixo consumo de energia, o que permite que sejam instalados diretamente nos ambientes servidos por ventilação.
Recursos de design
Graças ao desenvolvimento da própria empresa 'Vents' conseguiu reduzir significativamente o nível de ruído. O desempenho aerodinâmico foi alcançado através de uma combinação razoável do formato do impulsor e da velocidade de rotação do motor do ventilador. O impulsor do ventilador é montado no eixo do motor elétrico.
A carcaça do ventilador e o impulsor são feitos de plástico de alta qualidade, resistente à radiação ultravioleta. O ventilador utiliza um motor monofásico na versão de uma ou duas velocidades (ventilador Vents Quietline DUO). A proteção integrada é usada para proteger contra superaquecimento do motor.
Características técnicas do ventilador
| Parâmetro | Valor |
| Produtividade, m3/h | 100 |
| Consumo de energia, W | 7,5 |
| Tensão, V | 220 |
| Atual, A | 0,049 |
| Velocidade de rotação do impulsor, min-1 | 2100 |
| Nível de ruído a uma distância de 3 m, dBA | 25 |
| Peso, kg | 0,61 |
| Proteção | IP X4 |
| Tamanho do tubo, mm | 100 |
Dimensões
| Dimensões | D | L |
| mm | 99 | 137,5 |
Diagrama para conectar o ventilador à rede
< img src='/image/vent/shema-podkl4598.gif#039; alt='diagrama de conexão do ventilador axial' style='line-height: 1,6em,'>
Controle
Manual
- qualquer interruptor tipo chave única, instalada em caixa de distribuição. A conexão ocorre exatamente da mesma maneira que um interruptor de iluminação doméstica (adquirido separadamente).
- ligando, desligando e ajustando suavemente o desempenho do ventilador usando o regulador RS-1-300 (não incluído no pacote de entrega). ). Vários ventiladores podem ser conectados a um desses controladores ao mesmo tempo. Neste caso, deve-se observar a regra de quea potência total desses ventiladores não deve ultrapassar 300 W.
Unidade de controle automático
- Usando uma unidade de controle eletrônico BU-1-60 (veja Acessórios elétricos). A unidade de controle é fornecida separadamente.
Como instalar o ventilador
- O ventilador Vents 100 Quietline é conectado a um duto de ar com diâmetro de 100 mm . Se o diâmetro do duto for menor ou maior, utilize um redutor ou conector. Quando instalado com dutos de ar flexíveis, o ventilador é fixado na parede ou no teto por meio de braçadeiras.
- O ventilador pode ser instalado na posição horizontal ou vertical. Quando instalado verticalmente, é necessário fornecer proteção contra condensação ou precipitação.
- O ventilador destina-se apenas à instalação interna, a instalação externa não é permitida.
Ventilação Quietline exemplos de instalação
Passaporte de ventilador Vents Quietline 100
