PS 500 drukverschilschakelaar (pressostaat) met een drukmeetbereik van 30...500 Pa*, vervaardigd door Aerostar (Duitsland) is bedoeld voor:

De PS-500 Thermokon drukverschilschakelaar is ontworpen voor het monitoren van drukverschillen door de lucht. Wordt gebruikt om de staat van luchtfilters of ventilatoren te bewaken, de stroming in ventilatiekanalen te regelen, vorstbescherming in warmtewisselaars te garanderen, brandwerende kleppen en luchtkleppen te regelen

• Om de drukval over de lucht te beheersen filters;

• Om de toestand van de aandrijfriemen van de ventilator te controleren, of eenvoudigweg de werking van de motor.

De belangrijkste De functie van het relais uit de PS 500-serie is discreet alarmbeheer in het geval van noodsituaties:

Verstopt filter;
Breuk van de aandrijfriem;
Het stoppen van de ventilatoraandrijving;
Het vervangen van de draairichting van de motor door herfasering;
Veranderen van de luchtstroom in luchtkanalen, enz.

Onderscheidende kenmerken van het relais uit de PS 500-serie:

Handige en eenvoudige installatie . De relais worden volledig bedrijfsklaar geleverd en vereisen geen complexe instellingen. Het referentiepunt voor de verschildruk wordt ingesteld met behulp van een draaigreep met een opgedrukte schaalverdeling;

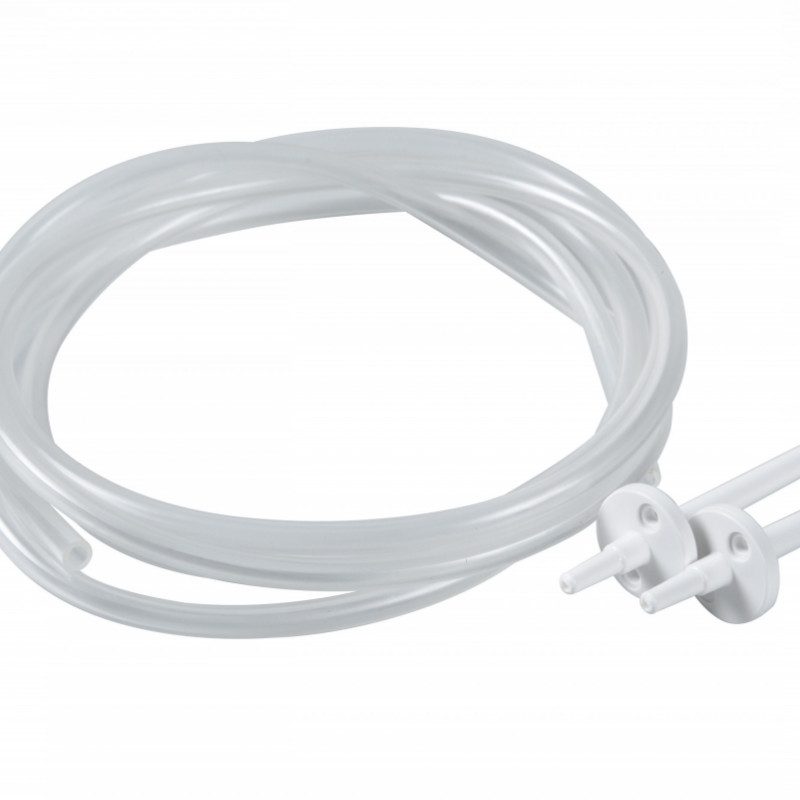

Eenvoudige en snelle inbedrijfstelling. De leveringsset bevat: relais uit de PS 500-serie, 2 fittingen, een impulsbuis voor aansluiting op het object en 4 schroeven voor montage van het relais op een vlak;
Vereist geen aansluiting van de voedingsspanning. Om het relais te laten werken, hoeft u alleen de draden en de impulsbuizen van het alarmcontrolecircuit aan te sluiten.

Korte beschrijving:

De mechanische luchtverschildrukschakelaar PS wordt gebruikt om overdruk en drukverschil in gasvormige, niet-agressieve media te regelen, in luchttoevoer- en luchtafvoerapparaten.

Alle relais zijn in de fabriek getest en gekalibreerd.

PS mechanische drukverschilschakelaars met eenpolige potentiaalvrije zilvercontactschakelaar zijn geschikt voor gebruik als luchtstroomcontrolerelais, drukverschilschakelaars, een debietcontroleapparaat in elektrische verwarmingsradiatoren, voor het bewaken van de toestand van V-riemen en luchtfilters, ventilatoren, dempers, enz. Afhankelijk van het model zijn de relais ontworpen voor verschillende drukregelbereiken:
30..300 Pa | 30..500 Pa | 100..1500 Pa | 500..4500 Pa.

Sensorontwerp

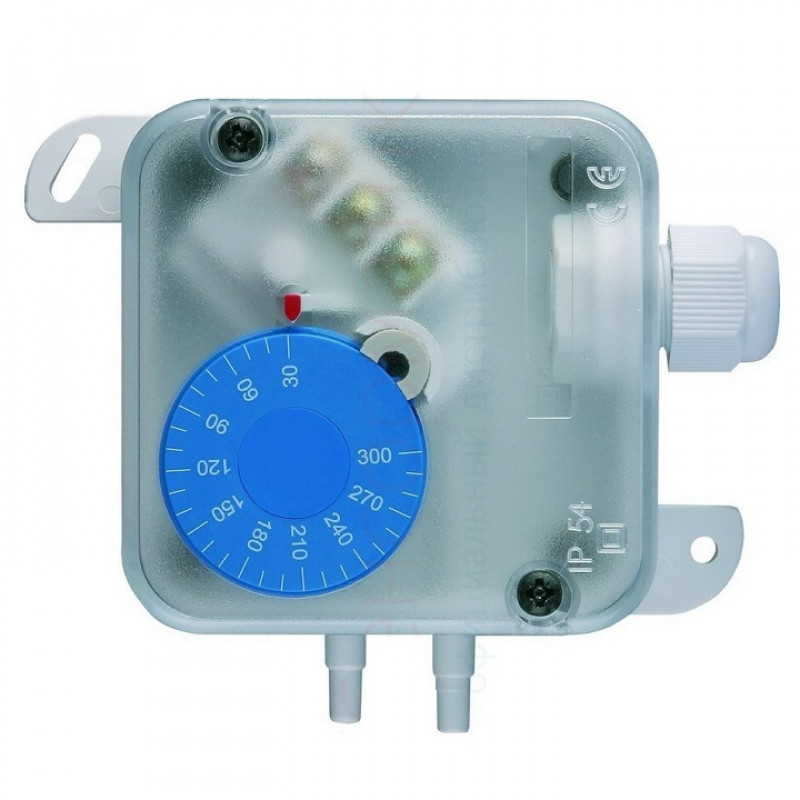

Het relaishuis is gemaakt in de vorm van een vierkante inbouwdoos en is gemaakt van duurzaam kunststof met hoge slagvastheid. Het behuizingsdeksel is transparant, voorzien van vergrendelingen, en biedt voldoende bescherming tegen het binnendringen van stof, vocht en andere vreemde deeltjes in de behuizing - beschermingsgraad IP54. Tevens is de behuizing voorzien van een M16 kabelwartel en twee nippels voor het aansluiten van slangen.

Besturingen en indicatoren

PS verschildrukschakelaars zijn voorzien van een siliconen meetmembraan.
Voor eenvoudig instellen van het gewenste responsbereik. Het apparaat bevat een draaipotentiometer.

Installatie- en aansluitvoorwaarden

De relais zijn ontworpen om te werken in het temperatuurbereik van -20...+ 60 °C, geschikt voor installatie zowel buiten als in technische ruimtes. De installatie moet plaatsvinden in een spanningsloze toestand en de aansluiting moet worden gemaakt op een veilige laagspanning.

Een voorbeeld van installatie en bediening van het PS 500-relais voor het monitoren van filterverstopping:< /p>

STAP1. Installatie:

Het relais wordt op het object aangesloten met behulp van twee fittingen en een impulsbuis, die in de set worden meegeleverd. De hogedrukfitting (+P) wordt vóór het filter aangesloten en de lagedrukfitting (-P) wordt na het filter aangesloten.

STAP2. Instelling:

Nadat het relais is geïnstalleerd en de signaalkabels zijn aangesloten, wordt de relaisreactie-instelling aangepast met behulp van een draaihendel met een gedrukte schaal binnen het bereik dat op de schaal wordt aangegeven.

p>STAP3. Werking:

1. Als het filter schoon is (de drukval over het filter is minder dan het setpoint), is het relais uitgeschakeld en is het alarm uitgeschakeld;< /p>

< li>

Als het filter verstopt is, dat wil zeggen dat de drukval over het filter de ingestelde waarde overschrijdt, schakelen de relaiscontacten en schakelen het alarm “Filter verstopt” in;

>

2. Na vervanging of reiniging van het filter (de drukval is gelijk aan het “ingestelde minus differentieel”) worden de relaiscontacten weer uitgeschakeld.

< li>

De oriëntatie van het relais in een andere ruimte dan verticaal kan van invloed zijn op de grootte van het verschil waarbij de uitgang een relais activeert.

Ter referentie: 1 Pa = 0,001 kPa = 100 mbar = 0,0000102 kg/cm²
