- Verfügbarkeit: 99
- Marke: Vents
- Modell: 9695
- Gewicht: 1.20kg
- UPC: 9695
- JAN: 1864

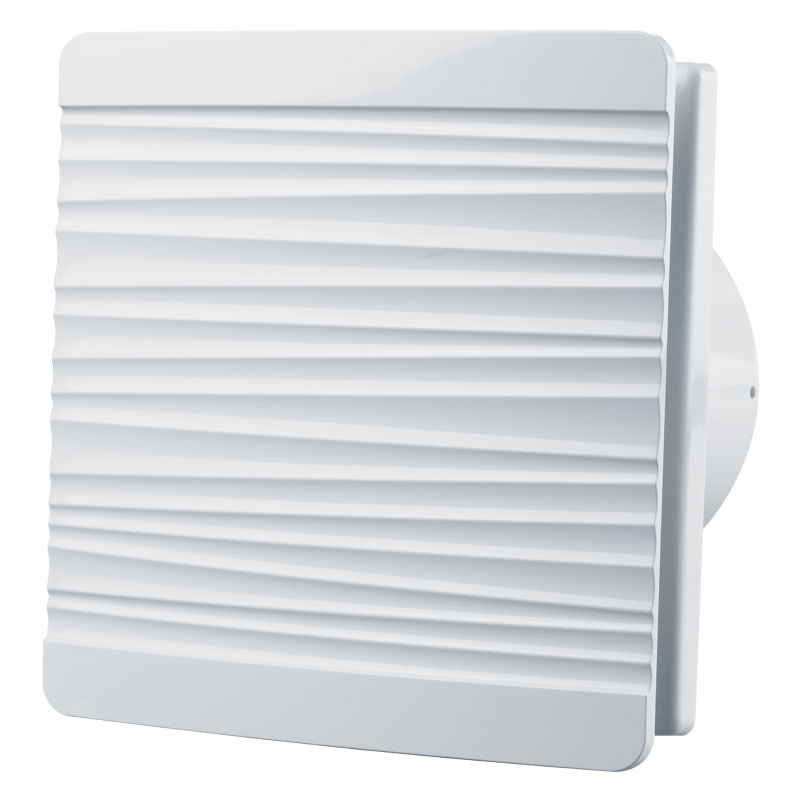

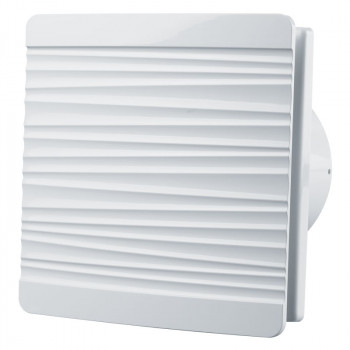

Abluftventilator Vents 100 Flip T mit einem Abschaltverzögerungstimer von 2 bis 30 Minuten. Die geringen Abmessungen des Frontgitters 160x160 mm ermöglichen den Einsatz dieses Modells zur Belüftung eines Badezimmers oder einer Toilette, wenn ein kleiner Ventilator erforderlich ist.

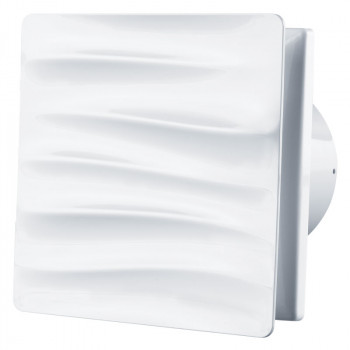

The Wave, Solid und Die Flip-Lüfterserien unterscheiden sich nur in der optischen Ansicht des Frontgitters.
Technische Eigenschaften des Lüfters
| Parametername | Wert |
| Maximale Produktivität, m3/h | 85 |
| Verbrauch, W | 7,5 | < /tr>
| Spannung, V | 220 |
| Stromverbrauch, A | 0,05 |
| Laufradrotationsgeschwindigkeit, min-1< /td> | 2000 |
| Schalldruckpegel in einer Entfernung von 3 m, dBA | 25 |
| Gewicht, kg | 0,51 |
| Schutzklasse | IP 44 |
| Rohrgröße, mm | 100 |
Abmessungen
Beschreibung des Ventilators
- Geringer Lärm und Verbrauch. Wenn Sie einen völlig geräuschlosen Betrieb benötigen, können Sie den RS-1-300-Leistungscontroller (separat erhältlich) verwenden. Der Regler kann den Lüfter ein- und ausschalten und die Leistung regulieren.
- 24-Stunden- oder Kurzzeitbetrieb ist zulässig.
- Verbrauch 7,5 W pro Stunde.
- Das Gehäuse und das Laufrad bestehen aus weißem ABS-Kunststoff. Das Material ist schlagfest, verschleißfest und gibt keine Schadstoffe ab.
- Der Ventilator Vents Flip 100 ist mit einem Rückschlagventil ausgestattet, um zu verhindern, dass Luft über den Schacht in den zu versorgenden Raum gelangt.
Steuerung
Der Lüfter kann eingeschaltet werden:
- über einen separaten Schalter (nicht im Lieferumfang enthalten),
- wird zusammen mit der Beleuchtung eingeschaltet
- wird über den PC-Regler -1-300 eingeschaltet, der auch zur Regulierung der Leistung der Haube verwendet werden kann.
Ein Ventilator mit Timer wird durch einen externen Schalter aktiviert, dies kann ein Lichtschalter sein. Nach dem Ausschalten der Beleuchtung läuft der Lüfter für die am Abschalttimer eingestellte Zeit, die im Bereich von 2 bis 30 Minuten eingestellt werden kann, weiter und schaltet sich ab.
So schließen Sie einen Lüfter an ein Timer
Die folgenden Drähte müssen bei dieser Modifikation des Lüfters an den Klemmenblock angeschlossen werden:
- Direkte Phase an Klemme L
- Phase durch den Lichtschalter an Klemme S
- Null an Klemme N
Somit gilt: Für den ordnungsgemäßen Betrieb des Lüfters müssen zwei Drähte mit einer Phase an den Lüfter angeschlossen werden, einer vom Schalter und der zweite mit einer konstanten Phase.
Installation des Lüfters
Der Ventilator kann direkt von den Rohren in den Lüftungsschacht oder durch einen kurzen flexiblen oder Kunststoffkanal installiert werden. Die Länge des Luftkanals sollte so kurz wie möglich sein, da der Ventilator axial ist und keinen hohen Druck erzeugen kann.
Bei der Installation müssen alle Verbindungen zwischen dem Ventilatorrohr und dem Luftkanal oder Schacht abgedichtet werden Dichtmittel, Klammern oder Montageband. Wenn das Loch in der Wand größer als das Lüfterrohr ist, können Sie zur Montage eine rechteckige Wandplatte mit rundem Loch verwenden, die separat erhältlich ist.
Das Lüftergehäuse wird an der Oberfläche des angebracht Befestigen Sie die Wand oder Decke mit den vier mitgelieferten selbstschneidenden Schrauben.
So stellen Sie die Abschaltzeit ein
Entfernen Sie die vordere Abdeckung des Lüfters. Unter der Abdeckung sehen Sie ein Potentiometer (in der Abbildung mit Toff bezeichnet) zum Einstellen der Ausschaltverzögerungszeit. Um die Uhrzeit einzustellen, müssen Sie den mitgelieferten Kunststoff-Schraubendreher verwenden. Benutzen Sie zur Justierung keine anderen Gegenstände. Wenden Sie beim Einstellen nicht viel Kraft an.
Durch Drehen im Uhrzeigersinn erhöht sich die Abschaltzeit auf 30 Minuten, durch Drehen gegen den Uhrzeigersinn verringert sich die Verzögerungszeit.
Installationsbeispiel
< img src='/image/vent/statyy/vent-obsh/montagzhe-3486.jpg' alt='Installation einer Dunstabzugshaube im Badezimmer'>
Garantie
Die Garantie für dieses Ventilatormodell beträgt 60 Monate (5 Jahre). ) vorbehaltlich der Einhaltung der Regeln für Transport, Lagerung, Installation und Betrieb.
