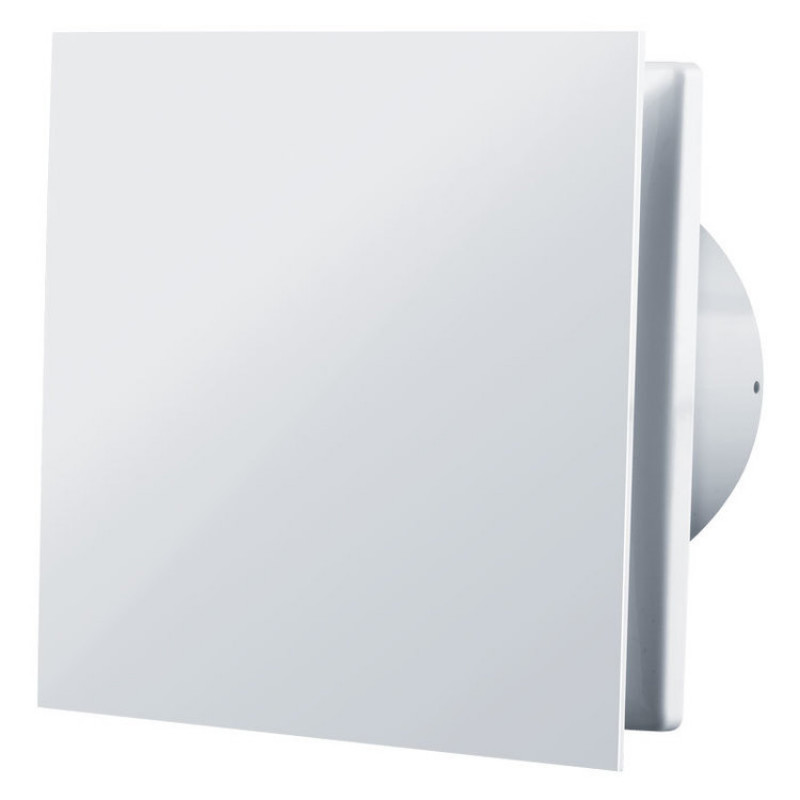

Ventilator mit Feuchtigkeitssensor Vents 100 Solid TN ist mit einem Rückschlagventil ausgestattet, dieses Modell arbeitet geräuscharm und verbraucht wenig. Wird als Abluftventilator zur Belüftung von Badezimmern, Duschen oder anderen Nassbereichen verwendet. Er wird direkt im Abluftschacht montiert; der Anschluss über einen kleinen Abschnitt eines flexiblen oder Kunststoff-Luftkanals ist zulässig.
Ventilatoren mit Feuchtigkeitssensor werden am häufigsten zur Belüftung eines Badezimmers oder Duschraums verwendet. Der Ventilator schaltet sich ein, wenn die am Sensor eingestellte Luftfeuchtigkeit überschritten wird (der Wert kann zwischen 60 und 90 % eingestellt werden). Anschließend läuft der Ventilator für die am Timer eingestellte Zeit und schaltet sich aus (die Abschaltverzögerungszeit kann zwischen 2 und 30 Minuten eingestellt werden). Der Timer und der Feuchtigkeitssensor befinden sich unter der Frontplatte.
Der Ventilator kann auch über einen externen Schalter, beispielsweise einen Lichtschalter, eingeschaltet werden. Nach dem Ausschalten der Beleuchtung läuft der Ventilator dann für die auf dem Timer eingestellte Zeit und schaltet sich aus.
Flaches Frontgitter des Ventilators mit den Abmessungen 160x160 mm.
Technische Eigenschaften des Lüfters< /h2>
| Option | Größe |
| Spannung, V | 230 |
| Aktuelle Frequenz, Hz | 50 |
| Stromverbrauch, W | 7,5 |
| Maximaler Luftstrom, m3/h | 85 |
| Current, A< /strong> | 0,05 |
| Geräuschpegel bei a Entfernung 3 m, dB(A) | 25 |
| Gewicht, kg< /strong> | 0,51 |
| Schutz | IP 44 |
| Rohrgröße, mm | 100 |
Abmessungen
Beschreibung des Lüfters
- Der Ventilator kann ständig oder periodisch verwendet werden. Der Motor bietet einen geringen Verbrauch von 7,5 W pro Stunde.
- Das Gehäuse, das Laufrad und die Frontplatte des Ventilators bestehen aus technischem ABS-Kunststoff, der lange Zeit beständig gegen ultraviolette Strahlung ist.
- Der Ventilator ist mit einem Umkehrventil in Form einer am Rohr befestigten Folie ausgestattet. Beim Betrieb des Ventilators öffnet sich die Folie leicht und lässt die abgesaugte Luft durch. Wenn der Ventilator ausgeschaltet ist, verhindert das Ventil, dass Luft über den Abluftkanal in den bedienten Raum gelangt.
Steuerung
Der Ventilator kann über einen externen Schalter gesteuert werden (nicht im Lieferumfang enthalten) oder zusammen mit der Beleuchtung über den Lichtschalter ein- und ausgeschaltet werden. Außerdem kann sich dieses Modell nur einschalten, wenn die Luftfeuchtigkeit überschritten wird.
Funktionsweise eines Ventilators mit Feuchtigkeitssensor
Anschlussplan
Lüfter vom externen Schalter
Der Ventilator schaltet sich mit dem Licht ein
Der Ventilator kann auch in einem Modus betrieben werden, in dem er sich nur einschaltet, wenn die Luftfeuchtigkeit überschritten wird. In diesem Fall ist es notwendig, nur die konstante Phase an Klemme L anzuschließen. Der Ventilator schaltet sich ein, wenn der eingestellte Feuchtigkeitswert überschritten wird, nach Erreichen der erforderlichen Luftfeuchtigkeit läuft er entsprechend der Zeitschaltuhr eine Weile und schaltet sich dann ab .
Montage des Ventilators
Der Ventilator wird direkt in den Abluftkanal der Wohnung montiert. Eine Deckenmontage ist zulässig; in diesem Fall wird ein flexibler oder Kunststoff-Luftkanal an das Abzweigrohr des Ventilators angeschlossen. Das andere Ende des Luftkanals wird im Abluftschacht installiert. Alle Fugen und Anschlüsse müssen mit Silikon, Klammern und Montageband abgedichtet werden. Das Ventilatorgehäuse wird mit vier Schrauben, die im Lieferumfang enthalten sind, an der Oberfläche der Wand oder Decke befestigt.
So stellen Sie die erforderliche Luftfeuchtigkeit ein und stellen den Timer ein
Entfernen Sie die vordere Abdeckung des Lüfters. Unter der Abdeckung sehen Sie ein Potentiometer (in der Abbildung mit Toff bezeichnet) zum Einstellen der Ausschaltverzögerungszeit. Um die Uhrzeit einzustellen, müssen Sie den mitgelieferten Kunststoff-Schraubendreher verwenden. Benutzen Sie zur Justierung keine anderen Gegenstände. Wenden Sie beim Einstellen nicht viel Kraft an.
Durch Drehen im Uhrzeigersinn erhöht sich die Abschaltzeit auf 30 Minuten, durch Drehen gegen den Uhrzeigersinn verringert sich die Verzögerungszeit.
Um den Feuchtigkeitsschwellenwert anzupassen, drehen Sie den Potentiometerknopf H Pfeil im Uhrzeigersinn, um den Ansprechwert des Feuchtigkeitssensors zu erhöhen bzw. gegen den Uhrzeigersinn, um ihn zu verringern (von 60 % auf 90 %).
Installationsbeispiel
Garantie
Die Garantie für den Ventilator beträgt 5 Jahrevorbehaltlich der Einhaltung der Regeln für Transport, Lagerung, Installation und Betrieb.
