- Disponibilidad: 99
- Marca: Vents
- Modelo: 9835
- Peso: 50.00kg
- UPC: 9835
- JAN: 495

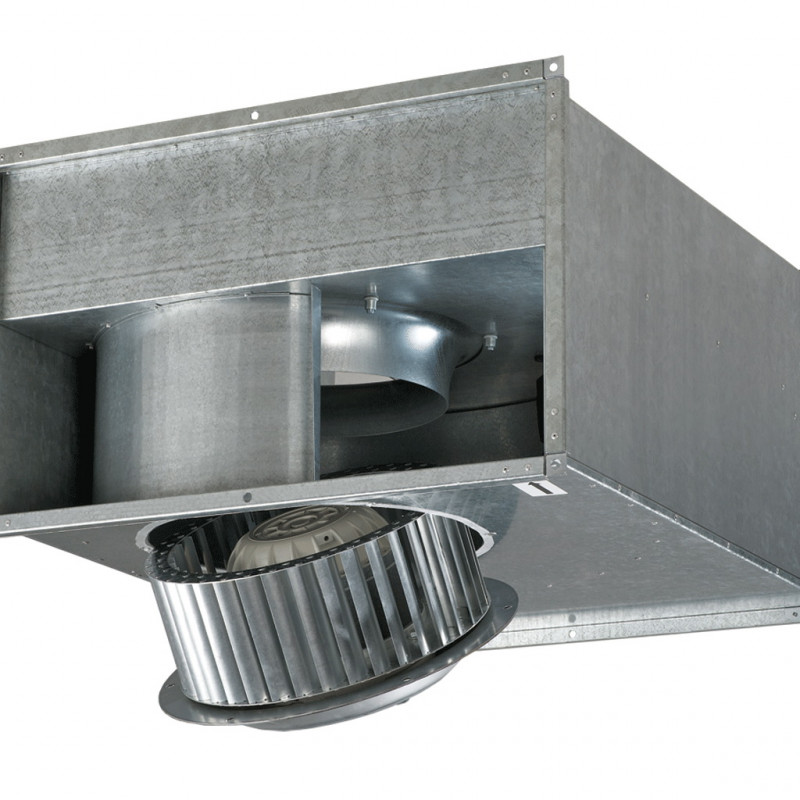

El ventilador Vents VKPF 6D 1000x500 es un ventilador de conducto y se utiliza como parte de un sistema de ventilación de suministro o extracción. Se conecta a otros elementos de ventilación con una sección de 1000x500 mm. El ventilador puede mover aire con temperaturas que oscilan entre -20°C y +55°C. Este modelo de ventilador está equipado con un motor trifásico, el rendimiento del ventilador se puede ajustar mediante un regulador de frecuencia o un transformador paso a paso (no incluido en el paquete de entrega, se compra por separado).
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 400 |
| Actual, A | 7 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima, W | 3870 |
| Productividad, m3/h | 9540 |
| Velocidad de rotación, min-1 | 930 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 61 |
| Temperatura máxima del aire transportado, C | -20...+55 |
| Peso, kg | 95 |
| Protección, clase | IPX4 |
| Tamaño de tubería, mm | 1000x500 |
| Número de polos | 6 |
Dimensiones generales
| Dimensiones | B | B1 | B2 | H | H1 | H2 | H3 | L |
| mm | 1000 | 1020 | 1040 | 500 | 520 | 540 | 580 | 954 |
Diagrama
Diseño
La carcasa del ventilador Vents VKPF 6D 1000x500 está fabricada en acero galvanizado.
Motor
Se utilizan motores asíncronos de 4 y 6 polos con rotor externo y rodete de acero galvanizado con álabes curvados hacia adelante. Los ventiladores con este diseño de turbina se caracterizan por un alto rendimiento y una caída de presión relativamente grande.
Para proporcionar protección térmica contra el sobrecalentamiento, los contactos térmicos con terminales para conectar dispositivos de protección externos están integrados en el devanado del motor. El uso de rodamientos en los motores garantiza una larga vida útil. Para lograr un rendimiento preciso, bajos niveles de ruido y un funcionamiento seguro del ventilador, cada turbina se somete a un equilibrio dinámico durante el montaje. El motor del ventilador tiene un grado de protección IP 44.
Ajuste de velocidad
El ajuste puede ser suave o escalonado y se realiza mediante un regulador triac o autotransformador. Se pueden conectar varios ventiladores a un dispositivo de control a la vez, siempre que la potencia total y la corriente de funcionamiento no excedan los parámetros nominales del controlador.
El control de velocidad del ventilador no sólo permite ahorrar dinero reduciendo el consumo energético y alargando la vida útil del motor eléctrico, sino que también reduce significativamente el ruido del ventilador cuando no se necesita la máxima potencia. El ajuste se utiliza especialmente en los sistemas de ventilación de suministro durante la estación fría, ya que calentar una menor cantidad de aire de suministro requiere menos energía.
Instalación
Los ventiladores se montan mediante insertos flexibles, es necesario fijarlo a la estructura del edificio mediante soportes, colgadores o ménsulas.
El ventilador se puede instalar en cualquier posición, teniendo en cuenta la dirección del flujo de aire (indicada por una flecha en la carcasa del ventilador). También es necesario proporcionar acceso para realizar el mantenimiento del ventilador. La energía se suministra al ventilador a través de terminales externos. Para inspección y mantenimiento, el ventilador está equipado con una tapa tecnológica en la carcasa.
Ejemplo de instalación
Documentación
