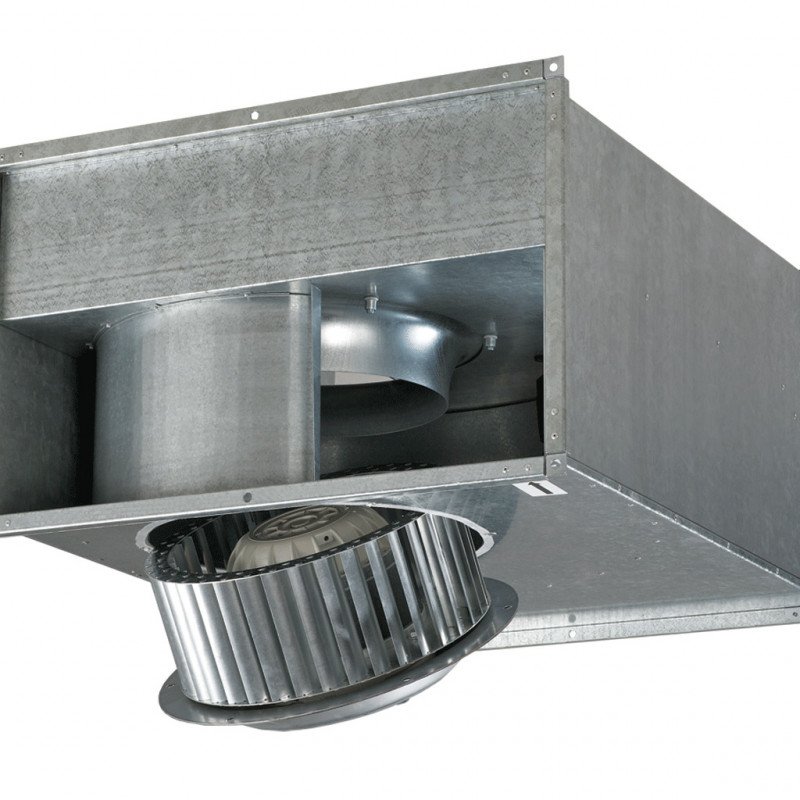

El ventilador Vents VKPF 4D 400x200 se utiliza para su uso como parte de un sistema de ventilación de suministro o extracción. Se trata de un conducto montado con elementos de ventilación de sección 400x200 mm. Este modelo está equipado con un motor trifásico, el rendimiento del ventilador se puede ajustar mediante un regulador de frecuencia o un transformador paso a paso (no incluido en el paquete de entrega, se compra por separado).
Características técnicas
| Parámetro | Valor |
| Voltaje, V | 400 |
| Actual, A | 0, 6 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima, W | 282 |
| Productividad, m3/h | 1470 |
| Velocidad de rotación, min -1 | 1300 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 52 |
| Temperatura máxima del aire transportado, C | -25...+45 |
| Peso, kg | 17.5 |
| Protección, clase | IPX4 |
| Tamaño de tubería, mm | 400x200 |
| Número de polos | 4 |
Dimensiones generales
| Dimensiones | B | B1 | B2 | H | H1 | H2 | H3 | L |
| mm | 400 | 420 | 440 | 200 | 220 | 240 | 255 | 500 |
Diagrama
Diseño
La carcasa del ventilador Vents VKPF 4D 400x200 está fabricada en acero galvanizado de acero.
Motor
Se utilizan motores asíncronos de 4 y 6 polos con rotor externo y rodete de acero galvanizado con álabes curvados hacia adelante. Los ventiladores con este diseño de turbina se distinguen por su alto rendimiento y una caída de presión relativamente grande.
Para proporcionar protección térmica contra el sobrecalentamiento, los contactos térmicos con terminales para conectar dispositivos de protección externos están integrados en el devanado del motor. El uso de rodamientos en los motores garantiza una larga vida útil. Para lograr un rendimiento preciso, bajos niveles de ruido y un funcionamiento seguro del ventilador, cada turbina se somete a un equilibrio dinámico durante el montaje. El motor del ventilador tiene un grado de protección IP 44.
Ajuste de velocidad
El ajuste puede ser suave o escalonado y se realiza mediante un regulador triac o autotransformador. Se pueden conectar varios ventiladores a un dispositivo de control a la vez, siempre que la potencia total y la corriente de funcionamiento no excedan los parámetros nominales del controlador.
Un controlador de velocidad del ventilador no solo permite ahorrar dinero al reduciendo el consumo de energía y extendiendo la vida útil del motor eléctrico, pero también reduce significativamente el ruido del ventilador cuando no se necesita la máxima potencia. El ajuste se utiliza especialmente en los sistemas de ventilación de suministro durante la estación fría, ya que calentar una menor cantidad de aire de suministro requiere menos energía.
Instalación
Los ventiladores se montan a través de inserciones flexibles, es necesario fijarlos a la estructura del edificio mediante soportes, colgadores o ménsulas.
El ventilador se puede instalar en cualquier posición, teniendo en cuenta la dirección del flujo de aire (indicada por una flecha en la carcasa del ventilador). También es necesario proporcionar acceso para realizar el mantenimiento del ventilador. La energía se suministra al ventilador a través de terminales externos. Para inspección y mantenimiento, el ventilador está equipado con una cubierta tecnológica en la carcasa.
Ejemplo de instalación
