- Disponibilidad: 99
- Marca: Vents
- Modelo: 9385
- Peso: 50.00kg
- UPC: 9385
- JAN: 732

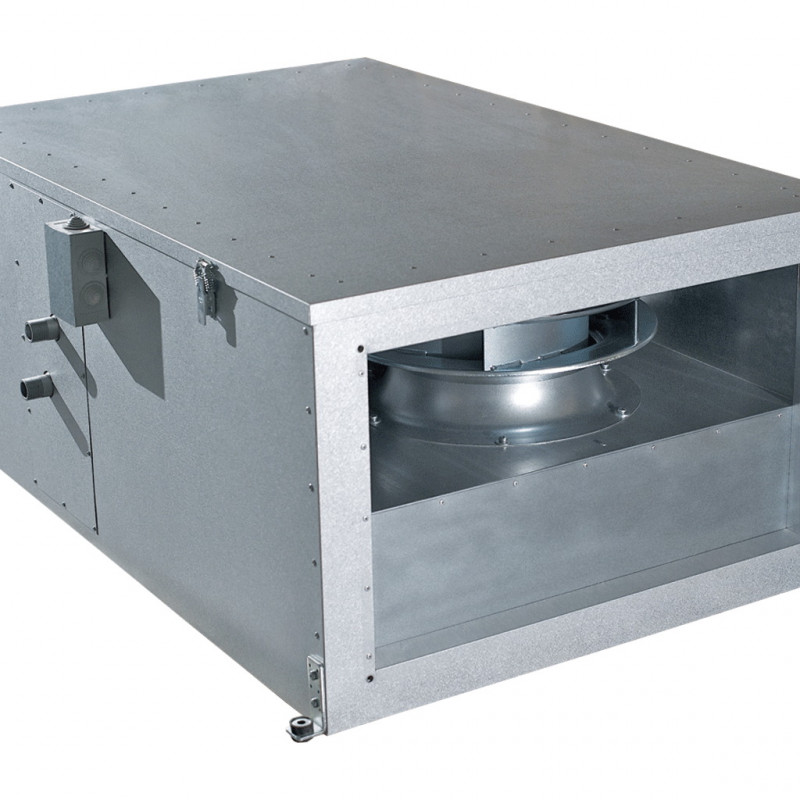

La unidad de suministro de aire Vents PA 02 V es una unidad de ventilación completamente preparada para garantizar el suministro de aire fresco a través de una red de conductos de aire al interior del local. La unidad con una capacidad nominal de 2350 m3/h se puede utilizar para ventilar locales privados, como casas, apartamentos, cabañas, así como para ventilar oficinas o locales industriales. Se conecta a conductos de aire con una sección transversal de 500x300 mm.
En la unidad de calentamiento de aire se instala un calentador de agua, que requiere un suministro de agua caliente con los parámetros requeridos desde una fuente externa (normalmente una caldera). Para regular el caudal de agua a través del calentador, en ocasiones es necesario utilizar un grupo mezclador, que se compra por separado.
Caja
El cuerpo de la instalación está fabricado en aluminio-zinc . El aislamiento acústico y térmico se consigue mediante el uso de una capa de lana mineral de 50 mm de espesor.
Filtro
Se utiliza un filtro con inserciones reemplazables para filtrar el aire exterior en la unidad. . Clase de filtración: G4.
Calentador
Las unidades PA están equipadas con calentadores de agua. Hay versiones de dos, tres o cuatro filas.
Ventilador
Las unidades están equipadas con un ventilador radial sin marco de alta presión accionado directamente por un motor eléctrico con rotor externo. Las palas del impulsor están curvadas hacia atrás. El ventilador proporciona unas características de rendimiento óptimas: flujo de aire, nivel de ruido y eficiencia. El ventilador se puede extraer fácilmente de la carcasa para su inspección y limpieza.
Instalación
La unidad de suministro de aire Vents PA 02 V se monta en el suelo y se suspende del techo mediante un soporte. soporte con inserto vibratorio o montaje en la pared mediante soportes. La instalación se puede colocar tanto en estancias auxiliares como en las principales (sobre falso techo, en nicho o de forma abierta). Todas las conexiones eléctricas se realizan a través del bloque de terminales ubicado en la caja de conexiones.
Las unidades de tratamiento de aire PA están equipadas con soportes para facilitar la instalación de la unidad. La unidad se puede montar en cualquier posición, excepto vertical, cuando el flujo de aire se dirige hacia abajo (los elementos calefactores no deben estar debajo del ventilador). Es necesario brindar la posibilidad de acceso a la unidad en casos de mantenimiento y limpieza del filtro.
Control y automatización
La unidad viene con un sistema de control y automatización incorporado que le permite regular el rendimiento del ventilador (3 velocidades), configurar la temperatura del aire de suministro, controlar el estado (grado de contaminación) del filtro. Además, el sistema de automatización proporciona protección activa contra el sobrecalentamiento de los elementos calefactores (para PA...E). La unidad se puede controlar a distancia mediante un control remoto.
El control remoto proporciona
- encendido/apagado de la unidad de ventilación
- la capacidad para configurar el flujo de aire requerido,
- posibilidad de configurar la temperatura del aire de impulsión deseada,
- visualización de la temperatura ambiente,
- visualización de una falla (situación de emergencia) .
Funciones de control y protección PA...V
Para sistemas con refrigerador, los paneles de automatización están equipados adicionalmente con un sensor-configurador de temperatura ambiente. El cuadro de distribución incluye un accionamiento eléctrico para la válvula de aire LF230. Los componentes de la tubería del calentador (bomba, válvula, accionamiento de tres vías, etc.) no están incluidos en el paquete.
Funcionalidad
1. Control automático de la válvula de suministro de aire PPVA.
2. Monitoreo e indicación de contaminación del filtro.
3. Control suave de la velocidad del ventilador 3~380V (50Hz).
4 Mantener una determinada temperatura del aire de suministro o temperatura ambiente.
5. Control de un calentador de aire líquido y monitoreo de su funcionamiento.
6. Control de una unidad compresora-condensadora (CCU) para sistemas con enfriador.
7. Señal de arranque del ventilador de extracción.
8. Posibilidad de configuración individual de todos los parámetros del sistema de ventilación.
> 9. Detener el sistema ante una señal del panel de alarma contra incendios.
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 400 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima del ventilador, W | 620 |
| Ventilador actual, A | 1.05 |
| Potencia total de la instalación, W | 620 |
| Actual total, A | 1.05 |
| Capacidad, m3/h | 2350 |
| Velocidad de rotación, min-1 | 2690 |
| Nivel de ruido a una distancia de 3 m, dB( A) | 54 |
| Temperatura máxima del aire transportado, C | -25....+45 |
| Peso, kg | 61 |
| Tamaño del conducto de aire conectado, mm | 500×300 |
Dimensiones
| Dimensiones | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| mm | 500 | 520 | 689 | 646 | 300 | 320 | 447 | 1250 | 1212 |
Diagrama
Documentación
Pasaporte de la unidad de tratamiento de aire con calentador de agua
Manual de operación para instalaciones con sistema de automatización
