- Disponibilidade: 99
- Marca: Vents
- Modelo: 9883
- Peso: 9.90kg
- UPC: 9883
- JAN: 471

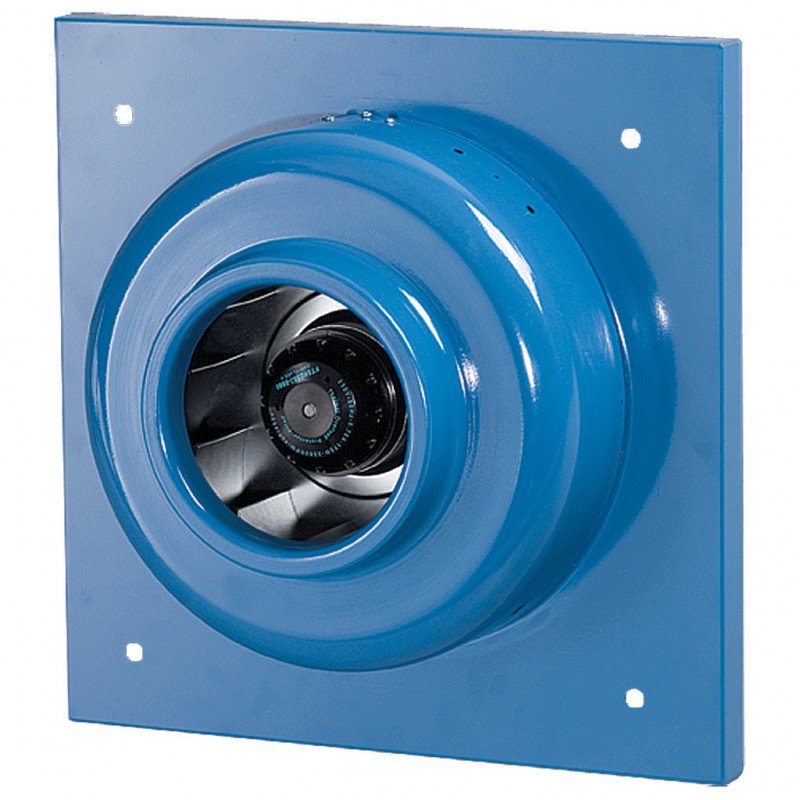

O ventilador Vents VTs 200 foi projetado para instalação na parede ou na parede usando uma placa de montagem com dimensões 400x400 mm. É um ventilador centrífugo de duto para uso em sistemas de alimentação ou exaustão. É possível encomendar o ventilador na versão de baixo ruído (VC…B).
Opções para o ventilador da série VTs
Características técnicas
| Parâmetro | Valor |
| Tensão, V | 230 |
| Corrente, A | 0,67 |
| Frequência atual, Hz | 50 |
| Máximo potência, W | 154 |
| 950 | |
| Velocidade de rotação, min-1 | 2375 |
| Nível de ruído a uma distância de 3 m, dB(A) | 48 |
| Temperatura máxima do ar transportado, C< /strong > | -25....+50 |
| Peso, kg | 6,1 |
| Proteção, classe | IPХ4 |
| Tamanho do tubo, mm | 200 |
Dimensões
Fornecimento de ventilador VTs-VK para montagem na parede
< img src='/image/vent/vc_2.jpg' alt='Desenho VTs-PK'>
Fornecimento de ventilador VTs-PK para montagem na parede
O exaustor VTs-VN é montadona superfície da parede forte>
Fornecimento de ventilador VTs-PN para montagem em parede
| Dimensões < /td> | ?D | ?d | ?D1 | H | H1 | L |
| mm | 198 | 6.1 | 339 | 400 | 385 | 138 |
Gráficos
Design
A carcaça do ventilador é feita de aço com revestimento de polímero. Vários designs de ventiladores estão disponíveis para instalação na parede ou na parede.
Motor
O motor monofásico de rotor externo é equipado com um impulsor centrífugo com pás curvadas para trás. O motor está equipado com proteção térmica integrada com reinicialização automática. Para alguns tamanhos padrão, está disponível uma versão de motor com características mais potentes (VC…S). A utilização de rolamentos no motor garante uma longa vida útil (40.000 horas). Para obter desempenho preciso, baixos níveis de ruído e operação segura do ventilador, cada turbina passa por um balanceamento dinâmico durante a montagem. O motor do ventilador possui classe de proteção IP 44.
Ajuste de velocidade
O ajuste suave ou escalonado é realizado por meio de um tiristor ou autotransformador. Vários ventiladores podem ser conectados a um dispositivo de controle simultaneamente, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.
É possível usar um controlador de velocidade (fornecido separadamente) RS-1-300
Instalação
Fan Vents VTs 200 foi projetado para instalação em parede (modelos VTs..PN e VTs..VN) ou em parede (modelos VTs..PK e VTs..VK) dependendo da versão (veja abaixo). A ligação à parede é efectuada através de uma placa de montagem. A energia é fornecida ao ventilador através da caixa de terminais externa. A conexão e instalação elétrica devem ser realizadas de acordo com as instruções e o diagrama elétrico indicados na caixa de terminais.
Documentação
Passaporte do ventilador
