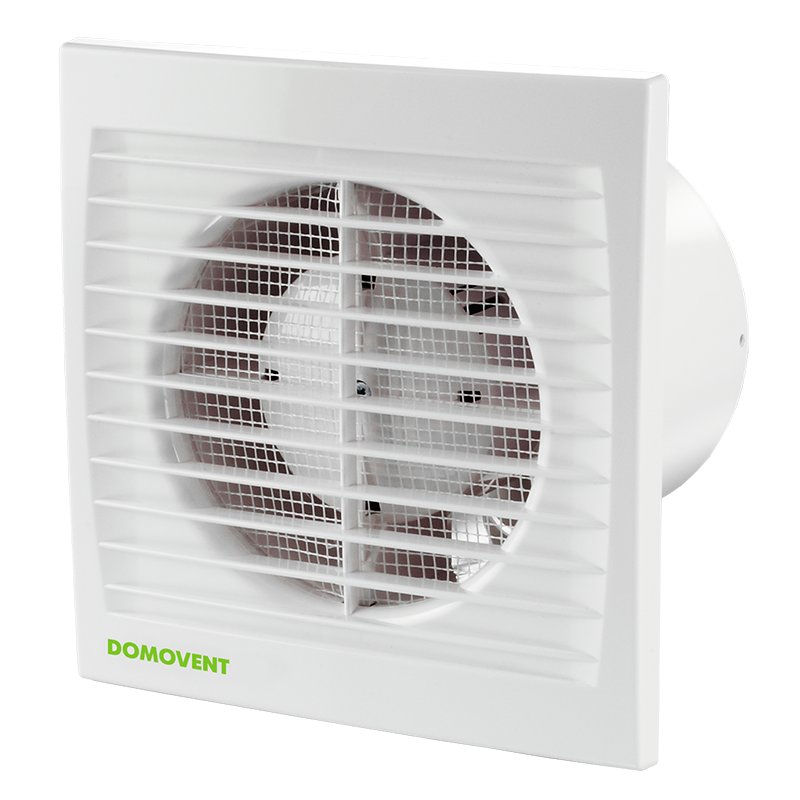

De Domovent 150 ST ventilator met timer wordt gebruikt voor afzuigventilatie in appartementen en huizen. Direct of via het luchtkanaal in het afvoerkanaal geïnstalleerd. Zorgt voor luchtafvoer met een capaciteit van 286 m3/u, het verbruik bedraagt niet meer dan24 W per uur.
De ingebouwde timer schakelt de ventilator niet onmiddellijk uit nadat de schakelaar wordt geactiveerd, maar met een vertraging. De tijd kan onafhankelijk worden ingesteld van 2 tot 30 minuten. Een persoon verlaat bijvoorbeeld de keuken en drukt op de schakelaar. De ventilator blijft gedurende de ingestelde tijd draaien en gaat dan uit.
Technische kenmerken
| Waarde | |
| Spanning, V< br> | 220 |
| Huidige frequentie, Hz | 50 |
| Maximum vermogen, W< br> | 24 |
| Capaciteit, m3 /u | 286 |
| Huidig, A | 0,13 | < /tr >
| Rotatiesnelheid, min-1 | 2300< /td > |
| Geluidsniveau op 3 m afstand, dB(A) | 44 |
| Gewicht, kg | 0,93 |
| Bescherming, klasse | IP34 |
| Leidingmaat, mm | 150 |
Totale afmetingen
Het werkingsprincipe van een ventilator met timer
De ventilator met timer wordt geactiveerd door een externe schakelaar, dit kan een lichtschakelaar zijn.
Aansluitschema
Bij deze aanpassing van de ventilator moeten de volgende draden op het klemmenblok worden aangesloten:
- directe fase naar aansluiting L
- fase via de lichtschakelaar naar aansluiting LT
- nul naar aansluiting N
Ontwerp
- Dun voorpaneel
- Insectengaas
- De ventilatorbehuizing en waaier zijn gemaakt van ABS-kunststof. Het materiaal is bestand tegen beschadiging en ultraviolette straling.
- De aerodynamische vorm van de waaier vermindert het verbruik en verlengt de levensduur
- Beschermingsgraad IP 34.
- De motor is uitgerust met oververhittingsbeveiliging < /ul>
- met een standaardschakelaar, bijvoorbeeld in combinatie met verlichting
Bedienen
De ventilator kan worden ingeschakeld:
regelaars worden apart aangeschaft.
Hoe te installeren
De ventilator kan direct in de ventilatieschachtopening worden geïnstalleerd of met behulp van een klein luchtkanaal . Plafondmontage is toegestaan. Bij installatie op afstand moeten alle verbindingen worden afgedicht met kit en klemmen.
Hoe te onderhouden
Huishoudelijke ventilatoren hebben periodiek onderhoud nodig. Het onderhoud bestaat uit het periodiek controleren van de staat van de klemverbindingen, het reinigen van de waaier en het ventilatorhuis. Kunststof onderdelen moeten worden gereinigd met een zachte doek en zeepoplossing. Laat de onderdelen na het reinigen drogen.
Al het onderhoud wordt uitgevoerd terwijl de stroom is uitgeschakeld.
