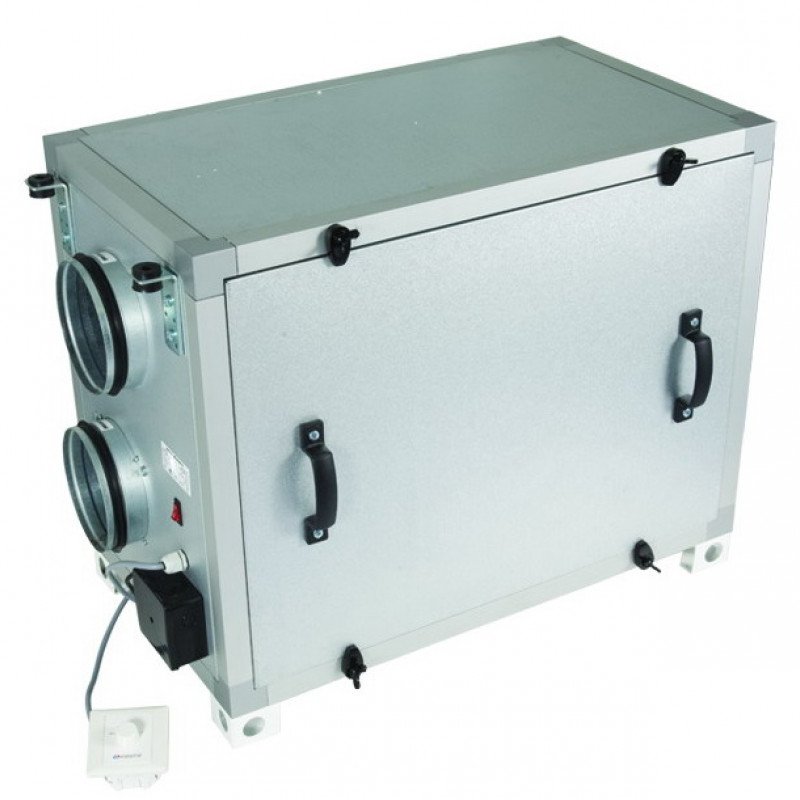

De Vents VUT 530 G unit is een aan- en afvoerunit met warmteterugwinning. Deze unit wordt gebruikt voor de ventilatie van woon- en commerciële gebouwen waar het onmogelijk is om units met elektrische of waterverwarmers te gebruiken. De installatie beschikt niet over een verwarming; de lucht wordt verwarmd door warmte terug te winnen uit de lucht die uit de ruimte wordt gehaald. Het maximale verbruik van de installatie bedraagt slechts300 Wper uur.
De nominale capaciteit van dit model is530 m3/uIn het koude seizoen worden de prestaties verminderd vanwege het feit dat de luchttoevoerventilator periodiek wordt uitgeschakeld om op te warmen de recuperator. Meer details vindt u hieronder.
De ventilatie-unit dient binnen geïnstalleerd te worden, de diameter van de luchtkanaalaansluiting is 160 mm.
Omkasting
Voor filtering toevoer- en afvoerlucht in De installatie beschikt over twee ingebouwde filters met reinigingsgraad G4 (afvoer) en F7 (toevoer).
Ventilatoren
De Vents VUT 530 G unit is uitgerust met dubbelzuigende centrifugaalventilatoren met aan- en afvoer en naar voren gebogen schoepen en een ingebouwde beveiligingsthermostaat met automatische herstart. Elektromotoren en waaiers zijn dynamisch gebalanceerd in twee vlakken. Kogellagers van elektromotoren hebben geen onderhoud nodig; hun levensduur bedraagt minimaal 40.000 uur.
Recuperator
De kruisstroomrecuperator is gemaakt van aluminium platen. Voor werking van de unit zonder recuperatie is een “zomer”-voering voorzien. Onder het recuperatorblok bevindt zich een bak voor het opvangen en afvoeren van condensaat. De aan- en afvoerunit is voorzien van een ingebouwd systeem om de recuperator tijdens het koude seizoen tegen bevriezing te beschermen. De essentie ervan is dat de temperatuursensor de toevoerventilator uitschakelt en de warme afvoerlucht de recuperator opwarmt. Vervolgens gaat de toevoerventilator aan en functioneert de gehele installatie zoals gewoonlijk.
Bediening
De rotatiesnelheid van de ventilator wordt geregeld met een schakelaar met vier standen, waarmee u de minimale, gemiddelde of maximale snelheid kunt selecteren of de unit kunt uitschakelen.
Specificaties
| Parameter | Waarde |
| Spanning, V | 230 |
| Huidige frequentie, Hz | 50 |
| Maximaal ventilatorvermogen, W | 2x150 |
| Totaal installatievermogen, W | 300 |
| Totale stroom, A | 1,32 |
| Productiviteit, m3/u | 530 |
| Rotatiesnelheid, min -1 | 1100 |
| < strong>Geluidsniveau op 3 m afstand, dB(A) | 28 -47 |
| Maximale temperatuur van getransporteerde lucht, C | -25....+50 |
| Gewicht, kg < / td> | 49 |
| Aangesloten luchtkanaalgrootte, mm < /br > | 160 |
Afmetingen
| Afmetingen | D | B | B1 | B2 | B3 | H td> | H1 | H2 | L | L1 |
| mm | 159 | 416 | 300 | 54 | 207 | 603 | 230 | 148 | 722 | 768 |
Diagram
Installatie van de VUT G installatie
De luchtbehandelingsunit wordt op de vloer gemonteerd, opgehangen aan het plafond met behulp van een montagebeugel met trilinzet of aan de muur gemonteerd met behulp van beugels. De installatie kan zowel in bijgebouwen als in de hoofdruimten worden geplaatst (achter een verlaagd plafond, in een nis of op een open manier). Het kan alleen in een zodanige positie worden geïnstalleerd dat de opvang en afvoer van condensaat verzekerd is. Toegang voor service en filterreiniging is mogelijk via de zijpanelen.
