- Beschikbaarheid: 99
- Merk: Vents
- Model: 9853
- Gewicht: 50.00kg
- UPC: 9853
- JAN: 488

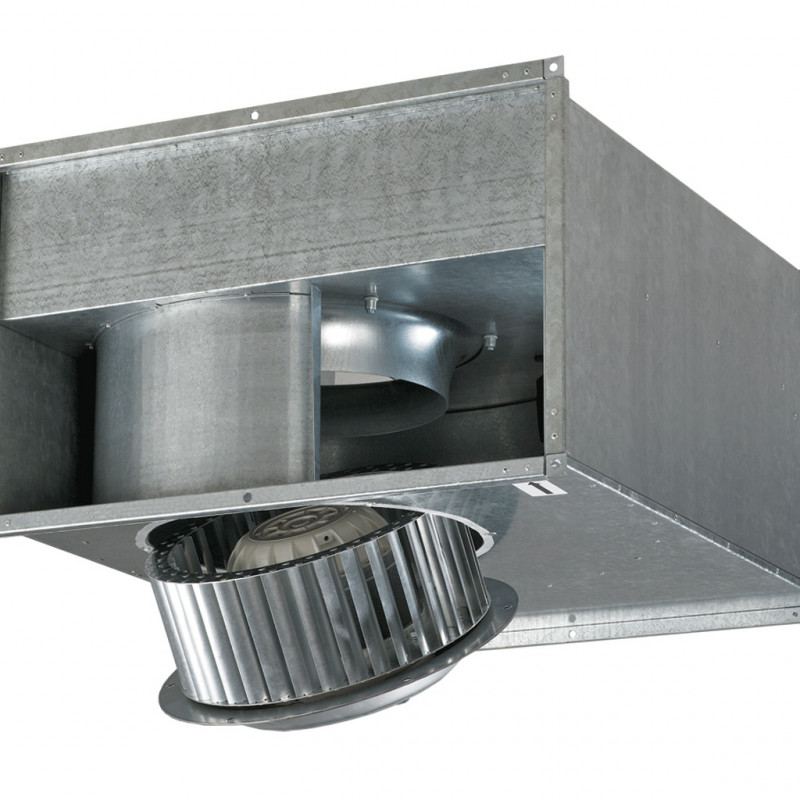

De Vents VKPF 4D 600x300 ventilator is uitgerust met een driefasenmotor, gebruikt in kanaalventilatiesystemen met een doorsnede van 400x200 mm. Dit model biedt een maximale productiviteit van3740 m3/u. Het ventilatorvermogen kan worden aangepast met behulp van een frequentieregelaar of een stappentransformator (niet inbegrepen in het leveringspakket, apart aan te schaffen).
Specificaties
| Parameter | Waarde |
| Spanning, V | 400 |
| Huidig, A | 2,73 |
| Huidige frequentie, Hz | < td style='text-align: center,'>50|
| Maximaal vermogen, W | 1560 |
| Productiviteit, m3/u | 3740 |
| Rotatiesnelheid, min-1 | 1310 |
| Geluidsniveau op 3 m afstand, dB(A) | 57 |
| Maximumtemperatuur van getransporteerde lucht, C | < td style='text-align: centreren,'>-25...+65|
| Gewicht , kg | 35 |
| Bescherming , klasse | IPХ4 |
| < strong>Pijpmaat, mm | 600x300 | Aantal polen | 4 | < /tbody>
Afmetingen
| Afmetingen | < td style ='text-align: centreren, achtergrondkleur: #b7c0c2,'>BB1 | < strong>B2 | H | < td style='text-align: centreren, achtergrondkleur: #b7c0c2,'>H1H2 | H3 | L < /td > | ||
| mm< /strong > | 600 | 620 | 640 | 300 | 320 | 340 < /td > | 375 | 680 |
Diagram< br>
Ontwerp
Het ventilatorhuis van Vents VKPF 4D 600x300 is gemaakt van gegalvaniseerd staal.
Motor
Er wordt gebruik gemaakt van 4- en 6-polige asynchrone motoren met een externe rotor en een gegalvaniseerde stalen waaier met voorwaarts gebogen schoepen. Ventilatoren met dit turbineontwerp kenmerken zich door hoge prestaties en een relatief grote drukval.
Om thermische bescherming tegen oververhitting te bieden, zijn thermische contacten met klemmen voor het aansluiten van externe beveiligingsapparaten in de motorwikkeling ingebouwd. Het gebruik van wentellagers in motoren zorgt voor een lange levensduur. Om precieze prestaties, lage geluidsniveaus en een veilige werking van de ventilator te bereiken, ondergaat elke turbine tijdens de montage een dynamische balancering. De motor in de ventilator heeft een beschermingsklasse van IP 44.
Snelheidsaanpassing
De aanpassing kan soepel of stapsgewijs gebeuren en wordt uitgevoerd met behulp van een triac- of autotransformatorregelaar. Er kunnen meerdere ventilatoren tegelijk op één besturingsapparaat worden aangesloten, op voorwaarde dat het totale vermogen en de bedrijfsstroom de nominale parameters van de controller niet overschrijden.
Installatie
De ventilatoren worden gemonteerd via flexibele inzetstukken; ze moeten aan de bouwconstructie worden bevestigd met behulp van steunen, hangers of beugels.
De ventilator kan in elke positie worden geïnstalleerd, rekening houdend met de richting van de luchtstroom (aangegeven door een pijl op het ventilatorhuis). Het is ook noodzakelijk om toegang te bieden voor onderhoud aan de ventilator. De ventilator wordt van stroom voorzien via externe aansluitingen. Voor inspectie en onderhoud is de ventilator voorzien van een technologische afdekking op de behuizing.
Installatievoorbeeld
Documentatie
