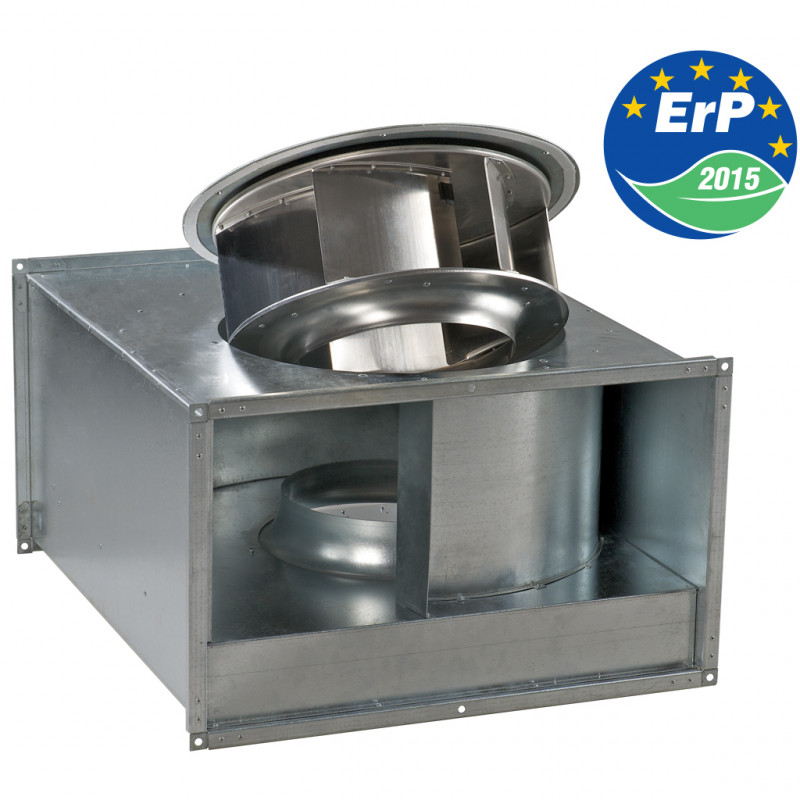

De Vents VKP 1000x500 EC ventilator wordt gebruikt in toevoer- en afvoerventilatiesystemen die een economische oplossing en een gecontroleerd ventilatiesysteem vereisen. Ontworpen voor aansluiting op rechthoekige luchtkanalen 1000x500 mm. De ventilator kan maximale prestaties leveren van 10.850 m3/u en lucht verplaatsen met temperaturen variërend van -25°C tot +40°C.
Technische kenmerken
< /br>
< /br>
Totale afmetingen
Grafieken
Ontwerp
Het Vents VKP 1000x500 EC ventilatorhuis is gemaakt van gegalvaniseerd staal. Alle interne elementen van de ventilator zijn met klinknagels met elkaar verbonden. De ventilator is standaard voorzien van aansluitflenzen van 20 mm breed.
Motor
Maakt gebruik van zeer efficiënte externe rotor, elektronisch gecommuteerde (EC) DC-motoren, uitgerust met een achterwaarts gebogen waaier. Dergelijke motoren zijn veruit de meest geavanceerde oplossing op het gebied van energiebesparing.
EC-motoren kenmerken zich door hoge prestaties en optimale controle over het gehele toerentalbereik. Het onbetwiste voordeel van een elektronisch gecommuteerde motor is het hoge rendement (tot 90%).
Ingebouwde functies en bediening
De ventilator wordt bestuurd met behulp van een extern stuursignaal 0-10 V (prestatieaanpassing wordt uitgevoerd afhankelijk van het niveau van temperatuur, druk, rook en andere parameters). Wanneer de waarde van de regelfactor verandert, verandert de EC-ventilator het toerental en levert precies zoveel lucht als nodig is voor het ventilatiesysteem.
Het maximale ventilatortoerental is niet afhankelijk van de frequentie van de elektrische stroom in het netwerk (het is mogelijk om zowel in een netwerk te werken met een stroomfrequentie van 50 Hz als 60 Hz). Fans kunnen worden gecombineerd in één computerbesturingsnetwerk. Met de software kunt u de werking van netwerkventilatoren met hoge precisie regelen. Alle systeemparameters worden weergegeven op het computerdisplay en indien nodig kunt u voor elke ventilator in het netwerk een individuele bedrijfsmodus instellen.
Installatie
De ventilatoren worden gemonteerd in de opening van rechthoekige luchtkanalen en vereisen geen speciale bevestiging als de aansluiting er rechtstreeks op wordt gemaakt. Bij aansluiting via flexibele inzetstukken is het noodzakelijk om deze met behulp van steunen, hangers of beugels aan de bouwconstructie te bevestigen.
De ventilator kan in elke positie worden geïnstalleerd, rekening houdend met de richting van de luchtstroom (aangegeven door een pijl op het ventilatorhuis). Het is ook noodzakelijk om toegang te bieden voor onderhoud aan de ventilator. Voor inspectie en onderhoud is er een technologische afdekking op het ventilatorhuis aangebracht.
Installatievoorbeeld
Documentatie
