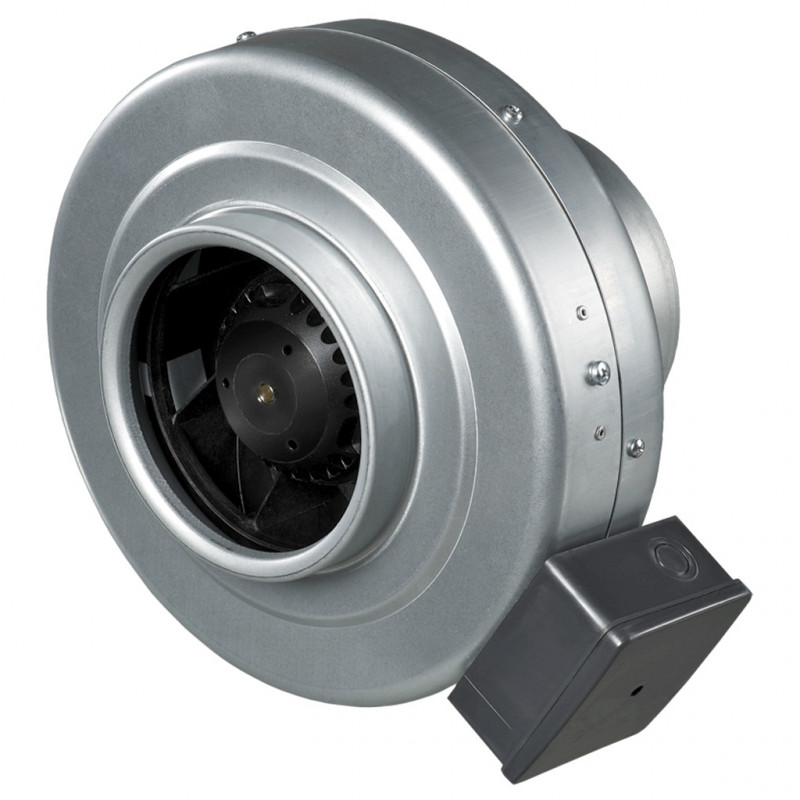

De Vents VKMts 100 ventilator is bedoeld voor gebruik als onderdeel van een toevoer- of afvoerventilatiesysteem. De diameter van de luchtkanaalaansluiting is 100 mm. Het maximale vermogen van de ventilator van dit model is 250 m3/h bij vrije druk. Het ventilatorhuis is gemaakt van gegalvaniseerd staal. De ventilator maakt gebruik van een eenfasige motor; indien nodig kunnen de prestaties worden verminderd met behulp van de RS-1-300 snelheidsregelaar (apart verkrijgbaar). Dit model kan buiten worden geïnstalleerd; in dit geval wordt aanbevolen een luifel boven de installatieplaats van de ventilator te gebruiken.
Technische specificaties ventilator
| Parameter | Waarde |
| Spanning, V | 230 |
| Huidig, A | 0,32 |
| Huidige frequentie, Hz | 50 |
| Maximaal vermogen, W | 72 |
| Capaciteit, m3/u < /strong> | 250 |
| Rotatiesnelheid, min-1 | 2820 |
| Geluidsniveau op een afstand van 3 m, dB(A) | 46 |
| Maximumtemperatuur van getransporteerde lucht, C | -25....+55 |
| Gewicht, kg | 3.2 |
| Bescherming, klasse< br > | IPX4 |
| Buismaat, mm | 100 |
Totale afmetingen
| ?D | B1 | ?D1< /strong> | B | L | L1 | L2 | L3 |
| 98 | 293 | 237 | 253 | 202 | 23 | 22 | 30 |
Diagrammen
Ontwerp
Het Vents VKMts 100 ventilatorhuis is gemaakt van gegalvaniseerd staal. Voor een gemakkelijkere aansluiting en gebruik kan de ventilator worden uitgerust met een netsnoer met stekker (VKMts...R).
Motor
Eenfasige buitenrotormotoren zijn uitgerust met een centrifugaalwaaier met achterwaarts gebogen schoepen. De motor is voorzien van ingebouwde thermische beveiliging met automatische herstart. Het gebruik van wentellagers in de motor zorgt voor een lange levensduur (40.000 uur). Om precieze prestaties, lage geluidsniveaus en een veilige werking van de ventilator te bereiken, ondergaat elke turbine tijdens de montage een dynamische balancering. De motor in de ventilator heeft een beschermingsklasse van IP 44.
Snelheidsaanpassing
Soepele of stapsgewijze aanpassing wordt uitgevoerd met behulp van een thyristor of autotransformator. Er kunnen meerdere ventilatoren tegelijkertijd op één besturingsapparaat worden aangesloten, op voorwaarde dat het totale vermogen en de bedrijfsstroom de nominale parameters van de controller niet overschrijden.
Het is mogelijk om een snelheidsregelaar aan te sluiten op de Vents VKMts 100 ventilator (apart geleverd) RS-1-300
Installatie
Montage onder elke hoek ten opzichte van de ventilatoras is toegestaan. De aansluiting op de muur gebeurt met behulp van montagebeugels, die bij de levering zijn inbegrepen. De stroomtoevoer naar de kanaalventilator vindt plaats via de externe klemmenkast. De elektrische aansluiting en installatie moeten worden uitgevoerd in overeenstemming met de instructies en het elektrische schema aangegeven op de klemmenkast.
Voorbeeld van ventilatorinstallatie
Paspoortventilatie VKMts 100
Garantie
De fabrikant garandeert de normale werking van de apparatuur gedurende 24 maanden vanaf de aangegeven verkoopdatum op de verkoopbon. In geval van garantieclaims wordt de apparatuur geaccepteerd voor reparatie in het servicecentrum.
