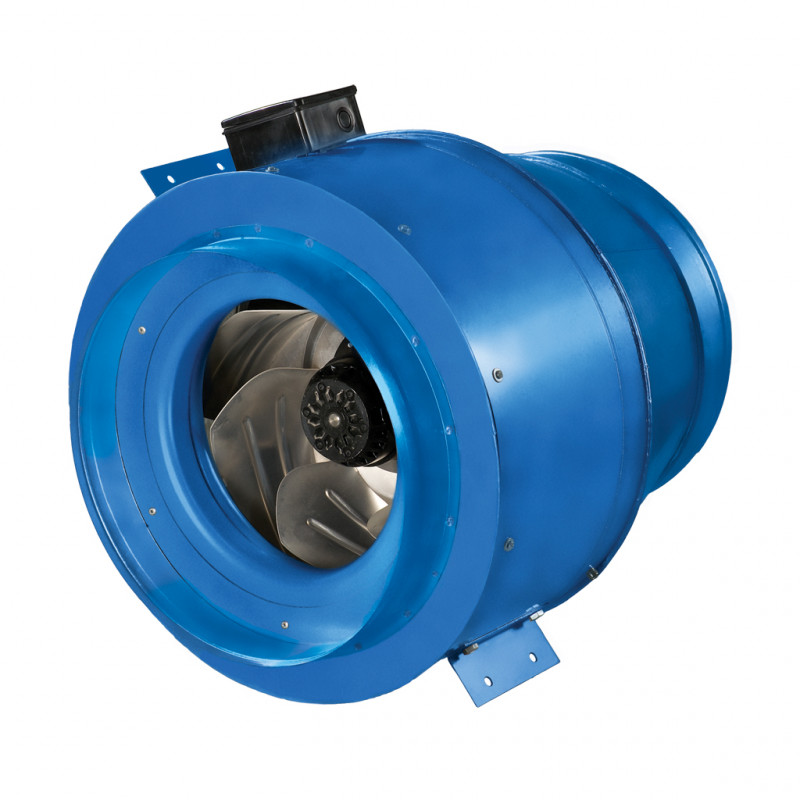

De Vents VKM 400 ventilator is een centrifugaalventilator met rond kanaal en een maximale capaciteit van 3050 m3/u. Ontworpen voor gebruik in toevoer- of afvoerventilatiesystemen om lucht met temperaturen van -40°C tot +80°C te verplaatsen. De ventilator kan worden gebruikt voor buitenopstelling.
Specificaties
| Parameter | Waarde < /strong> | |||||||
| Spanning, V | 230 | |||||||
| Huidig, A | 2,23 | |||||||
| Huidige frequentie, Hz | 50 | |||||||
| Maximaal vermogen, W | 460 | |||||||
| Productiviteit, m3/u > | 3050 | |||||||
| Rotatie snelheid, min-1 | 1370 | |||||||
| Geluidsniveau op een afstand van 3 m, dB(A) | 61 | |||||||
| Maximale temperatuur van getransporteerde lucht, C | -40....+80 | |||||||
| Gewicht, kg | 20 | |||||||
| Bescherming, klasse < /br> | IPX4 | |||||||
| Pijpmaat , mm | 400 |
| Afmetingen | ?D | B1 | ?D1 | B | L | L1 | L2 | L3 |
| mm | 398 | 634 | 570 | 663 | 570 | 60 | 60 | 70 |
Diagram
Ontwerp
< p>Het Vents VKM 400 ventilatorhuis is gemaakt van staal met een polymeercoating.Motor
Eenfasige buitenrotormotoren zijn uitgerust met een centrifugaalwaaier met achterwaarts gebogen schoepen. De motoren hebben een ingebouwde thermische beveiliging met automatische herstart.
De motoren zijn voorzien van wentellagers om een langere levensduur (40.000 uur) te garanderen. Om nauwkeurige prestaties, een veilige werking en een laag geluidsniveau te bereiken, ondergaat elke turbine tijdens de montage een dynamische balancering. Motorbeschermingsklasse IP 44.
Snelheidsaanpassing
Soepele of stapsgewijze aanpassing en uitgevoerd met behulp van een thyristor of autotransformator. Er kunnen meerdere ventilatoren tegelijk op één besturingsapparaat worden aangesloten, op voorwaarde dat het totale vermogen en de bedrijfsstroom de nominale parameters van de controller niet overschrijden.
Het is mogelijk om een snelheidsregelaar te gebruiken (apart geleverd) RS-1-300
Installatie
Installatie onder elke hoek ten opzichte van de ventilatoras is toegestaan. De aansluiting op de muur gebeurt met behulp van montagebeugels, die bij de levering zijn inbegrepen. De ventilator wordt van stroom voorzien via de externe klemmenkast. De elektrische aansluiting en installatie moeten worden uitgevoerd in overeenstemming met de instructies en het elektrische schema aangegeven op de klemmenkast.
Installatievoorbeeld
< h3>Documentatie
Ventilatieopeningen VKM-fanpaspoort
