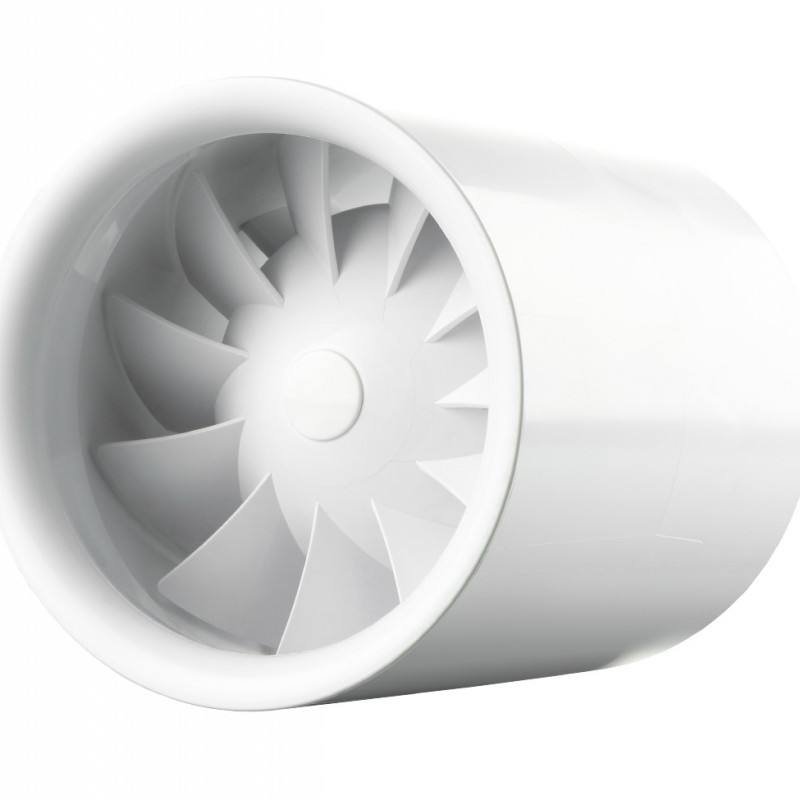

Deze ventilator Vents100Quiteline Duois bedoeld voor gebruik in een toevoer- of afvoerventilatiesysteem. Het model is uitgerust met een elektromotor met twee snelheden.
De ventilator is een kanaalventilator, dat wil zeggen dat hij rechtstreeks in een netwerk van luchtkanalen of plastic kanalen is ingebouwd. Deze serie ventilatoren heeft een lager geluidsniveau (deze maat Vents 100 Quietline is stil) en een laag energieverbruik, waardoor ze rechtstreeks in de kamers kunnen worden geïnstalleerd die worden voorzien van ventilatie.
Ontwerpkenmerken
Dankzij de eigen ontwikkeling van het bedrijf 'Vents' erin geslaagd het geluidsniveau aanzienlijk te verminderen. De aerodynamische prestaties werden bereikt door een redelijke combinatie van de vorm van de waaier en de rotatiesnelheid van de ventilatormotor. De waaier in de ventilator is op de elektromotoras gemonteerd.
Het ventilatorhuis en de waaier zijn gemaakt van hoogwaardig kunststof, bestand tegen ultraviolette straling. De ventilator maakt gebruik van een eenfasige motor met twee snelheden. Ingebouwde beveiliging wordt gebruikt om te beschermen tegen oververhitting van de motor.
Technische kenmerken van de ventilator
| Parameter | Waarde |
| Productiviteit, m3/u | 75 / 100 |
| Stroomverbruik, W | 4,5 / 7,5 |
| Spanning, V | 220 |
| Huidig, A | 0,029 / 0,049 |
| Rotatiesnelheid waaier, min-1 | 1650 / 2100 |
| Geluidsniveau op een afstand van 3 m, dBA | 22 / 25 |
| Gewicht, kg | 0,61 |
| IP X4 | |
| Leidingmaat, mm | 100 |
Afmetingen
Schema voor het aansluiten van de ventilator op het netwerk
Bediening
Handmatig
- elke schakelaar type met één sleutel, geïnstalleerd in een verdeelkast. De aansluiting gebeurt op precies dezelfde manier als een schakelaar voor huishoudelijke verlichting (afzonderlijk aan te schaffen).
- het in- en uitschakelen en soepel aanpassen van de ventilatorprestaties met behulp van de RS-1-300-regelaar (niet inbegrepen in het leveringspakket) ). Er kunnen meerdere ventilatoren tegelijkertijd op één zo'n controller worden aangesloten. In dit geval moet de regel in acht worden genomen dathet totale vermogen van deze ventilatoren niet hoger mag zijn dan 300 W.
Automatische besturingseenheid
- Met behulp van een elektronische besturingseenheid BU-1-60 (zie Elektrische accessoires). De besturingsunit wordt apart meegeleverd.
Hoe de ventilator installeren
- De Vents 100 Quietline Duo ventilator wordt aangesloten op een luchtkanaal met een diameter van 100 mm. mm. Als de kanaaldiameter kleiner of groter is, gebruik dan een verloopstuk of connector. Bij installatie met flexibele luchtkanalen wordt de ventilator vastgezet met klemmen.
- De ventilator kan horizontaal of verticaal worden geïnstalleerd. Bij verticale installatie is het noodzakelijk om bescherming te bieden tegen condensatie of neerslag.
- De ventilator is uitsluitend bedoeld voor installatie binnenshuis, installatie buitenshuis is niet toegestaan.
Installatievoorbeelden
Vents 100 Quietline Duo ventilatorpaspoort
