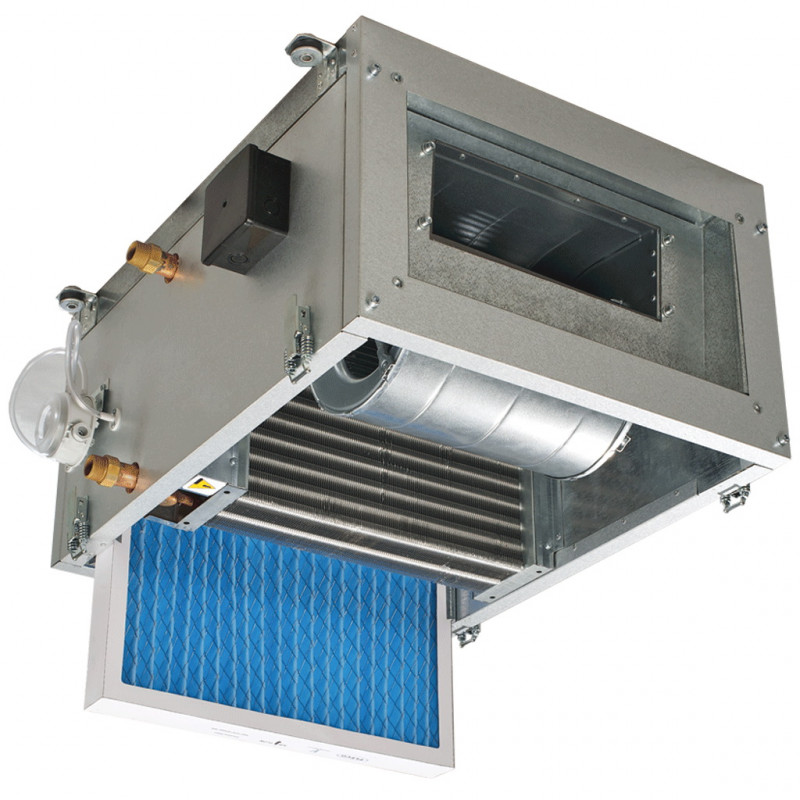

Vents De MPA 1800 V luchttoevoerunit met boiler is bedoeld voor gebruik als onderdeel van een toevoerventilatiesysteem. De toevoerunit is in staat buitenlucht aan te voeren met een nominale capaciteit van1870 m3/h. De toevoerlucht wordt in de installatie voorbereid, gefilterd en verwarmd tot de gewenste temperatuur. De unit wordt aangesloten op luchtkanalen of andere ventilatie-elementen met een doorsnede van 500x250 mm.
Huis
Het lichaam van de Vents MPA 1800 V De unit is gemaakt van aluminium-zinkstaal, wat duurzamer is in vergelijking met conventioneel gegalvaniseerd staal. Om warmteverlies te voorkomen en het geluidsniveau te verminderen, is de behuizing van de unit geïsoleerd met 25 mm dikke minerale wol. Om serviceonderhoud mogelijk te maken kan één van de wanden van de unit worden geopend.
Filter
Om te voorkomen dat verontreinigende stoffen uit de buitenlucht in het ventilatiesysteem terechtkomen, is de unit uitgerust met een filter met een vervangbare cassette. Filtratieklasse G4.
Verwarming
Het verwarmen van de toevoerlucht in het koude seizoen gebeurt met behulp van een ingebouwde boiler.
Ventilator
In de installatie wordt gebruik gemaakt van een centrifugaalventilator met naar voren gebogen schoepen. Ter bescherming van de ventilatormotor is een thermische beveiliging met automatische herstart voorzien. Elektromotoren maken gebruik van kogellagers. Afgedichte wentellagers vereisen vrijwel geen onderhoud. Hun levensduur bedraagt maximaal 40.000 uur.
Installatiecontrole
De unit wordt geleverd met een ingebouwd automatiseringssysteem op basis van de controller.
Functies van de ingebouwd automatiseringssysteem voor de luchttoevoerunit
- het in- en uitschakelen van de unit
- het beschermen van de luchtverwarmer tegen bevriezing
- signaleren van de noodzaak om filters reinigen of vervangen
- de mogelijkheid om de prestaties van de luchtbehandelingsunit aan te passen. Stapsgewijze aanpassing - 3 snelheden zijn mogelijk.
- bediening van de unit door timer
- behoud van de ingestelde toevoerluchttemperatuur door beïnvloeding van de aandrijving van een driewegklep die de toevoer van koelvloeistof regelt naar de vloeistofverwarmer
- controle en bewaking van de werking van een externe circulatiepomp geïnstalleerd op de koelvloeistoftoevoerleiding naar de vloeistofverwarmer (pomp van de mengeenheid),
- het stoppen van het systeem op commando vanaf het brandalarmpaneel
- het besturen van de luchtklepaandrijving li>
Als er een mengunit is, kunt u met het bedieningspaneel de ingestelde luchttemperatuur in de kamer door de koelvloeistofstroom door de luchtverwarmer te veranderen. Door het gebruik van een mengeenheid met pomp kan de eerder beschreven regeling worden uitgevoerd wanneer het koelmiddeldrukverschil in de aanvoer- en retourleiding minder dan 40 kPa bedraagt. De mengunit met pomp helpt voorkomen dat de warmtewisselaar bevriest en biedt extra tijd voor operationele maatregelen in geval van nood. (De mengunit dient apart besteld te worden.)
Installatie
De luchtbehandelingsunit kan geplaatst worden in bijkeuken (balkon, loggia, kleedruimte) of in de hoofdruimten onder het plafond of in een nis.
De unit kan met behulp van beugels aan de vloer, het plafond of de muur worden gemonteerd. Tijdens de installatie moet er rekening mee gehouden worden dat toegang tot de installatie nodig is voor onderhoud, d.w.z. het is noodzakelijk om een inspectieluik of een andere methode te voorzien.
Gebruik van de installatie met behulp van het voorbeeld van kantoorventilatie
In de plafondruimte wordt een MPA-luchttoevoerunit geïnstalleerd. Voor luchtinlaat en -afvoer zijn gaten in de buitenmuren gemaakt. Verse lucht stroomt door het buitenrooster, komt de unit binnen, wordt waar nodig gefilterd en verwarmd tot de gewenste temperatuur en wordt vanuit de unit via een netwerk van luchtkanalen via roosters naar de kantoren gevoerd. Lucht wordt verwijderd met behulp van een afzuigventilator via een netwerk van luchtkanalen. Zo wordt met behulp van een toevoerunit en een afzuigventilator de vereiste berekende luchtuitwisseling uitgevoerd om een comfortabele ventilatie in kantoorruimten te garanderen.
Technische kenmerken
| Parameter | Waarde |
| Spanning, V | 230 |
| Huidige frequentie, Hz | 50 |
| Maximaal ventilatorvermogen, W | 490 |
| Ventilatorstroom, A | 2,15 |
| Totaal vermogen van de installatie, W | 0,49 | 0,49
| Totale stroom, A | 2,15 |
| Capaciteit, m3/u | < strong>1870 |
Rotatiesnelheid, min-1| 1100 | |
| Geluidsniveau op een afstand van 3 m, dB( A) | 40 |
| Maximumtemperatuur van getransporteerde lucht, C | -40....+45 |
| Gewicht, kg | 62,5 |
| Afmeting aangesloten luchtkanaal, mm | 500x250 |
Totale afmetingen
| Afmetingen | B | B1 | B2 | B3 | < strong>H | H1 | < td style='text-align: centreren, achtergrondkleur: #b7c0c2,'>H2L | L1 | |
| mm | 500 | 520 | 649 | 600 | 250 | 270 | 480 | 800 | 680 |
Documentatie
Installatiepaspoort
Handleiding voor het automatiseringssysteem voor de luchttoevoerinstallatie
