- Beschikbaarheid: 99
- Merk: Vents
- Model: 10364
- Gewicht: 1.00kg
- UPC: 10364
- JAN: 1218

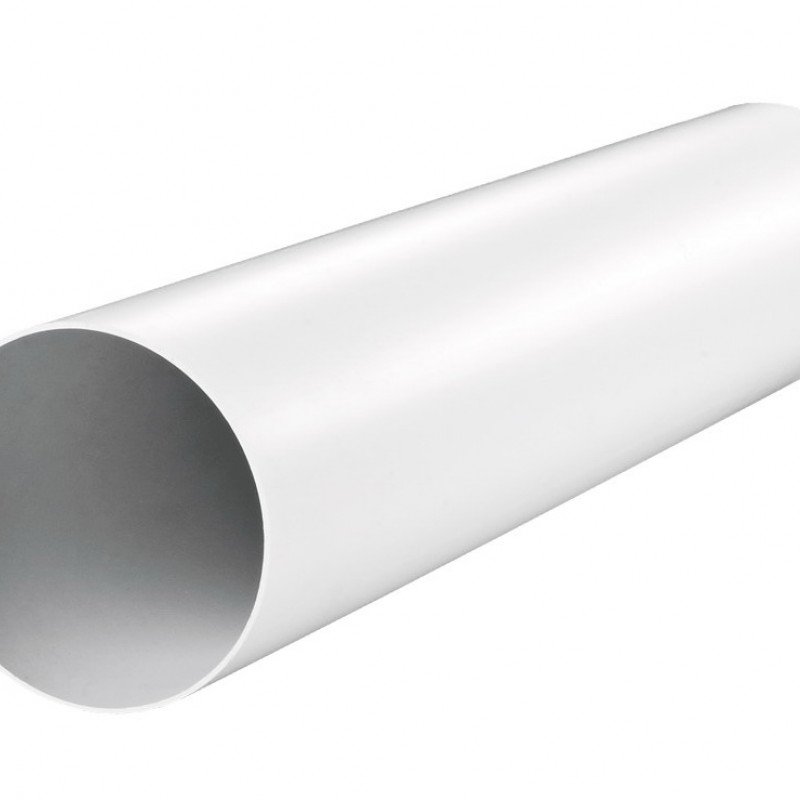

Kunststof ventilatiekanaal 150 mm wordt gebruikt om lucht in een afvoer- of toevoerventilatiesysteem te verplaatsen. De lengte van het kanaal is 1 meter. Rond kunststof luchtkanaal 3010 is één van de elementen van het Plastivent systeem. Kan gebruikt worden met andere ronde elementen. Via dit kanaal kunt u ook elke afzuigventilator uit de Vents-huishoudserie op een ventilatieschacht aansluiten.
Ontwerp
- De kanalen zijn gemaakt van wit PVC.
- sectiediameter 150 mm.
- kanaallengte is 1 meter.
- kunststof ventilatiebuizen worden met elkaar verbonden door middel van een connector met de juiste diameter
Afmetingen
| Afmetingen | D | D1 | L |
| mm | 150 | 153 | 1000 |
| Luchtkanaaldiameter, mm | Luchtstroomsnelheid bij luchtsnelheid, m?/h | ||||
| 2 m/s | < sterk >3 m/s | 4 m/s | 5 m/s | 6 m/s | |
| ? 100 mm | 52 | 78 | 104 | 130 | td>156 |
| ? 125 mm | 90 | 135 | 180 | 225 | td>270 |
| ? 150 mm | 124 | 191 | 254 | 318 | td>382 |
| ? 200 mm | 227 | 340 | 454 | 567 | td>680 |
| ? 250 mm | 360 | 540 | 720 | 900 | 1080 |
| ? 315 mm | 567 | 850 | 1134 | 1417 | td>1701 |
Voorbeeld 1 . Voor een afzuigkap moet u bijvoorbeeld een luchtkanaal selecteren. De productiviteit is gespecificeerd op 300 m²/u. Er wordt aangenomen dat de snelheid in het hoofdvak 5-6 m/sec bedraagt. Volgens de tabel is een luchtkanaal met een diameter van 150 mm geschikt.
Voorbeeld 2. Het is noodzakelijk om een zijluchtkanaal te selecteren uit het hoofd- (wortel) gedeelte van de toevoerventilatietak. Er wordt aangenomen dat de snelheid in de takken 3-4 m/sec bedraagt. De productiviteit moet worden berekend op 100 m²/uur. Volgens de tabel is een rond luchtkanaal met een diameter van 100 mm geschikt.
