- S'adapte à la porte: 4 puissance de levage jusqu'à 100 kg.
- Diamètre du format standard 45 mm - compatible avec de nombreuses adaptations à l'axe de rotation
- Protocole unidirectionnel: le moteur reçoit les commandes et les exécute avec une télécommande ou une boîte d'application (vendu séparément)
- Longue durée de vie - garantie additionnelle
Aide de configuration
Choisissez la bonne puissance
La puissance du moteur doit être choisie en fonction du poids des lamelles - le poids est calculé après avoir lu les dimensions de la hauteur et de la largeur du tablier visible des lamelles.
Évaluation du poids du tablier
largeur* x hauteur * x (poids par m2 **)
* la mesure doit être indiquée en mètres
** poids estimé de la planche: PVC (4 kg / m2), aluminium (4,5 kg/m2), bois (11 kg/m2)
Par exemple, un ensemble de lattes en aluminium a des dimensions de 1,2 x 1,5 m :
1,2 x 1,5 x 4,5 = 8,1 kg. vous devez choisir un moteur correspondant à une puissance capable de soulever au moins 8,1 kg.Ici 10 Nm.
On croit que 1nm prend en charge 2kg . Reportez-vous à la puissance la plus appropriée.
Notre conseil: si l'adaptation d'un moteur plus puissant que nécessaire n'est pas nuisible, au contraire peut entraîner une défaillance irréversible, ce qui n'est pas garanti - Assurez-vous de suivre les recommandations pour préserver la vie de votre moteur.
Choisissez les accessoires appropriés
L'ensemble d'appareils que vous choisissez sera composé de roues et couronnes . L'un permet au moteur de contrôler l'axe pendant la rotation, tandis que l'autre compte le nombre de tours pour marquer l'arrêt au bon endroit (arrêts).
Le choix des accessoires est fait en fonction de la marque du moteur, de son diamètre et du modèle de l'arbre. S'il s'agit d'un remplacement de moteur similaire, vous n'avez pas besoin de les acheter. Sinon, ils sont nécessaires.

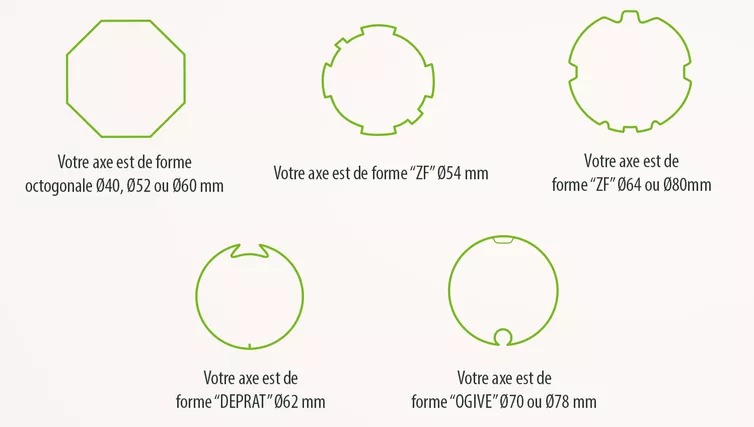

Les appareils que nous proposons sont, entre autres, compatibles avec des axes octogonaux de 60 mm de diamètre , et avec axes ZF 54 et 64 mm que l'on peut reconnaître notamment par leur forme en étoile.

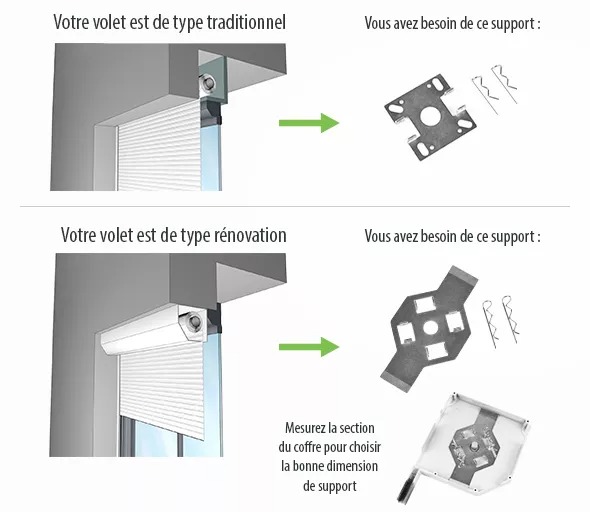

Choisissez les supports de moteur appropriés
Aussi important supports de moteur . Fixés à l'une des parois latérales du carter d'obturation (côté moteur), ils servent à fixer solidement l'ensemble moteur/arbre/carter.
Notre choix tient compte de la compatibilité avec la tête de moteur choisie. Il ne reste plus qu'à décider du type de boîte à volets roulants et de ses dimensions pour obtenir la pièce appropriée.
Compatibilité
Nos moteurs sont parfaits pour volets roulants et volets roulants que vous souhaitez contrôler avec la télécommande PergolaVip (les télécommandes sont vendues séparément).
Caractéristiques techniques des moteurs radio PergolaVip
| Autorité | Longueur de tuyau de moteur * | Vitesse de rotation |
| 10 Nm | 595mm | 15 tr / min |
| 20 Nm | 595mm | 15 tr / min |
| 30 Nm | 625mm | 15 tr / min |
| 50 Nm | 625mm | 12 tr / min |
* C'est la taille totale du moteur sur l'Essieu (la roue motrice est fournie pour cette mesure). Quelle que soit la puissance choisie, la tête du moteur hors axe mesure 19 mm.
Caractéristique générale
Consommation: 230 V / 50 Hz
Capacité de cellules: 22 cartouches
Interrupteurs de fin de course manuels
Diamètre du moteur: 45mm
Indice de protection: IP44
Certificats de produits: ce, TUV (Allemagne), VDE (Allemagne), ROH
Contenu de l'emballage
- Moteur à la puissance requise
- 2m 3-core câble VVF-noir
- Stylet de réglage
- Notification
