- Disponibilidad: 99
- Marca: Vents
- Modelo: 9376
- Peso: 50.00kg
- UPC: 9376
- JAN: 775

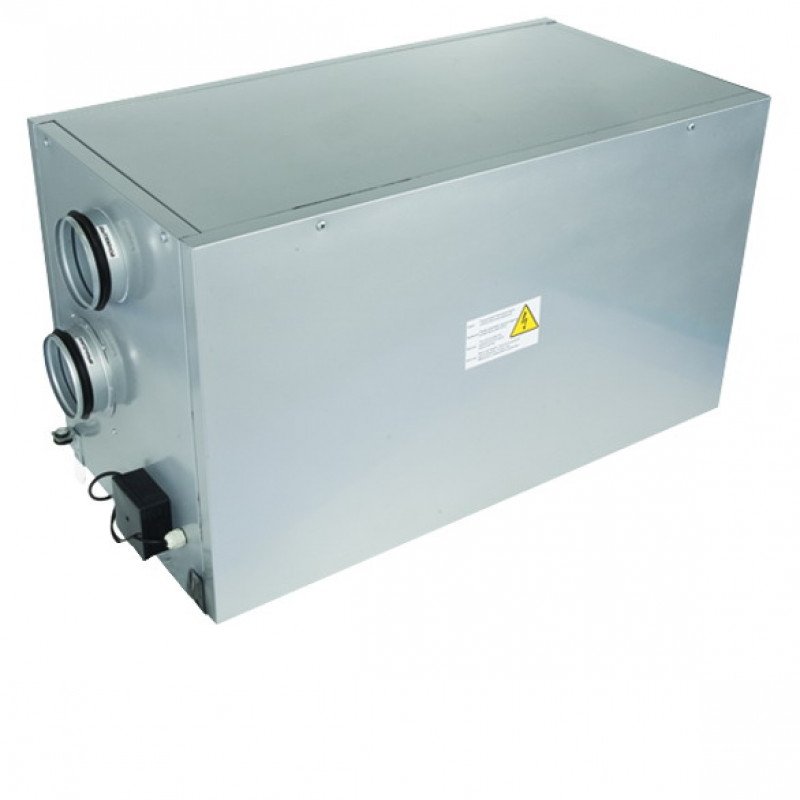

La unidad de suministro y extracción de aire Vents VUT 400 EG EC está diseñada para el suministro y ventilación por extracción de locales residenciales o comerciales. La unidad utiliza recuperación de calor y un calentador eléctrico4 kW para calentar adicionalmente el aire, que se utiliza a bajas temperaturas del aire. La capacidad nominal de este modelo es400 m3/h con una altura máxima de 700 Pa. Los ventiladores de la unidad utilizan motores EC, lo que permite conectar una red bastante larga de conductos de aire.
La unidad de ventilación está equipada con un sistema de control automático y está completamente lista para funcionar. El diámetro de los conductos de aire utilizados es 200 mm, la instalación de la unidad debe realizarse en un local cerrado con temperatura positiva (ático, estación de calefacción, pasillo, vestidor, galería acristalada, etc. )
Carcasa
El cuerpo está fabricado en acero aluminio-zinc con aislamiento térmico y acústico interior de lana mineral de 25 mm de espesor.
Filtro
Para filtrar el aire de impulsión y escape, la unidad tiene dos filtros incorporados con un grado de limpieza de G4 (escape) y F7 (impulsión).
Ventiladores
Utiliza motores de CC de rotor externo conmutados electrónicamente (EC) altamente eficientes y equipados con un impulsor de doble entrada con palas curvadas hacia adelante. Estos motores son, con diferencia, la solución más avanzada en el ámbito del ahorro energético. Los motores EC se caracterizan por un alto rendimiento y un control óptimo en todo el rango de velocidades. La indudable ventaja de un motor con conmutación electrónica es su alta eficiencia (hasta el 90%).
Recuperador
Las unidades Vents VUT 400 EG EC utilizan recuperadores altamente eficientes (alrededor del 95%). En los modelos VUT EG EC y VUT VG EC los recuperadores de contraflujo están fabricados en poliestireno. Debajo del bloque recuperador hay una bandeja para recoger y descargar el condensado.
Calentador
Para hacer funcionar la unidad de tratamiento de aire a bajas temperaturas exteriores, se instalan calentadores eléctricos (para los modelos VUT EG EC) o de agua (para VUT VG). Si al utilizar la recuperación de calor no es posible alcanzar el valor establecido de temperatura del aire de suministro, el calentador se enciende automáticamente y calienta el aire que ingresa a la habitación.
Control y automatización
La instalación está equipada con un sistema de automatización incorporado y un panel de control multifuncional con indicador gráfico. El kit de instalación estándar incluye un cable de 10 m de longitud para conectar al mando a distancia. Para evitar que el recuperador se congele, se utiliza protección electrónica anticongelante mediante un bypass y un calentador. Su esencia es que, según el sensor de temperatura, la compuerta de derivación se abre y todo el aire de suministro pasa por el recuperador a través del canal de derivación.
Durante el período de descongelación del recuperador, el aire suministrado se calienta a la temperatura requerida en el calentador. Durante la descongelación, el aire caliente de escape calienta el recuperador. Luego, la compuerta cierra el bypass, el calentador se apaga, el aire de suministro pasa nuevamente y se calienta a través del recuperador, y toda la instalación funciona como de costumbre.
Funciones de control y protección de VUT EG EC
- encender y apagar la unidad,
- la capacidad de utilizar el panel de control para configurar el nivel deseado suministrar la temperatura del aire y mantener la configurada,
- la posibilidad de utilizar el panel de control para regular la velocidad de rotación del ventilador y, en consecuencia, cambiar el rendimiento de la instalación,
- la capacidad de controlar los accionamientos eléctricos de las compuertas de aire,
- al encender y apagar la instalación, se procesan los ajustes algoritmos necesarios,
- funcionamiento de la instalación con un temporizador semanal,
- protección activa contra el sobrecalentamiento de los elementos calefactores,
- exclusión del funcionamiento del calentador eléctrico sin encender el ventilador,
- se instalan dos termostatos para proteger el calentador eléctrico calentador contra el sobrecalentamiento,
- el sistema de automatización está protegido contra cortocircuitos mediante un disyuntor,
- se controla el grado de obstrucción del filtro.
Suministro de suministro: la unidad de extracción está equipada con un control remoto que permite:
- encender/apagar la unidad de ventilación,
- ajustar el flujo de aire requerido,
- ajuste de la temperatura del aire de suministro requerida,
- visualización de la temperatura ambiente.
Instalación
La unidad de tratamiento de aire se monta en al suelo, suspendido del techo mediante un soporte de montaje con inserto vibratorio o montado en la pared mediante soportes. La instalación se puede colocar tanto en estancias auxiliares como en las principales (detrás de falso techo, en hornacina o de forma diáfana). Sólo puede instalarse en una posición que garantice la recogida y drenaje del condensado. El acceso para servicio y limpieza de filtros se realiza desde los paneles laterales.
Características técnicas
| Parámetro | Valor |
| Voltaje, V< br> | 230 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima del ventilador, W | 2x175 |
| Potencia del calentador eléctrico, W | 4000 |
| Potencia total de la instalación, W | 4350 |
| Corriente total, A | 20 |
| Capacidad, m3/h | 400 |
| Velocidad de rotación, min-1< br> | 1340 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 28-47 < /td> |
| Temperatura máxima del aire transportado, C | -25....+60 |
| Peso, kg | 38 |
| Tamaño del conducto de aire conectado, mm | 200 |
Dimensiones generales
| Dimensiones | D | B | B1 | B2 | B3 | H | H2 | H3 | L | L1 | L2 |
| mm | 199 | 500 | 403 | 161 | 249 | 555 | 127 | 231 | 1092 | 1137 | 1198 |
