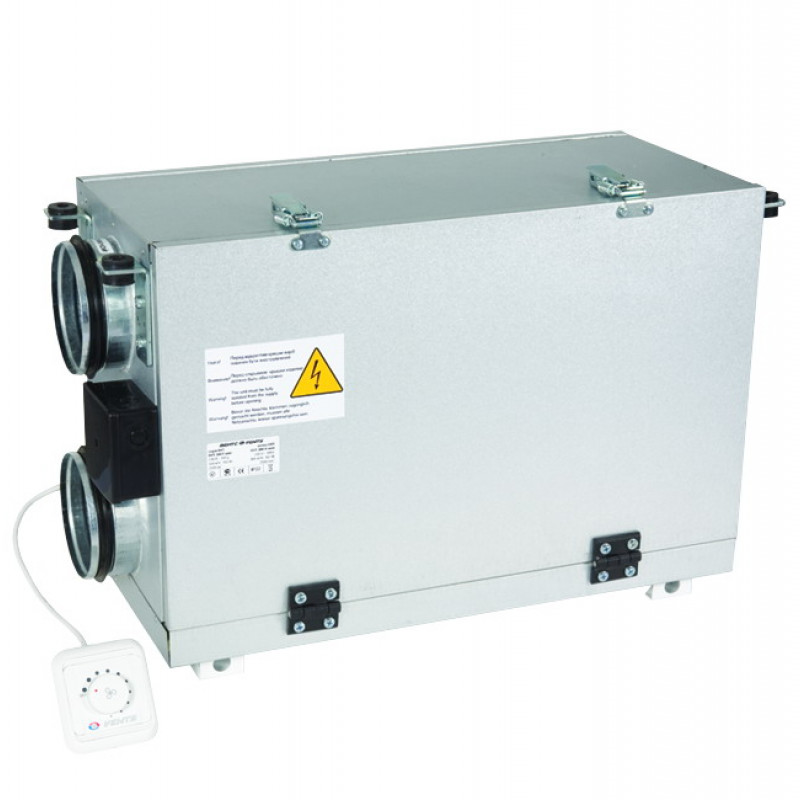

La unidad de tratamiento de aire Vents VUT 200 G mini EC está diseñada para ventilar de una a tres habitaciones en un apartamento, casa, oficina u otros locales. Esta serie de unidades está equipada con motores CC conmutados electrónicamente (EC) de alta eficiencia. La instalación es capaz de suministrar aire y evacuar residuos con una capacidad nominal de240 m3/h. El consumo máximo de la instalación es de sólo210 Wlo que puede reducir significativamente los costes energéticos.
La instalación se utiliza en combinación con una red de conductos de aire de 100 mm de sección, la instalación del VUT mini debe realizarse en posición horizontal. posiciónen una habitación cerrada con temperatura positiva. Dado que la instalación utiliza recuperación de calor durante el funcionamiento, es necesario prever drenaje desde la instalación a la calle o al sistema de alcantarillado.
Casa
El cuerpo está fabricado en acero aluminio-zinc, con aislamiento térmico y acústico interior de 20 mm de espesor realizado en lana mineral.
Filtro
Para filtrar el aire de impulsión y escape, la unidad lleva incorporados dos filtros con un grado de limpieza de G4.
Motor
Utiliza motores de CC con conmutación electrónica (EC) de alta eficiencia con rotor externo e impulsor curvado hacia atrás. Estos motores son, con diferencia, la solución más avanzada en el ámbito del ahorro energético. Los motores EC se caracterizan por un alto rendimiento y un control óptimo en todo el rango de velocidades. La indudable ventaja de un motor conmutado electrónicamente es su alta eficiencia (alcanza el 90%).
Ventiladores
La unidad Vents VUT 200 G mini EC está equipada con ventiladores centrífugos de impulsión y extracción de palas curvadas hacia atrás y termostato de protección incorporado con reinicio automático. Los motores eléctricos y los impulsores están equilibrados dinámicamente en dos planos.
Recuperador
El recuperador de placas está hecho de placas de aluminio. Se proporciona un revestimiento de “verano” para operar la unidad sin recuperación. Debajo del bloque recuperador hay una bandeja para recoger y descargar el condensado. La unidad de tratamiento de aire está equipada con un sistema incorporado para proteger el recuperador contra la congelación.
Durante el funcionamiento del recuperador en la estación fría, el calor se transfiere del aire de escape caliente al aire de suministro frío. En este caso, se puede formar condensación en el recuperador durante el enfriamiento del aire de escape, y cuando la temperatura del aire de suministro que ingresa al recuperador por el otro lado es en promedio inferior a -5°C, el condensado en los conductos de escape puede congelarse. .
Para evitar la congelación del recuperador se utiliza una protección electrónica anticongelación. Su esencia es que el sensor de temperatura apaga el ventilador de suministro. El aire caliente de escape calienta el recuperador. Luego se enciende el ventilador de impulsión y toda la instalación funciona con normalidad.
Control
Se realiza mediante una señal de control externa 0-10 V (por ejemplo, utilizando el regulador P-1/010 para motores EC). El ajuste del rendimiento se realiza según el nivel de temperatura, presión, humo y otros parámetros del sistema. Cuando cambia el valor del factor de control, el motor EC cambia la velocidad de rotación y suministra exactamente tanto aire como es necesario para el sistema de ventilación.
Instalación
La unidad de tratamiento de aire se monta en el suelo, se suspende del techo mediante un ángulo de montaje con un inserto vibratorio o se monta en la pared mediante soportes. La instalación se puede colocar tanto en estancias auxiliares como en las principales (detrás de falso techo, en hornacina o de forma diáfana). Sólo puede instalarse en una posición que garantice la recogida y drenaje del condensado. El acceso para servicio y limpieza de filtros se realiza desde el panel lateral abatible.
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 230 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima del ventilador, W | 210 |
| Corriente total, A | 1,8 |
| Productividad, m3/h | 240 |
| Velocidad de rotación, min -1 | 3550 |
| < strong>Nivel de ruido a una distancia de 3 m, dB(A) | 24 -45 |
| Temperatura máxima del aire transportado, C | -25....+60 |
| Peso, kg < / td> | 30 |
| Tamaño del conducto de aire conectado, mm < /br > | 100 |
Dimensiones
| Dimensiones | D | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L | L1 | L2 |
| mm | 99 | 278 | 200 | 121 | 192 | 481 | 431 | 84 | 191 | 699 | 640 | 600 |
Diagrama
