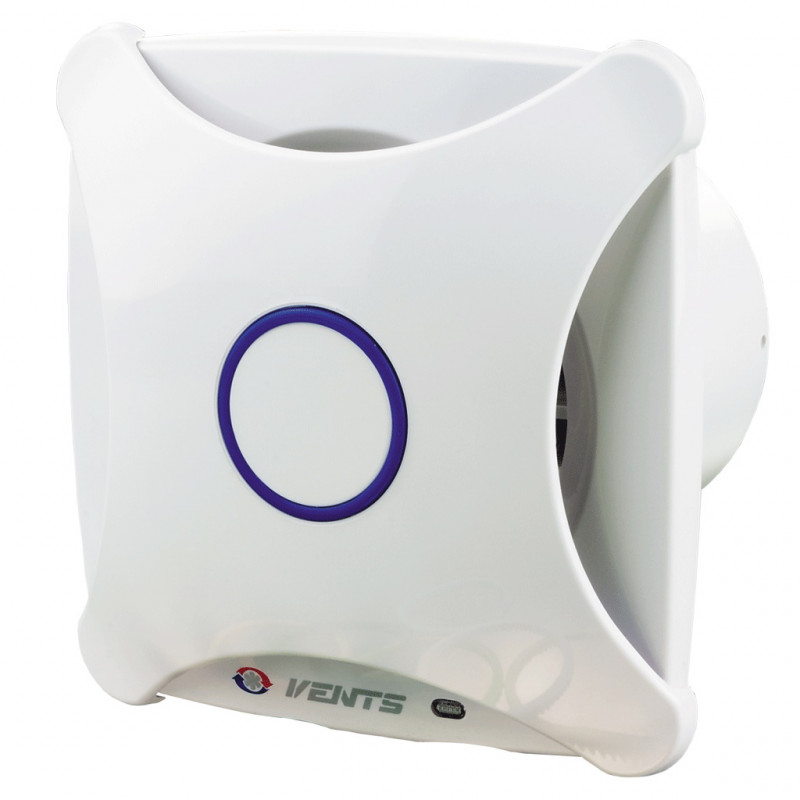

El ventilador Vents 125 X está diseñado para la ventilación por extracción de las instalaciones domésticas de un apartamento o casa. Integrado en el conducto de escape de un conducto de ventilación o conectado a una pequeña sección de conducto de aire flexible o de plástico.
Características técnicas
| Parámetro | Valor |
| Voltaje, V | 220 |
| Frecuencia actual , Hz | 50 |
| Potencia máxima, martes | 16 |
| Productividad, m3/h | 164 |
| Actual, A | 0.1 |
| Velocidad de rotación, min-1 | 2400 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 34 |
| Peso, kg | 0,75 |
| Protección, clase | IP34 |
| Tamaño de tubería, mm | 125 |
Dimensiones
| Dimensiones | ?D | B | H | L | L1 |
| mm | 125 | 205 | 140 | 156 | 58 |
Diagrama de conexión
Aplicación
- Ventilación por extracción continua o periódica de baños, duchas, cocinas y otros locales domésticos.
- Para instalación en conductos de ventilación o conexión a conductos de aire.
- Mover flujos de aire pequeños y medianos en distancias cortas con baja resistencia.
Diseño
- Diseño moderno y aspecto estético.
- La carcasa y el impulsor del ventilador Vents 125 X están fabricados en plástico ABS duradero y de alta calidad, resistente a la radiación ultravioleta.
- El diseño del impulsor le permite aumentar la eficiencia del ventilador y la vida útil del motor.
- Se incluyen inserciones decorativas de colores reemplazables: azul, verde claro , amarillo y rosa.
- Grado de protección IP 34.
Motor
- Motor fiable con bajo consumo de energía.
- Diseñado para funcionamiento continuo y no requiere mantenimiento.
- Equipado con protección contra sobrecalentamiento.
Control
Manual:
- El ventilador se controla mediante el interruptor de luz de la habitación. El interruptor no está incluido en la entrega.
- El control de velocidad se puede realizar mediante un regulador de tiristores (ver Accesorios eléctricos). Se pueden conectar varios ventiladores a la vez a un dispositivo de control.
Automático:
- Mediante una unidad de control electrónico BU-1-60(ver Accesorios eléctricos). La unidad de control se suministra por separado.
Características de instalación
- El ventilador se instala directamente en la abertura del conducto de ventilación.
- Cuando el conducto de ventilación está ubicado de forma remota, es posible utilizar conductos de aire flexibles. El conducto de aire se conecta a la brida de salida del ventilador mediante una abrazadera.
- Se fija a la pared con tornillos.
- Se puede utilizar para montaje en el techo.
Instalación de ejemplo
Pasaporte del ventilador
