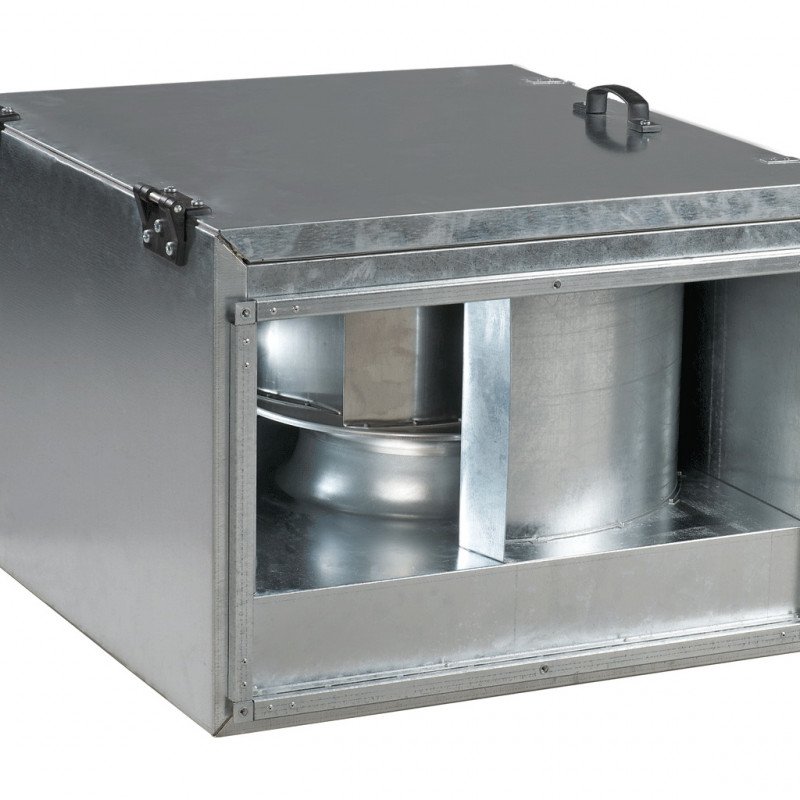

El ventilador Vents VKPI 2E 500x250 es un ventilador insonorizado para funcionar como parte de un sistema de ventilación de suministro o extracción. Estos ventiladores se utilizan en los casos en que es necesario lograr la máxima supresión del ruido del sistema de ventilación. La carcasa del ventilador utiliza lana mineral de 50 mm de espesor como aislamiento acústico. El ventilador está equipado con un motor monofásico.
Características técnicas
| Parámetro | Valor |
| Voltaje, V | 230 |
| Actual, A | 1.32 |
| Actual frecuencia, Hz | 50 |
| Potencia máxima , W | 305 |
| Rendimiento, m3/h | 1720 |
| Velocidad de rotación, min-1 | 2550 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 53 |
| Temperatura máxima del aire transportado, C | -25...+45 |
| Peso, kg | 34 |
| Protección, clase | IPX4 |
| Tamaño de tubería, mm | 500x250 |
Dimensiones
| Dimensiones | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| mm | 500 | 520 | 540 | 600 | 250 | 270 | 290 | 410 | 640 |
Diagrama
Diseño
La carcasa del ventilador Vents VKPI 2E 500x250 está fabricada en acero galvanizado. Los modelos VKPI cuentan con una capa de aislamiento acústico y térmico de lana mineral de 50 mm de espesor.
Motor
Se utilizan motores asíncronos de 2 y 4 polos con rotor externo, los cuales cuentan con un impulsor con álabes curvados hacia atrás fabricados en acero galvanizado. Para proporcionar protección térmica contra el sobrecalentamiento, en los devanados del motor se integran contactos térmicos con reinicio automático o con terminales para conectar dispositivos de protección externos (según el modelo, ver diagramas de conexión).
El uso de rodamientos en los motores garantiza una larga vida útil. Para lograr un rendimiento preciso, bajos niveles de ruido y un funcionamiento seguro del ventilador, cada turbina se somete a un equilibrio dinámico durante el montaje. El motor del ventilador tiene un grado de protección IP 44.
Ajuste de velocidad
El ajuste puede ser suave o escalonado y se realiza mediante un regulador triac o autotransformador. Los ventiladores se pueden conectar varios a la vez a un dispositivo de control, siempre que la potencia total y la corriente de funcionamiento no excedan los parámetros nominales del controlador.
Instalación
Los ventiladores se montan en el hueco de los conductos de aire rectangulares y no requieren fijación especial si la conexión se realiza directamente a ellos. En el caso de conexión mediante insertos flexibles, es necesario fijarlo a la estructura del edificio mediante soportes, colgadores o escuadras.
El ventilador se puede instalar en cualquier posición, teniendo en cuenta la dirección del flujo de aire (indicada por una flecha en la carcasa del ventilador). También es necesario proporcionar acceso para realizar el mantenimiento del ventilador. La energía se suministra al ventilador a través de terminales externos. Para inspección y mantenimiento, se proporciona una tapa tecnológica en la carcasa del ventilador.
