- Disponibilidad: 99
- Marca: Vents
- Modelo: 9851
- Peso: 50.00kg
- UPC: 9851
- JAN: 523

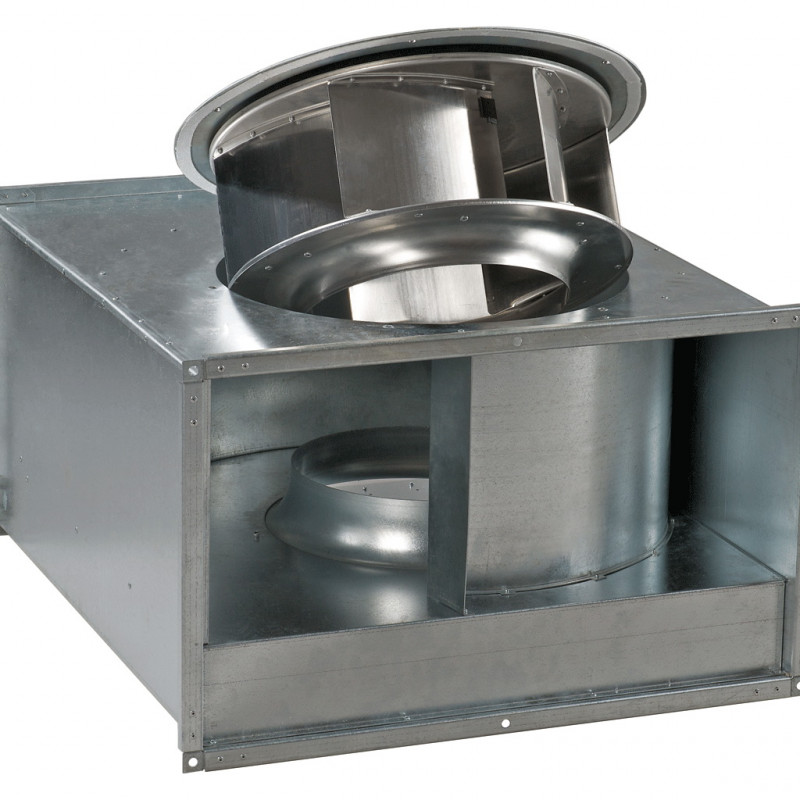

El ventilador Vents VKP 4E 600x350 es un ventilador de canal trifásico que se utiliza en sistemas de ventilación y aire acondicionado. El ventilador con aspas curvadas hacia atrás puede mover aire con una capacidad máxima de 2970 m3/h y un rango de temperatura de-40°C a +60°C. El ventilador está conectado a otros elementos de ventilación con una sección de 600x350 mm.
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 400 |
| Actual, A | 1.41 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima, W | 510 |
| Productividad, m3/h | 2970 |
| Rotación velocidad, min-1 | 1415 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 64 |
| Temperatura máxima del aire transportado, C | -40...+60 |
| Peso, kg | 41.5 |
| Protección, clase | IPX4 |
| Tamaño de tubería, mm | 600x350 |
Dimensiones generales
| Dimensiones | B | B1 | B2 | H | H1 | H2 | H3 | L |
| mm | 600 | 620 | 640 | 350 | 370 | 390 | 390 | 735 |
Diagrama
Diseño
El cuerpo del ventilador Vents VKP 4D 600x350 está fabricado en acero galvanizado . Los modelos VKPI cuentan con una capa de aislamiento acústico y térmico de lana mineral de 50 mm de espesor.
Motor
Se utilizan motores asíncronos de 2 y 4 polos con rotor externo, los cuales cuentan con un impulsor con álabes curvados hacia atrás fabricados en acero galvanizado. Para proporcionar protección térmica contra el sobrecalentamiento, en los devanados del motor se integran contactos térmicos con reinicio automático o con terminales para conectar dispositivos de protección externos (según el modelo, ver diagramas de conexión).
El uso de rodamientos en los motores garantiza una larga vida útil. Para lograr un rendimiento preciso, bajos niveles de ruido y un funcionamiento seguro del ventilador, cada turbina se somete a un equilibrio dinámico durante el montaje. El motor del ventilador tiene un grado de protección IP 44.
Ajuste de velocidad
El ajuste puede ser suave o escalonado y se realiza mediante un regulador triac o autotransformador. Los ventiladores se pueden conectar varios a la vez a un dispositivo de control, siempre que la potencia total y la corriente de funcionamiento no excedan los parámetros nominales del controlador.
Instalación
Los ventiladores se montan en el hueco de los conductos de aire rectangulares y no requieren fijación especial si la conexión se realiza directamente a ellos. En el caso de conexión mediante insertos flexibles, es necesario fijarlo a la estructura del edificio mediante soportes, colgadores o escuadras.
El ventilador se puede instalar en cualquier posición, teniendo en cuenta la dirección del flujo de aire (indicada por una flecha en la carcasa del ventilador). También es necesario proporcionar acceso para realizar el mantenimiento del ventilador. La energía se suministra al ventilador a través de terminales externos. Para inspección y mantenimiento, se proporciona una tapa tecnológica en la carcasa del ventilador.
