- Disponibilidad: 99
- Marca: Vents
- Modelo: 9743
- Peso: 5.20kg
- UPC: 9743
- JAN: 2009

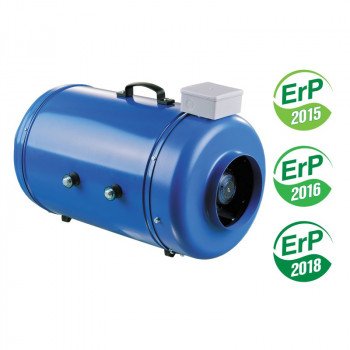

El ventilador insonorizado Vents VKMI 150 está diseñado para mover aire a través de conductos de aire en sistemas de ventilación de suministro o extracción. La temperatura del aire transportado puede oscilar entre -25°C y +55°C. La productividad máxima de este modelo es de 555 m3/h. La carcasa recubierta de polímero y el tipo de protección del ventilador permiten su instalación en exteriores. Como aislamiento acústico se utiliza lana mineral de 50 mm de espesor.
El ventilador de conducto de tipo centrífugo se puede instalar en el exterior, en cuyo caso se proporciona una marquesina en el lugar para evitar que las precipitaciones entren en la vivienda.
Características técnicas
| Parámetro | < td class='text-center'>Valor|
| Voltaje, V< br>< /strong> | 220-240 |
| Actual , A | 0,43 |
| Frecuencia actual, Hz< /strong> | 50 |
| Potencia máxima, W< br> | 98 |
| Productividad, m3 /h | 555 |
| < strong>Velocidad de rotación, min-1 | 2705 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 41 |
| Temperatura máxima del aire transportado, C | -25....+55 |
| Peso, kg | 10.5 |
| Protección, clase | IPX4 |
| Tamaño de tubería, mm | < clase td ='text-center'>150
Dimensiones generales
| Dimensiones | A | B | ?D | H | C | h | c |
| mm | 595 | 360 | 149 | 280 | 344 | 220 | 220 |
Diagrama
Diseño
La parte exterior de acero del cuerpo está cubierta con un revestimiento de polímero, la parte interior está perforada y rellena con material que absorbe el ruido. El aislamiento térmico y acústico de la carcasa se realiza mediante una capa isover de 50 mm de espesor. El impulsor y la carcasa interior están hechos de plástico de ingeniería.
El soporte de montaje se suministra por separado.
Motor
Se utiliza un motor eléctrico Blauberg monofásico de rotor externo, equipado con un impulsor de álabes curvados hacia adelante. El motor utiliza rodamientos con una vida útil de hasta 40.000 horas. La turbina está equilibrada dinámicamente para garantizar un rendimiento aerodinámico preciso, garantía de calidad y bajos niveles de ruido.
El motor está equipado con protección térmica incorporada con reinicio automático.
Clase de protección del motor IP 44.
Control
Encendido -apagado
El ventilador se enciende mediante un interruptor externo (no incluido en el paquete de entrega) de acuerdo con el diagrama de conexión a continuación.
Ajuste de velocidad
El control del flujo de aire se realiza mediante un regulador de tiristores < strong>RS-1-300(se suministra por separado). El ajuste se produce suavemente girando la perilla.
Instalación
Se permite la instalación en cualquier ángulo con respecto al eje del ventilador. La fijación a la pared se realiza mediante soportes de montaje, que se adquieren por separado. La energía se suministra al ventilador a través de la caja de terminales externa. La conexión e instalación eléctrica debe realizarse de acuerdo con las instrucciones y esquema eléctrico indicados en la caja de terminales.
Garantía
El fabricante establece un periodo de garantía para el producto de 24 meses (2 años) desde la fecha de venta del producto, sujeto a las usuario siguiendo las normas de transporte, almacenamiento, instalación y funcionamiento de los productos.
Ejemplo de instalación
Instrucciones y guía
( archivo pdf, se abre en una nueva pestaña)
