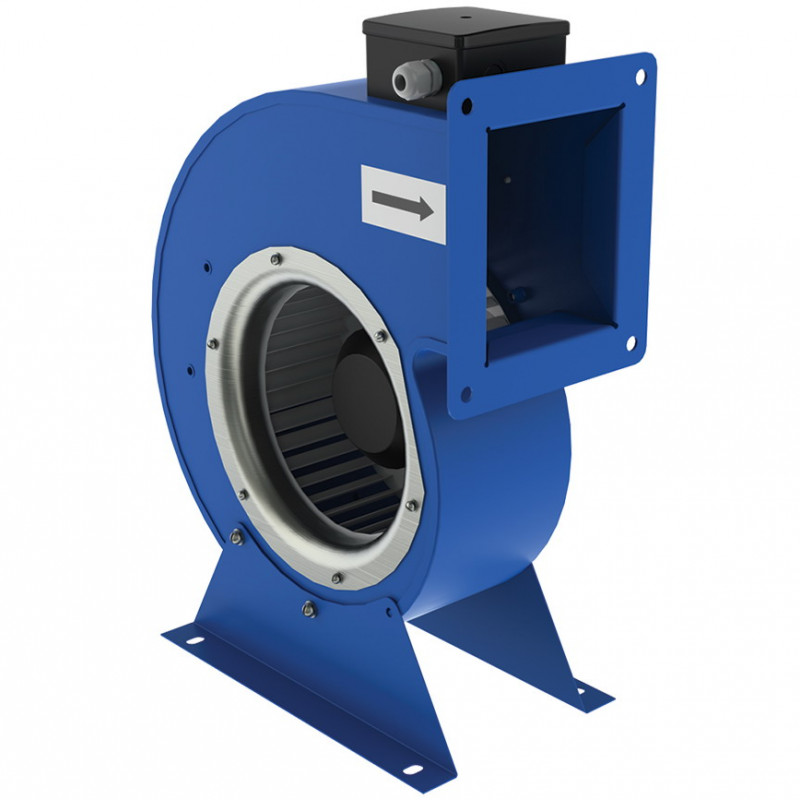

Ventilador Vents VCU 4E 225x102 tipo 'caracol' Es un ventilador monofásico con motor integrado en la carcasa. Diseñado para su uso como parte de sistemas de ventilación de suministro o extracción de locales para diversos fines. El ventilador es capaz de mover aire a través de una red de conductos de aire con un rango de temperaturade -25°C a +45°C. La productividad máxima de este modelo es 1480 m3/h. El ventilador debe instalarse en interiores, donde la temperatura del aire sea superior a 0°C.
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 230 |
| Actual, A | 1,98 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima, W | 395 |
| Capacidad, m3/h | 1480 |
| Rotación velocidad, min-1 | 1330 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 69 |
| Temperatura máxima del aire transportado, C | -40...+70 |
| Peso, kg | 11.2 |
| Protección, clase | IPX4 |
| Impulsor de diámetro, mm | 225 |
| Ancho del impulsor, mm | 102 |
Dimensiones
| Dimensiones | D | B | H | H1 | H2 | L | L1 | L2 | M | P |
| mm | 225 | 365 | 441 | 210 | 171 | 145 | 170 | 137 | 250 | 178 |
Diagrama
Diseño
La carcasa del ventilador Vents VCU 4E 225x102 está fabricada en acero con un revestimiento de polímero.
Motor
Se utilizan motores asíncronos monofásicos de dos y cuatro polos con rotor externo y rodete de acero galvanizado con álabes curvados hacia adelante. Los motores tienen protección térmica incorporada con reinicio automático.
El uso de rodamientos en los motores garantiza una larga vida útil. Para lograr características precisas, bajos niveles de ruido y un funcionamiento seguro del ventilador, cada turbina se somete a un equilibrio dinámico durante el montaje.
El motor del ventilador tiene una clase de protección IP 44.
Ajuste de velocidad
El ajuste puede ser suave o escalonado y se realiza mediante un regulador triac o autotransformador. Se pueden conectar varios ventiladores a un dispositivo de control a la vez, siempre que la potencia total y la corriente de funcionamiento no excedan los parámetros nominales del controlador.
Instalación
Se puede instalar tanto en cámaras de ventilación y equipos de aire acondicionado, como por separado. En este último caso, se puede conectar a los conductos de aire con dos tubos (escape y aspiración) o con un escape. Los tubos de escape y de admisión tienen una sección transversal rectangular y circular, respectivamente. La alimentación se suministra a través de terminales externos.
Un ejemplo de uso de un ventilador de la serie VCU
