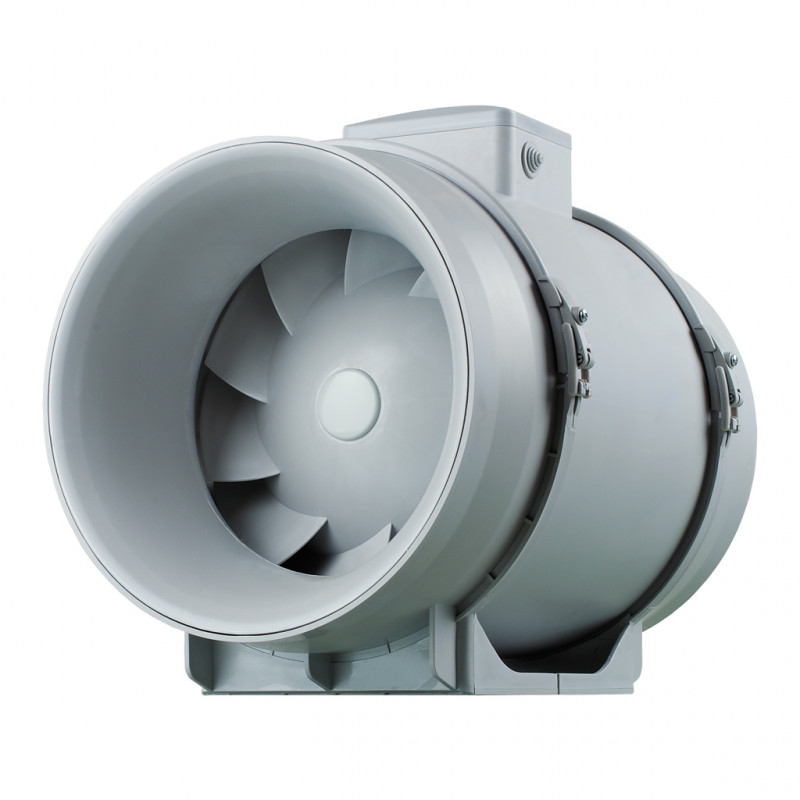

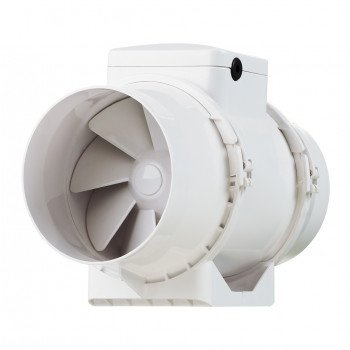

Vents TT PRO 200 es un ventilador de conducto en carcasa de polipropileno.
Los modelos de la serie Vents TT PRO utilizan motores monofásicos de dos velocidades, de alta eficiencia ybajo consumo energético. La carcasa del ventilador está fabricada enpolipropileno de baja inflamabilidad.
Los ventiladores combinan las amplias capacidades y el alto rendimiento de los ventiladores axiales y centrífugos. . Se utilizan en sistemas de ventilación de suministro y extracción que requieren alta presión, flujo de aire potente y bajos niveles de ruido. Compatible con conductos de aire de 200 mm de diámetro.
Los ventiladores Vents TT PRO 200 son una excelente opción para su instalación en sistemas de extracción de habitaciones con alta humedad (baños, cocinas), así como para ventilación de apartamentos, cabañas, tiendas, cafeterías, cines, etc. Una amplia gama de modelos y una gran selección de opciones le permiten elegir el ventilador que satisfaga sus necesidades.
Especificaciones
| Parámetro | Valor | |
| min | max | |
| Voltaje, V | 230 | |
| Frecuencia actual, Hz | 50 | |
| Consumo de energía, W | 90 | 125 |
| Rendimiento, m3/h | 830 | 1040 |
| Actual, A | 0,4 | 0,55 |
| Velocidad de rotación, min-1 | 2045 | 2510 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 52 | Temperatura máxima del aire transportado, C | 60 |
| Peso, kg | 6.4 | |
| Protección, clase | < estilo td ='alineación de texto: centro,' colspan='2'>IPХ4 ||
| Tamaño de tubería, mm | 200 |
Dimensiones generales
| Dimensiones | ?D | ?D1 | B | N | L |
| mm< /strong> | 199 | 209 | 239 | 261 < /td> | 295 |
Diagrama de características aerodinámicas
< p>
Diseño
Las carcasas de los ventiladores están hechas de alta Materiales de calidad y muy duraderos: polipropileno de baja inflamabilidad. El bloque del motor con impulsor y caja de terminales se fija a la carcasa del ventilador mediante abrazaderas a presión especiales diseñadas de tal manera que su desmontaje se pueda realizar fácilmente sin habilidades ni herramientas especiales. Este diseño simplifica enormemente el mantenimiento del ventilador.
Todos los modelos pueden equiparse con un temporizador ajustable con un rango de retardo de apagado del ventilador de 2 a 30 minutos (TT&hellip,T) . Para una conexión y uso más cómodos, el ventilador puede equiparse con un cable de alimentación con enchufe (TT&hellip,P).
Características de diseño de la serie TT PRO
El tubo de entrada está equipado con un colector para una entrada suave de aire al ventilador. Gracias a la forma cónica del impulsor y a las aspas de perfil especial, la velocidad circular del flujo de aire aumenta, proporcionando mayor presión y rendimiento en comparación con los ventiladores axiales convencionales.
Un difusor, un impulsor especialmente diseñado y un dispositivo enderezador en la salida de la carcasa del ventilador distribuyen el flujo de aire de tal manera que se garantice una combinación óptima de características: alto rendimiento y mayor presión con bajos niveles de ruido.
Motor
El motor monofásico sobre rodamientos tiene dos velocidades. Para algunas medidas estándar está disponible una versión de motor con características más potentes (TT&hellip,C). Para proteger contra sobrecargas, los motores del ventilador están equipados con fusibles térmicos. Clase de protección del motor: IPX4.
Ajuste de velocidad
El motor de dos velocidades se controla mediante un interruptor de velocidad externo (se compra por separado). Si es necesario regular suavemente la velocidad, se puede utilizar un regulador de tiristores RS-1-300, conectándolo al terminal de máxima velocidad del motor.
Si se requiere control de velocidad gradual, entonces el regulador P2-1-300 es adecuado. Con su ayuda, además de ajustar el rendimiento del ventilador, también puedes encender o apagar la iluminación simultáneamente.
Instalación
Los ventiladores se pueden instalar al principio, en el medio y al final del sistema de conductos de aire. Se permite la instalación en cualquier ángulo con respecto al eje del ventilador. En un mismo sistema es posible instalar varios ventiladores en paralelo (para aumentar la productividad) o en serie (para aumentar la presión de funcionamiento).
La carcasa del ventilador está equipada con una placa de montaje plana con la que se fija el ventilador a la pared. La conexión e instalación eléctrica debe realizarse según las instrucciones y diagrama de cableado indicados en el bloque de terminales. Para facilitar la instalación y conexión, la caja de montaje se puede instalar en cualquier posición.
Guía práctica para conectar el ventilador Vents TT a la fuente de alimentación
Ejemplo de instalación del ventilador Vents TT
Ejemplo 1< /strong>: Instalación de un ventilador en el sistema de escape del baño
Ejemplo 2: < /strong>Instalación de un ventilador como parte de un sistema de escape de oficina
Ejemplo 3: Instalación de dos ventiladores en paralelo para aumentar la productividad en el sistema de extracción de un almacén
