- Disponibilidad: 99
- Marca: Vents
- Modelo: 8378
- Peso: 4.30kg
- UPC: 8378
- JAN: 1143

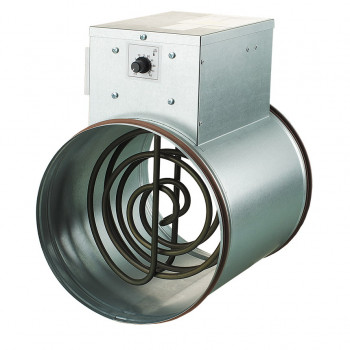

El calentador eléctrico Vents NK 150-3,6-3 U con control de temperatura incorporado se utiliza para calentar aire en sistemas de ventilación de suministro. Para mantener automáticamente la temperatura del aire en el conducto en un valor determinado, esta serie de calentadores NK está equipada con un módulo de control de temperatura (de 0,6 a 2,4 kW) o una unidad de control (de 3,0 a 9,0 kW)
Diseño
La carcasa y la caja de conexiones están hechas de chapa de acero galvanizado, los elementos calefactores son de acero inoxidable. Para una conexión hermética con los conductos de aire, los calentadores están equipados con juntas de goma. Los calentadores de conducto NK están equipados con dos termostatos de protección contra sobrecalentamiento:
- protección principal con reinicio automático (temperatura de funcionamiento +50°C). Después del enfriamiento, el termostato cierra automáticamente el circuito de control del calentador.
- protección de emergencia con reinicio manual (temperatura de funcionamiento +90°C). En caso de una alarma, se puede suministrar energía al calentador solo después de restablecer manualmente la alarma.
Para cada tamaño estándar hay varias opciones de energía. Se puede lograr una mayor potencia instalando calentadores en serie uno tras otro.
Calentador de conducto NK...U con control de temperatura incorporado
Para mantener automáticamente la temperatura del aire en el conducto en un valor determinado, existen modificaciones de NK...U Calentadores con módulo de control de temperatura (de 0,6 a 2,4 kW) o con unidad de control (de 3,0 a 9,0 kW).
- Diseño del calentador NK…U con módulo de control de temperatura (de 0,6 a 2,4 kW)
En el panel frontal de la caja de conexiones hay una perilla de control del termostato electrónico con una escala de temperatura. de -10 a +40 °C. El calefactor Vents NK…U estáequipado con un sensor de temperaturaintegrado en el conducto.
El calentador está equipado con protección contra sobrecalentamiento: un interruptor térmico con reinicio manual, con una temperatura nominal de apagado de 60 °C.
Instalación
El diseño del calentador permite montarlo en conductos de aire redondos mediante abrazaderas. La dirección del movimiento del aire debe corresponder a la flecha del calentador. Los calentadores de conductos se pueden instalar en cualquier posición, excepto en la posición con el panel eléctrico en la parte inferior (peligro de fuga de condensado y cortocircuito del cableado eléctrico).
Se recomienda instalarlo de manera que el flujo de aire se distribuya uniformemente por todo el tramo.
Se debe instalar un filtro de aire delante del calentador para proteger los elementos calefactores de la contaminación.
La distancia recomendada entre el calentador y el resto de elementos del sistema debe ser de al menos dos diámetros de conexión.
Los calentadores de conducto están diseñados para una velocidad mínima de flujo de aire de 1,5 m/s y una temperatura máxima de funcionamiento del aire de salida de 40°C. Si se utiliza un controlador de velocidad del ventilador, es necesario garantizar un flujo de aire mínimo a través del calentador.
Está prohibido suministrar energía al calentador con el ventilador apagado.
Para un funcionamiento adecuado y seguro de los calentadores, se recomienda utilizar un sistema de automatización que proporcione control y protección integral:
- ajuste automático de la potencia y la temperatura de calentamiento del aire, < /li>
- monitorear el estado del filtro mediante un sensor de presión diferencial,
- bloquear el suministro de energía al calentador en caso de que el ventilador de suministro se detenga o disminuya la velocidad del flujo de aire, así como cuando se activan los termostatos integrados de protección contra sobrecalentamiento,
- apagan los sistemas de ventilación con purga de los elementos calefactores del calentador.
Características técnicas
| Parámetro | Valor |
| < strong>Flujo de aire mínimo, m3/h | 265 |
| Actual, A | 5.2< br> |
| 400 | |
| Potencia, W | 3600 |
| Número de elementos calefactores x potencia, kW | < td style='text-align: center,'>3x1, 2|
| Peso, kg | < td style='text-align: center,'>4, 1
Dimensiones
| Dimensiones | D | B | H | L | L1 |
| mm | 149 | 187 | 340 | 370 | 298 |
Aumento de la temperatura del aire en el calentador dependiendo en el flujo de aire
Diagrama
