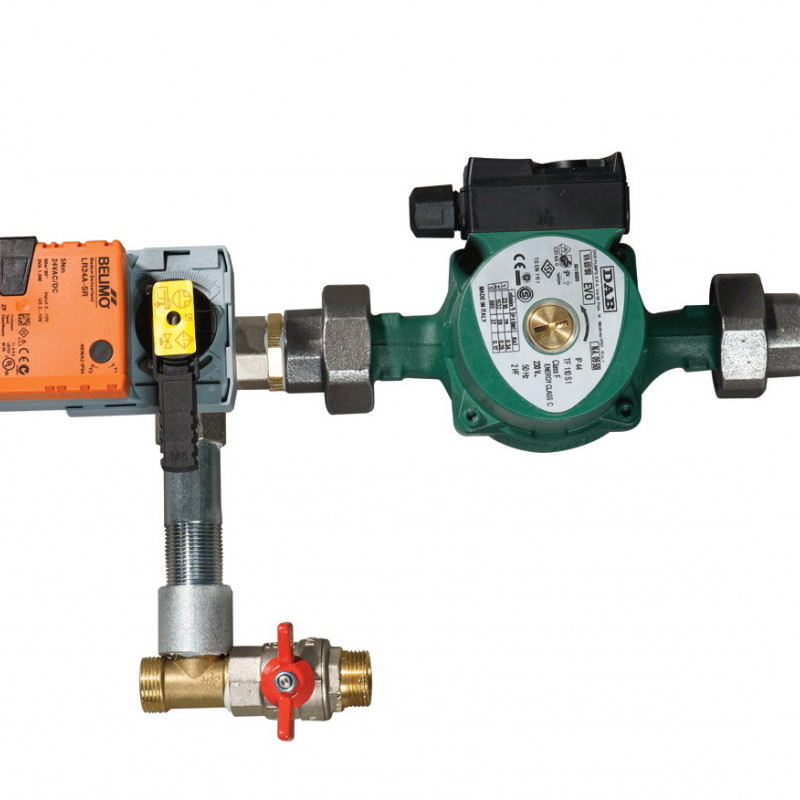

La unidad de mezcla para ventilación Vents USVK-1-6 está diseñada para garantizar la circulación y controlar la temperatura del agua (mezclas de agua) utilizada como refrigerante en los intercambiadores de calor de los sistemas de ventilación. La productividad máxima de esta unidad es de 4,1 m3/h.
Diseño y descripción del funcionamiento
El diseño del USWK se muestra en la Figura 1. La bomba de circulación 1 proporciona un flujo de agua continuo del volumen requerido, mientras que la temperatura La cantidad de agua que entra en el intercambiador de calor se regula mezclando en un anillo de circulación el agua procedente de la red con el agua de retorno procedente del intercambiador de calor. La cantidad de agua de retorno dirigida a través del puente 4 está regulada por una válvula de tres vías 3 con accionamiento eléctrico 2, cuyo voltaje de control está determinado por la temperatura establecida del aire de suministro que sale del intercambiador de calor.

Instalación y mantenimiento
La conexión la realizan especialistas autorizados para realizar dichos trabajos. Está prohibido operar el USVK fuera del rango de temperatura, así como en habitaciones con impurezas agresivas en el aire y en un ambiente explosivo. Antes de conectar el USVK a la red, debe asegurarse de que no haya daños visibles. Al instalar la unidad mezcladora de agua, cumpla con las siguientes condiciones:
- asegúrese de garantizar una posición horizontal del eje del motor,
- excluya la posibilidad de transferir cargas mecánicas a la unidad de tratamiento de agua desde las tuberías conectadas,
- excluye la posibilidad de contacto accidental con las partes móviles de los cables de suministro USVK.
Conexión a la red de agua
El suministro (descarga) de agua a la USVK se realiza mediante conexión directa a una tubería de agua estacionaria o mangueras flexibles de metal y caucho a través de una conexión roscada con tuberías de entrada y salida. La conexión a la línea principal debe realizarse de tal manera que se excluyan cargas que provoquen daños mecánicos y una violación de la estanqueidad del USVK. Las tuberías deben conectarse de tal manera que puedan desconectarse rápidamente durante los trabajos de reparación.
Conexión eléctrica
Todas las conexiones eléctricas deben ser realizadas por personas con la cualificación y homologación necesarias. Antes de realizar la conexión, instale una conexión a tierra protectora de la bomba de circulación. No permita que el cable de alimentación entre en contacto con la tubería o la bomba.
Condiciones de funcionamiento
Las condiciones de funcionamiento permitidas de las unidades mezcladoras están determinadas por el conjunto de elementos incluidos en su composición y se caracterizan por los siguientes valores:
- temperatura ambiente, °C ...........5-40
- presión máxima en el canal de control, bar..........10
Los cojinetes del motor de la bomba son lubricados por el líquido bombeado. Las bombas monofásicas no requieren protección adicional contra sobrecargas. Para bombas trifásicas, se debe proporcionar protección externa contra sobrecargas.
Transmitancia
transmitancia

, donde
?pv100 - pérdida de presión cuando la válvula está completamente abierta,
V100 - caudal de agua nominal a ?pv100.
Características técnicas
| Opción | Valor | |
| Kvs de válvula de tres vías | 6.3 | |
| Diámetro de conexión | 1' | |
| Bomba de circulación | DAB A50/180XM | |
| Método de ajuste de una válvula de tres vías | Suave 0…10 V | |
| Válvula de tres vías con accionamiento eléctrico | Belimo R322 | |
| Accionamiento de válvula de tres vías | Belimo LR24A-SR | |
| Conexión | Roscada | |
| Diámetro nominal de la válvula de tres vías | DN 25 | |
| Productividad máxima unitaria, m3/h | 4.1 | |
| Presión máxima unitaria desarrollada, kPa | 57 | |
| Ttemperatura del líquido transportado, 0C | -10 +110 | |
| Contenido máximo de glicol en el líquido transportado, % | 30 | |
| Número de velocidades de la bomba | 3 | |
| Fasidad | 1 | |
| Potencia máxima de la bomba, W | 184 | |
| Tensión de alimentación de la bomba, V | 230 | |
| Peso, kg | 6.8 | |
Dimensiones generales

| Dimensiones | B | H | H1 | L |
| mm | 175 | 320 | 210 | 490 |
Diagrama de conexión

T1 y T2 - tuberías de suministro y retorno de la red de suministro de calefacción,
Р1 y Р2 - medidores de presión de fluido en la red de calefacción,
1 - USVK (unidad de mezcla) ,
2- Calentador de agua,
3 - Válvula de tres vías con accionamiento,
4 - Bomba de circulación,
5 - Válvula de cierre,
6 - Tuberías de suministro y retorno desde la red de calefacción al calentador de aire,
7 - Válvula antirretorno,
8 - Válvula de equilibrado,
9 - Filtro grueso.
Documentación
Instrucciones de instalación
