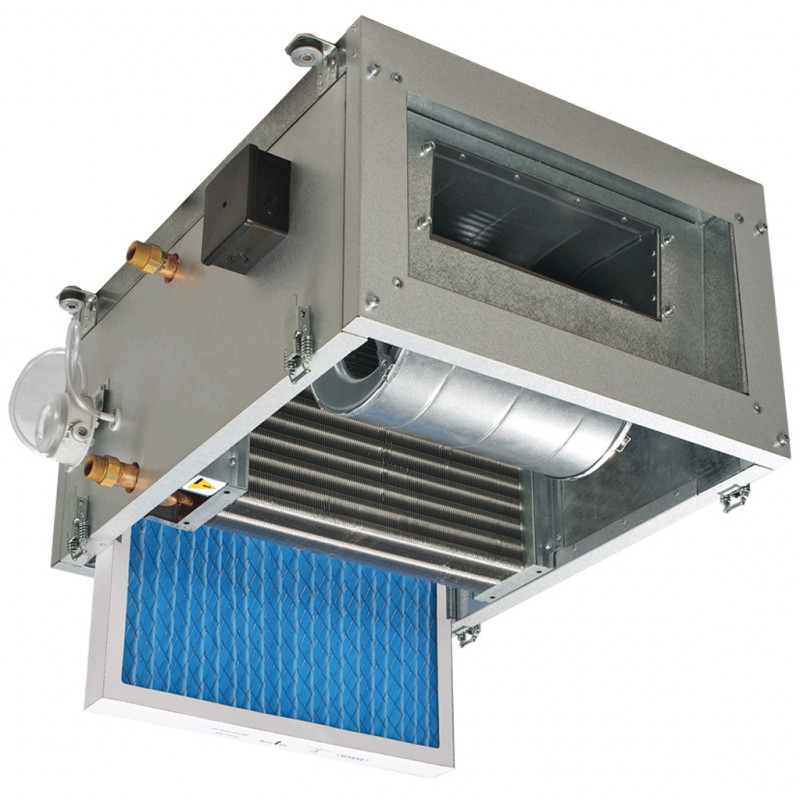

La unidad compacta Vents MPA 1200 V con calentador de agua está diseñada para usarse como parte de un sistema de ventilación de suministro. La unidad de suministro es capaz de suministrar aire exterior con una capacidad nominal de1200 m3/h. El aire suministrado se prepara en la instalación, se filtra y se calienta a la temperatura requerida. La unidad se conecta a conductos de aire u otros elementos de ventilación con una sección de 400x200 mm.
Casa
El cuerpo del Vents MPA 1200 V La unidad está hecha de acero de aluminio y zinc, que es más duradero en comparación con el acero galvanizado convencional. Para evitar la pérdida de calor y reducir los niveles de ruido, el cuerpo de la unidad está aislado con lana mineral de 25 mm de espesor. Para permitir el mantenimiento, se puede abrir una de las paredes de la unidad.
Filtro
Para evitar que los contaminantes del aire exterior entren en el sistema de ventilación, la unidad está equipada con un filtro con un casete reemplazable. Clase de filtración G4.
Calentador
El calentamiento del aire suministrado en la estación fría se realiza mediante un calentador de agua incorporado.
Ventilador
En la instalación se utiliza un ventilador centrífugo de palas curvadas hacia delante. Para proteger el motor del ventilador, se proporciona protección térmica con reinicio automático. Los motores eléctricos utilizan rodamientos de bolas. Los rodamientos sellados prácticamente no requieren mantenimiento. Su vida útil es de hasta 40.000 horas.
Control de instalación
La unidad viene con un sistema de automatización incorporado basado en el controlador.
Funciones del sistema de automatización incorporado para la unidad de suministro de aire
- encendido y apagado de la unidad
- protección del calentador de aire contra la congelación
- alarma sobre la necesidad para limpiar filtros o reemplazarlos
- la capacidad de ajustar el rendimiento de la unidad de tratamiento de aire. Ajuste de pasos: son posibles 3 velocidades.
- funcionamiento de la unidad mediante temporizador
- mantenimiento de la temperatura del aire de suministro establecida influyendo en el accionamiento de una válvula de tres vías que regula el suministro de refrigerante al calentador de líquido
- control y monitoreo del funcionamiento de una bomba de circulación externa instalada en la línea de suministro de refrigerante al calentador de líquido (bomba de la unidad de mezcla),
- deteniendo el sistema cuando se le ordena desde el panel de alarma contra incendios
- controlando el accionamiento de la válvula de aire li>
Si hay una unidad de mezcla, el panel de control le permite mantener la temperatura del aire establecida en el habitación cambiando el flujo de refrigerante a través del calentador de aire. El uso de un grupo mezclador con bomba permite realizar la regulación anteriormente descrita cuando la diferencia de presión del refrigerante en las líneas de ida y retorno es inferior a 40 kPa. La unidad de mezcla con bomba ayuda a evitar que el intercambiador de calor se congele y proporciona tiempo adicional para tomar medidas operativas en caso de una emergencia. (La unidad de mezcla debe pedirse por separado).
Instalación
La unidad de tratamiento de aire se puede colocar en cuartos de servicio (balcón, logia, vestidor) o en las habitaciones principales bajo el techo o en nicho.
La unidad se puede montar en el suelo, techo o pared mediante soportes. Durante la instalación hay que tener en cuenta que es necesario acceder a la instalación para realizar tareas de mantenimiento, es decir es necesario prever una trampilla de inspección u otro método.
Uso de la instalación utilizando el ejemplo de ventilación de oficina
La unidad de suministro MPA se instala en el espacio del techo. Para la entrada y salida de aire, se hacen agujeros en las paredes exteriores. El aire fresco pasa a través de la rejilla exterior, ingresa a la unidad, donde se filtra, si es necesario, se calienta a la temperatura requerida y desde la unidad se suministra a través de una red de conductos de aire a través de rejillas a las oficinas. El aire se elimina mediante un extractor de aire a través de una red de conductos de aire. Así, con la ayuda de una unidad de suministro y un extractor de aire, se realiza el intercambio de aire calculado necesario para garantizar una ventilación confortable en las instalaciones de oficinas.
Características técnicas
| Parámetro | Valor |
| Voltaje, V | 400 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima del ventilador, W | 410 |
| Ventilador actual, A | 1.8 |
| Potencia total de la instalación, W | 0,41 |
| Actual total, A | 1.8 |
| Capacidad, m3/h | 1200 |
| Velocidad de rotación, min-1 | 1850 |
| Nivel de ruido a una distancia de 3 m, dB( A) | 38 |
| Temperatura máxima del aire transportado, C | -40....+45 |
| Peso, kg | 42,8 |
| Tamaño del conducto de aire conectado, mm | 400x200 |
Dimensiones generales
| Dimensiones | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| mm | 400 | 420 | 549 | 500 | 200 | 220 | 352 | 650 | 530 |
Diagrama
