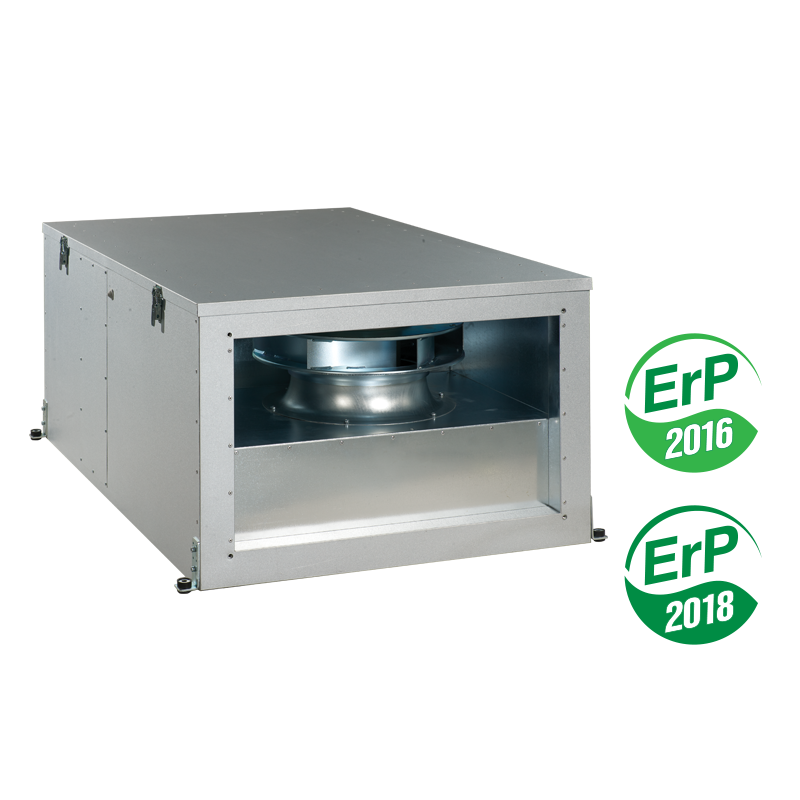

La unidad de extracción Vents VA 02 está diseñada para eliminar el aire en sistemas de ventilación por extracción de locales para diversos fines. La unidad es capaz de extraer aire con una capacidad nominal de2700 m3/h y un rango de temperaturade -25°C a +45°C. La unidad está conectada a conductos de aire con una sección transversal de 500x300 mm.
Casa
El cuerpo está fabricado en chapa de acero aluminio-zinc, insonorizada con lana mineral de 50 mm de espesor.
Ventilador
Las unidades están equipadas con un ventilador radial de bastidor abierto de alta presión accionado directamente por un motor eléctrico de rotor externo. Las palas del impulsor están curvadas hacia atrás. El ventilador proporciona unas características de rendimiento óptimas: flujo de aire, nivel de ruido y eficiencia. El ventilador se puede retirar fácilmente de la carcasa para su inspección y limpieza.
Instalación
Las unidades de tratamiento de aire Vents VA 02 están equipadas con soportes para facilitar la instalación de la unidad. La unidad de extracción se monta en el suelo, se suspende del techo mediante un soporte de montaje con inserto vibratorio o se monta en la pared mediante soportes. La instalación se puede colocar tanto en estancias auxiliares como en las principales (detrás de falso techo, en hornacina o de forma diáfana). Todas las conexiones eléctricas se realizan a través del bloque de terminales ubicado en la caja de conexiones. El funcionamiento de las unidades se controla desde un panel de control que lleva incorporado un convertidor de frecuencia y un controlador de velocidad P1/010.
Especificaciones
| Parámetro | Valor |
| Voltaje, V | 400 |
| Frecuencia actual, Hz | 50 |
| Potencia máxima del ventilador, W | 620 |
| Corriente del ventilador, A | 1,05 |
| Productividad, m3/h | 2700 |
| Velocidad de rotación, min-1 | 2690 |
| Nivel de ruido a una distancia de 3 m, dB(A) | 54 |
| Temperatura máxima del aire transportado, C | -25....+45 |
| Peso, kg | 38 |
| Tamaño del conducto de aire conectado , mm | 500x300 |
Dimensiones generales
| Dimensiones | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| mm | 500 | 520 | 689 | 646 | 300 | 320 | 450 | 665 | 627 |
