- Наявність: 99
- Бренд: Vents
- Модель: 9951
- Вага: 50.00кг
- UPC: 9951
- JAN: 483

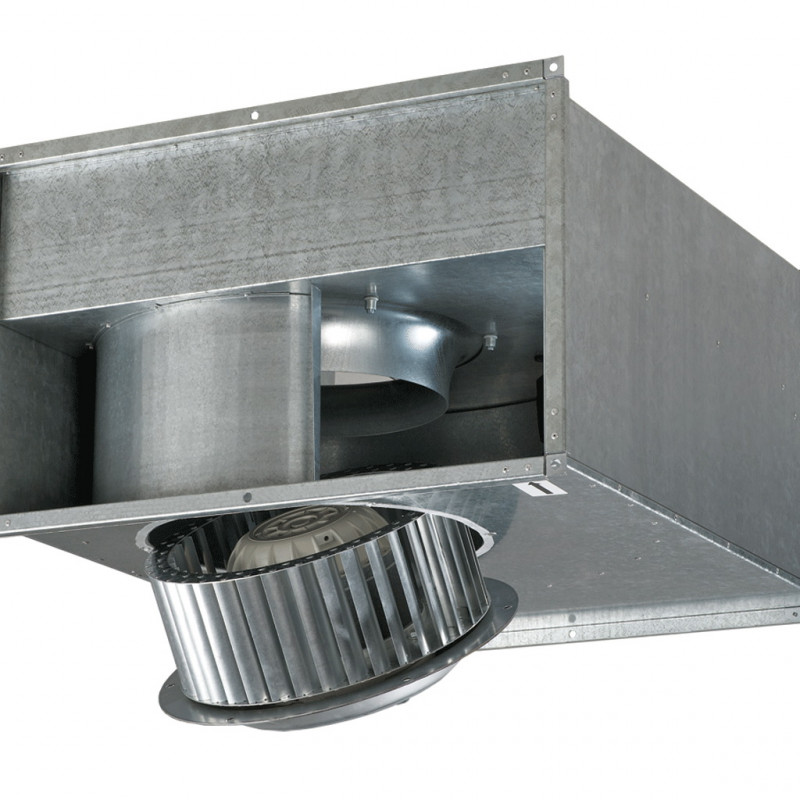

Вентилятор Вентс ВКПФ 4Е 500х250 є канальним вентилятором, який призначений для використання в системах припливної або витяжної вентиляції з температурою повітря, що переміщується від -25°С до +40°С. Максимальна продуктивність цієї моделі становить 1750 м3/год. У цій моделі використовується однофазний двигун, можлива зміна продуктивності вентилятора регулятором (замовляється окремо).
Технічні характеристики
| Параметр | Величина |
| Напруга, | 230 |
| Ток, А | 2.49 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 535 |
| Продуктивність, м3/ч | 1750 |
| Швидкість обертання, мін-1 | 1250 |
| Рівень шуму на відстані 3 м, дБ(А) | 53 |
| Максимальна температура повітря, що переміщається, С | -25...+40 |
| Вага, кг | 24 |
| Захист, клас | IPХ4 < /td> |
| Розмір патрубка, мм | 500х250 |
| Кількість полюсів | 4 |
Габаритні розміри
| Розміри | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | td>540 | 250 | 270 | 290 | 335 | 640 |
Діаграма
Конструкція
Корпус вентилятора Вентс ВКПФ 4Е 500х250 виготовлений з оцинкованої сталі.
Двигун
Використовуються 4-х та 6-ти полюсні асинхронні двигуни із зовнішнім ротором та робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю та порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегріву в обмотку двигуна вбудовано термоконтакти з виведеними клемами для підключення зовнішніх пристроїв захисту. Застосування у двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симісторного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальних параметрів регулятора.
Монтаж
Вентилятори монтуються через гнучкі вставки, необхідне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватись у будь-якому положенні, враховуючи напрямок потоку повітря (позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ обслуговування вентилятора. Подача живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії та технічного обслуговування у вентиляторі передбачено технологічну кришку на корпусі.
Приклад монтажу
