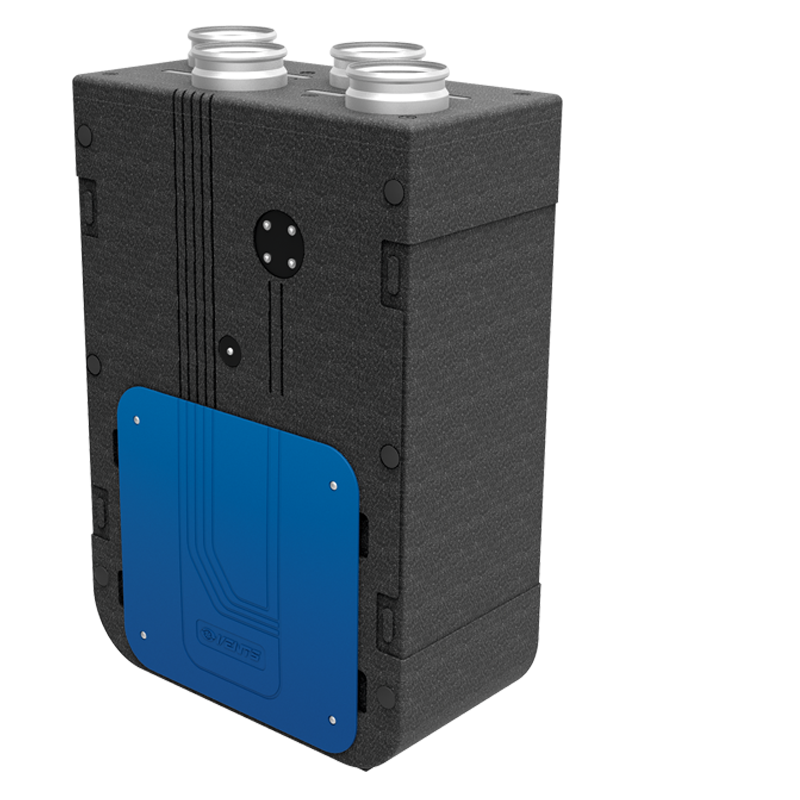

A unidade de tratamento de ar VUT 270 V5B EC é feita de polipropileno, que possui altas propriedades de isolamento térmico e acústico. Eficiência de recuperação de87 a 98%. A produção máxima é de 300 m3/h. É uma unidade de ventilação pronta com sistema de controle para trabalhar em conjunto com o sistema de dutos de ar. A instalação caracteriza-se por um baixo consumo, que não ultrapassa os 162 W por hora, devido à utilização de um sistema anticongelante e de um permutador de calor em poliestireno.
Características técnicas
| Parâmetro | Valor |
| Tensão, V | 230 |
| Atual, A | 1.2 < /td> |
| Frequência atual, Hz | 50 |
| Consumo máximo de energia, W | 162 |
| Produtividade máxima, m3/h | 300 |
| Velocidade de rotação, min -1 | 3200 |
| < strong>Nível de ruído a uma distância de 3 m, dB(A) | 34 |
| Temperatura máxima do ar transportado, C | -25....+50 |
| Eficiência de recuperação de calor,% | até 98 |
| Tamanho de dutos de ar conectados, mm | 125 | Peso, kg | 13,5 |
Dimensões
| D | B | H | L |
| 125 | 590 | 893 | 316 |
Corpo
Corpo da instalação feito de espuma de polipropileno EPP com espessura de 15-26 mm, o material permite atingir altos níveis de isolamento térmico e eficiência de redução de ruído.
Filtragem
Para filtrar o ar de entrada e exaustão, a unidade utiliza dois filtros de bolso com grau de limpeza G4.
Ventiladores
Os ventiladores utilizam motores EC energeticamente eficientes e com baixo consumo de energia. O consumo total de energia da instalação não excede 162 W por hora.
Recuperadores
A instalação utiliza um recuperador feito de poliestireno. Durante a estação fria, o calor do ar de exaustão é transferido para o ar fornecido, o que reduz a carga de aquecimento do ar fornecido.
A unidade está equipada com um amortecedor de bypass para operação no verão. Neste modo, o ar é direcionado desviando do recuperador, enquanto a temperatura do ar externo fornecido às instalações não se altera. Nesta modificação, o amortecedor é controlado manualmente.
Projeto de instalação
Sistema de controle
A unidade está equipada com um sistema de automação e um painel de controle touch wall A14 com indicação LED. O painel de controle é montado na parede.
Para evitar que o recuperador congele durante a estação fria, a unidade está equipada com um sistema de proteção. O sensor de temperatura desliga o ventilador de alimentação, enquanto o ar quente de exaustão aquece os recuperadores. O ventilador de alimentação então liga e a unidade continua a operar normalmente.
Assim, o desempenho do ar fornecido na estação fria será menor devido ao desligamento periódico do ventilador. Esta proteção contra congelamento elimina a necessidade de um aquecedor elétrico, resultando em baixos custos operacionais.
Modos de operação
Usando o sistema de controle da unidade de tratamento de ar, você pode realizar as seguintes ações:
- Ligar/desligar a unidade,
- Selecionar um modo de desempenho dentro de uma faixa de três velocidades fixas: mínima, média e máxima.
- Selecionar um modo de desempenho de 0 a 100%
- Indicação de a necessidade de substituição do filtro.
- Indicação de falha
Também é possível conectar sensores de CO2, sensores de umidade ou qualquer outro sensor (entrada de relé), o sinal de que pode mudar o desempenho ao máximo (todos os sensores são adquiridos separadamente e não estão incluídos no pacote de entrega).
Instalação
A instalação destina-se a ser instalada em uma sala com temperaturas positivas. Pode ser instalado em varanda, despensa, cave, sótão e outras divisões auxiliares.
A instalação requer drenagem de condensado. O orifício para o tubo de drenagem está localizado na parte inferior da unidade. A drenagem deve ser desviada para a rede de esgoto. Caso a drenagem seja desviada para a rua, é necessário fornecer aquecimento para a drenagem (não incluso no pacote de entrega). Todos os tubos de drenagem devem ter uma inclinação de pelo menos 3°.
Trabalhar com software
Esta unidade de ventilação pode ser conectada usando USB cabo ao PC para alterar as configurações dos parâmetros de instalação.
Usando o software você pode alterar:
- cada uma das três velocidades predefinidas (mínima, média, máxima) na faixa de 0 a 100% < li>velocidade quando um contato seco é fechado (para conexão de dispositivos externos) na faixa de 0 a 100%
- frequência do sinal para substituir (limpar) o filtro na faixa de 0 a 10.000 horas de operação
- nível de umidade do sensor externo conectado (sensor adquirido separadamente) de 30 a 80%
O software pode ser baixado no link (12,41 Mb, rar) < /p>
Diagrama
Documentação
(arquivo pdf, abre em uma nova guia)
Garantia
O fabricante garante operação normal do dispositivo pordois anosa partir da data de venda, sujeito ao cumprimento das regras de transporte, armazenamento, instalação e operação.
