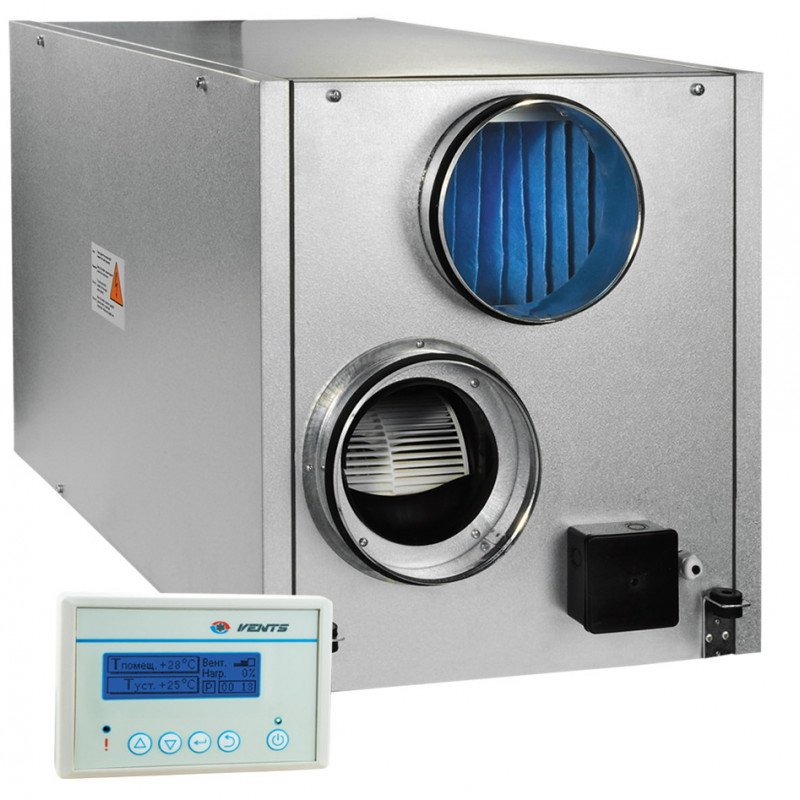

Vents VUT 1000 EG é uma unidade de tratamento de ar com recuperador e aquecedor elétrico com potência de 9 kW. Projetado para uso como parte de um sistema de abastecimento e ventilação de exaustão para instalações residenciais ou comerciais. A utilização de um recuperador permite reduzir os custos operacionais de aquecimento do ar. A capacidade nominal da instalação é de1200 m3/h.
A instalação deve ser instalada em local fechado e com temperatura positiva com possibilidade de escoamento para a rua ou para o esgoto. A unidade de ventilação está ligada a um sistema de condutas de ar com uma secção de raiz de 250 mm.
Fornecida com kit de automação, a unidade está totalmente pronta para operação e não necessita de ajustes adicionais.
Casa
O corpo é feito de aço alumínio-zinco com isolamento térmico e acústico interno em lã mineral de 25-50 mm de espessura.
Filtro
Para filtrar o ar de entrada e exaustão, a unidade possui dois filtros embutidos com grau de limpeza G4 (exaustão) e F7 (alimentação).
Ventiladores
Vents As unidades VUT 1000 EG são equipadas com ventiladores centrífugos de alimentação e exaustão de dupla sucção com pás curvadas para frente e termostato de proteção integrado com reinício automático. Motores elétricos e impulsores são balanceados dinamicamente em dois planos. Os rolamentos de esferas dos motores elétricos não requerem manutenção, a vida útil é de pelo menos 40.000 horas.
Recuperador
As instalações utilizam recuperadores de corrente cruzada de alta eficiência fabricados em placas de alumínio. Sob o bloco recuperador existe uma bandeja para coleta e descarga de condensado.
Aquecedor
Para operar a unidade de tratamento de ar em baixas temperaturas externas, um aquecedor elétrico é instalado. Se através da recuperação de calor não for possível atingir o valor definido da temperatura do ar fornecido, o aquecedor liga-se automaticamente e aquece o ar que entra na divisão.
Controle e automação
A instalação está equipada com um sistema de automação integrado e um painel de controle multifuncional com indicador gráfico. O kit de instalação padrão inclui um fio de 10 m de comprimento para conexão ao controle remoto. Para evitar o congelamento do recuperador, é utilizada proteção eletrônica anticongelante por meio de bypass e aquecedor. Sua essência é que, com base no sensor de temperatura, o amortecedor de bypass se abre e todo o ar fornecido passa pelo recuperador através do canal de bypass.
Durante o período de degelo do recuperador, o ar fornecido é aquecido até a temperatura desejada no aquecedor. Durante o descongelamento, o ar quente de exaustão aquece o recuperador. Em seguida, o amortecedor fecha o bypass, o aquecedor desliga, o ar fornecido volta a passar e é aquecido pelo recuperador e toda a instalação funciona normalmente.
Funções de controle e proteção do VUT EG
ligar e desligar a unidade,- a capacidade de usar o painel de controle para definir o temperatura desejada do ar fornecido e manter especificada,
- a capacidade de usar o painel de controle para regular a velocidade de rotação do ventilador e, consequentemente, alterar o desempenho da instalação,
- a capacidade de conectar o amortecedor de ar elétrico aciona e controla-os,
- ao ligar e desligar a unidade, os algoritmos necessários são elaborados,
- a unidade pode operar com um temporizador semanal,
- proteção ativa contra superaquecimento dos elementos de aquecimento do aquecedor,
- excluindo o funcionamento do aquecedor elétrico sem ligar o ventilador,
- dois termostatos são instalados para proteger o aquecedor elétrico de superaquecimento,
- o sistema de automação é protegido contra curto-circuitos por um disjuntor,
- o grau de entupimento do filtro é controlado.
A alimentação e a unidade de exaustão está equipada com um painel de controle remoto, que permite:
- ligar/desligar a unidade de ventilação,
- definir o fluxo de ar necessário, < li >definir a temperatura necessária do ar fornecido
- exibir a temperatura ambiente.
Instalação
A unidade de fornecimento e exaustão é montada no chão, suspenso no teto por meio de suporte de montagem com inserto vibratório ou montado na parede por meio de suportes. A instalação pode ser colocada tanto em salas auxiliares como nas principais (atrás de tecto falso, em nicho ou de forma aberta). Só pode ser instalado numa posição que garanta a recolha e drenagem da condensação. O acesso para manutenção e limpeza do filtro é feito pelos painéis laterais.
Especificações
| Parâmetro | Valor | ||||||||||
| Tensão, V | 400 | ||||||||||
| Frequência atual, Hz | 50 | ||||||||||
| Potência máxima do ventilador, W | 2x410 | ||||||||||
| Potência do aquecedor elétrico, W | 9000 | ||||||||||
| Potência total da instalação, W | 9800 | ||||||||||
| Corrente total, A | 16,6 | ||||||||||
| Capacidade, m3/h | 1200 | ||||||||||
| Velocidade de rotação, min-1 | 1850 | ||||||||||
| Nível de ruído a uma distância de 3 m, dB(A) | 60 | ||||||||||
| Temperatura máxima do ar transportado, C | -25....+40 | ||||||||||
| Peso, kg | 85 | ||||||||||
| Tamanho do duto de ar conectado , mm | 250 |
| Dimensões | D | B | B1 | B2 | B3 | H | H2< /strong> | H3 | L | L1 | L2 |
| mm | 249 | 613 | 460 | 306 | 386 | 698 | 154 | 280 | 1071 | 1117 | 1171 | < /tr>
