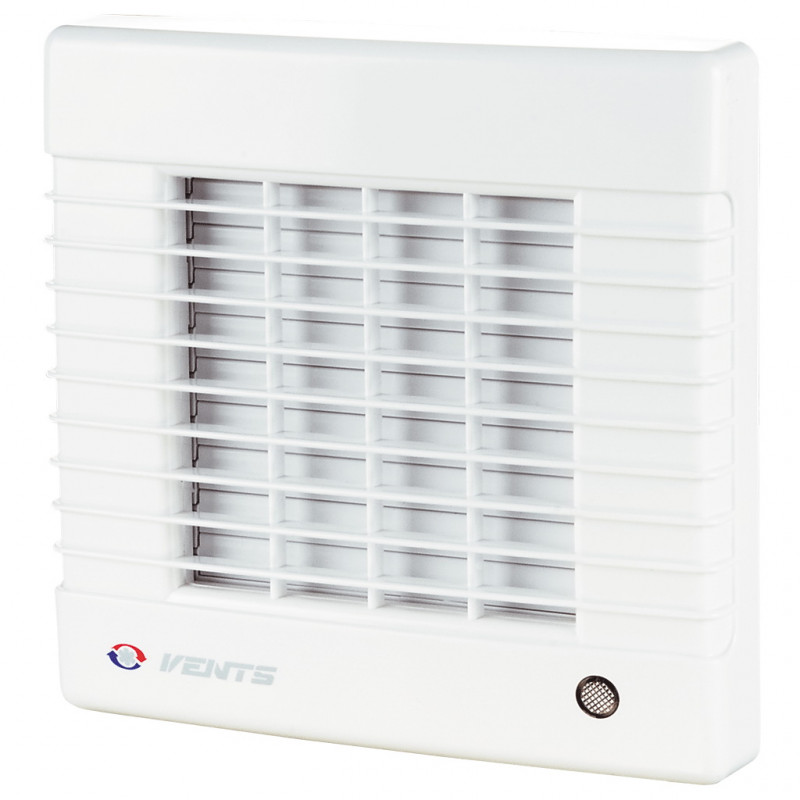

Vents 150 MAVT é um exaustor para ventilação de banheiros, chuveiros ou cozinhas. O ventilador, além de fechar automaticamente as persianas,está equipado com um interruptor de corda e um temporizador.
Depois de desconectado da rede elétrica, o ventilador continua a funcionar durante o tempo definido pelo temporizador de 2 a 30 minutos.
Características técnicas do ventilador Vents 150 MAVT
| Valor | |
| Tensão, V | 220 |
| < strong>Consumo máximo de energia, W | 26 |
| Produtividade, m3/h | 295 |
| 0,13 | |
| Velocidade de rotação, min-1 | 2400 |
| Nível de ruído a uma distância de 3 m, dB(A) | 39 |
| Peso, kg | 1.02 |
| Proteção, classe | IP24 |
| Tamanho do tubo, mm | 150 |
Desenho e dimensões
| Dimensões | ?D | B< /th> | B1 | B2 | H | < th style='border: 1px sólido #000000, cor de fundo: #c8cecf,'>LL1 |
|---|---|---|---|---|---|---|
| mm | 150 | < th style='border: 1px sólido #000000,'>212196 | < th style='border: 1px sólido #000000,'>150195 | < th style='border: 1px sólido #000000,'>11433 | < /tr>
Diagrama de conexão
Aplicação
- Ventilação de exaustão contínua ou periódica de banheiros, chuveiros, cozinhas e outras instalações domésticas.
- Para instalação em poços de ventilação ou conexão a dutos de ar.
- Movimentação de pequenos e médios fluxos de ar em curtas distâncias com baixa resistência do sistema de ventilação.
- Para instalação com dutos de ar de 100, 125 e 150 mm.
Design
- Design moderno e aparência estética. < li>A carcaça e o impulsor são feitos de plástico ABS durável e de alta qualidade, resistente à radiação ultravioleta.
- O design do impulsor aumenta a eficiência do ventilador e a vida útil do motor.< /li>
- O ventilador está equipado com um dispositivo que garante uma abertura e fecho suave das persianas automáticas que impedem o impulso inverso.
- Grau de protecção IP 24.
Motor
- Motor confiável com baixo consumo de energia.
- Projetado para operação contínua e não requer manutenção.
- Equipado com proteção contra superaquecimento.
Instalação
- O ventilador é instalado diretamente na abertura do poço de ventilação.
- Quando o poço de ventilação está localizado remotamente, é possível usar dutos de ar flexíveis. O duto de ar é conectado ao flange de saída do ventilador por meio de uma braçadeira.
- Fixado na parede com parafusos.
- Pode ser usado para montagem no teto.
Exemplo de instalação
