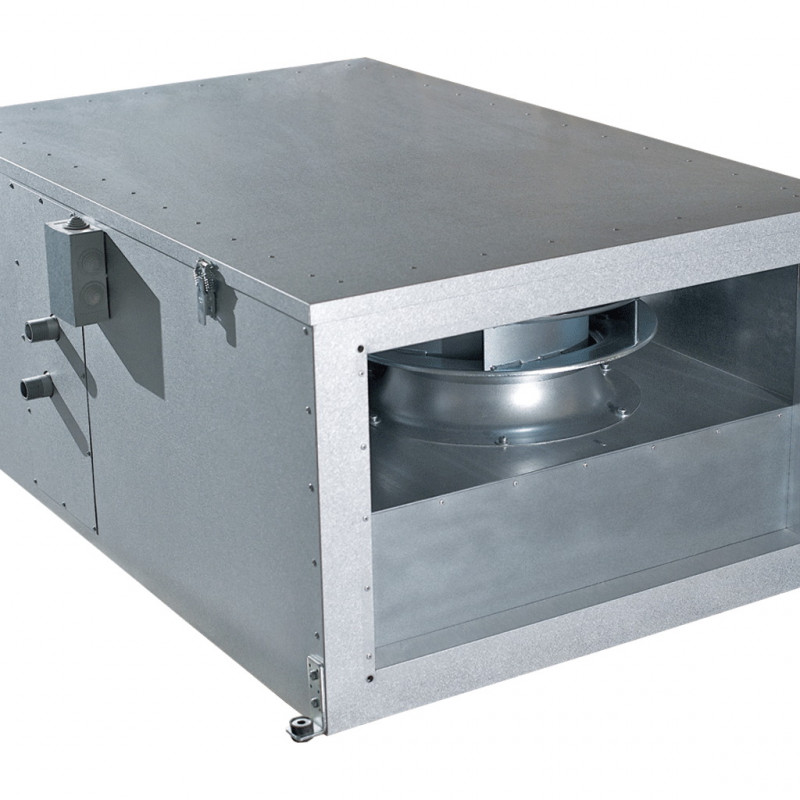

Vents PA 04 V é uma unidade de tratamento de ar com aquecedor de água. Projetado para uso como parte de um sistema de ventilação para fornecer fornecimento de ar fresco constante ou periódico. A capacidade nominal deste modelo é 4100 m3/h, está ligado a condutas de ar ou outros elementos do sistema de ventilação com secção transversal de 700x400 mm.
A unidade de abastecimento utiliza um esquentador, o que implica a utilização de uma fonte externa de água quente proveniente de uma caldeira ou de outras fontes. Para regular o fluxo de água, é necessário utilizar adicionalmente uma unidade misturadora. A unidade é fornecida com sistema de automação incorporado.
Casa
O corpo da unidade é feito de alumínio-zinco. O isolamento acústico e térmico são obtidos através do uso de uma camada de lã mineral com 50 mm de espessura.
Filtro
Um filtro com inserções substituíveis é usado para filtrar o ar externo na unidade . Classe de filtração - G4.
Aquecedor
As unidades PA estão equipadas com esquentadores. Existem versões de duas carreiras, três carreiras ou quatro carreiras.
Ventilador
As unidades estão equipadas com um ventilador radial sem moldura de alta pressão acionado diretamente por um motor elétrico com rotor externo. As pás do impulsor são curvadas para trás. O ventilador oferece ótimas características de desempenho: fluxo de ar, nível de ruído e eficiência. O ventilador pode ser facilmente removido da caixa para inspeção e limpeza.
Instalação
A unidade de alimentação de ar Vents PA 04 V é montada no chão, suspensa no teto por meio de um suporte suporte com inserção vibratória ou montado na parede usando suportes. A instalação pode ser colocada tanto em salas auxiliares como nas principais (acima de tecto falso, em nicho ou de forma aberta). Todas as conexões elétricas são feitas através do bloco de terminais localizado na caixa de junção.
As unidades de tratamento de ar PA são equipadas com suportes para facilitar a instalação da unidade. A unidade pode ser montada em qualquer posição, exceto vertical, quando o fluxo de ar é direcionado para baixo (os elementos de aquecimento não devem ficar sob o ventilador). É necessário prever a possibilidade de acesso à unidade em casos de manutenção e limpeza do filtro.
Controle e automação
A unidade vem com controle e automação integrados sistema que permite ajustar o desempenho do ventilador (3 velocidades), definir a temperatura do ar de entrada, monitorar o estado (grau de contaminação) do filtro. Além disso, o sistema de automação oferece proteção ativa contra superaquecimento dos elementos de aquecimento do aquecedor (para PA...E). A unidade pode ser controlada à distância usando um controle remoto.
O controle remoto fornece
- ligar/desligar a unidade de ventilação
- a capacidade para definir o fluxo de ar necessário,
- oportunidade de definir a temperatura desejada do ar fornecido,
- exibição da temperatura ambiente,
- exibição de uma falha (situação de emergência) .
Funções de controle e proteção PA...V
Para sistemas com refrigerador, os painéis de automação são equipados adicionalmente com um sensor de temperatura ambiente. O quadro inclui um acionamento elétrico para a válvula de ar LF230. Os componentes da tubulação do aquecedor (bomba, válvula, acionamento de três vias, etc.) não estão incluídos no pacote.
Funcionalidade
1. Controle automático da válvula de ar de alimentação PPVA.
2. Monitoramento e indicação de contaminação do filtro.
3. Controle suave da velocidade do ventilador 3~380V (50Hz).
< /br> 4 Manutenção de uma determinada temperatura do ar fornecido ou temperatura ambiente.
5. Controle de um aquecedor de ar líquido e monitoramento de sua operação.
6. Controle de uma unidade compressor-condensadora (CCU) para sistemas com cooler.
7. Sinal de partida do exaustor.
8. Possibilidade de configuração individual de todos os parâmetros do sistema de ventilação.
9. Parar o sistema mediante um sinal do painel de alarme de incêndio.
Especificações
Parâmetro| Valor | |
| Tensão, V | 400 |
| Frequência atual, Hz | 50 |
| Potência máxima do ventilador, W | 2300 |
| Corrente do ventilador, A | 4.3 |
| Potência total da instalação, W | 2300 |
| Corrente total, A | 4,3 |
| Capacidade, m3/h | < strong>4100 |
| Velocidade de rotação, min-1 | 2840 |
| Nível de ruído a uma distância de 3 m, dB( A) | 58 |
| Temperatura máxima do ar transportado, C | -25....+45 |
| Peso, kg | 107 |
| Tamanho do duto de ar conectado, mm | 700x400 |
Dimensões
| Dimensões | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| 700 | 720 | 888 | 844 | 400 | 420 | 546 | 1302 | 1262 |
