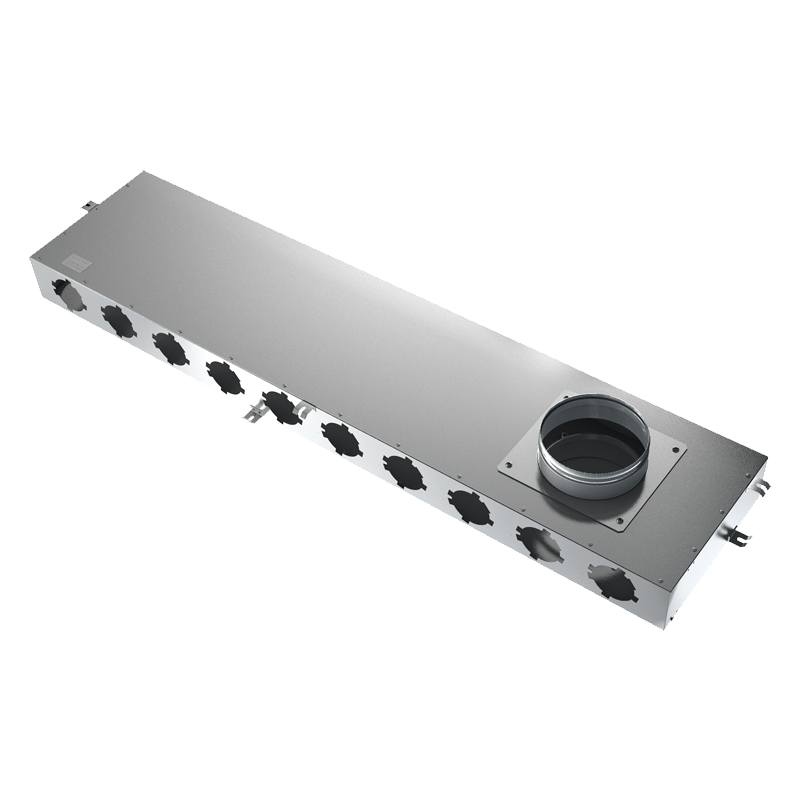

Vents Flexivent 1001160/75x12 spruitstuk wordt gebruikt omtwaalf luchtkanalen aan te sluiten? 75 mmnaar de uitlaat van de ventilator of luchtbehandelingsunit? 160 mm.
Ronde kanalen worden aangesloten met behulp van Flexivent-flenzen (apart geleverd). Flens? 160, waar de ventilator op wordt aangesloten, is voorzien van een rubberen afdichting.
Materiaal: staal met aluminium-zinkcoating
Drukverlies en luchtstroom
| Flow snelheid, m3/u | Aantal kanalen | < td class='text-center'>Instroomverlies, PaUitlaatverlies, Pa | |
| 30 | 1 | 2.6 | 1.6 |
| 60 | 2 | < td class=' ;text-center'>3.01.9 | |
| 90 | 3 | 3.5 | 2.4 |
| 120 | 4 | 4.3< /td> | 3.1 |
| 150 | 5 | 5.4 | 4.0 |
| 180 | 6 | 6.6 | 5.1 |
| 210 | 7 | 8.1 | 6.4 |
| 240 | 8 | 9.9 | 8,0 |
| 270 | 9 | 11.8 | 9.7 | < /tr>
| 300 | 10 | 14 ,0 | 11.6 |
| 330 | 11 | 22,5 | 19,8 |
| 360 | 12 | 26.3 | 23.3 |
Installatie
Om lucht door de kanalen te verdelen, is het noodzakelijk om flenzen te gebruiken die in de gaten van het spruitstuk gestoken. Aan een dergelijke flens worden de kanalen bevestigd met behulp van een slot op de flens. Als sommige gaten in het spruitstuk niet worden gebruikt, worden deze afgesloten met pluggen met een afdichting (afzonderlijk verkrijgbaar).
Collectors kunnen onder het plafond worden geïnstalleerd; in dit geval is het hoofdluchtkanaal vanaf de unit of ventilator is van onderaf aangesloten.
Ook zo'n collector kan op de vloer worden gemonteerd, in dit geval worden de kanalen met elkaar verbonden van beneden.
