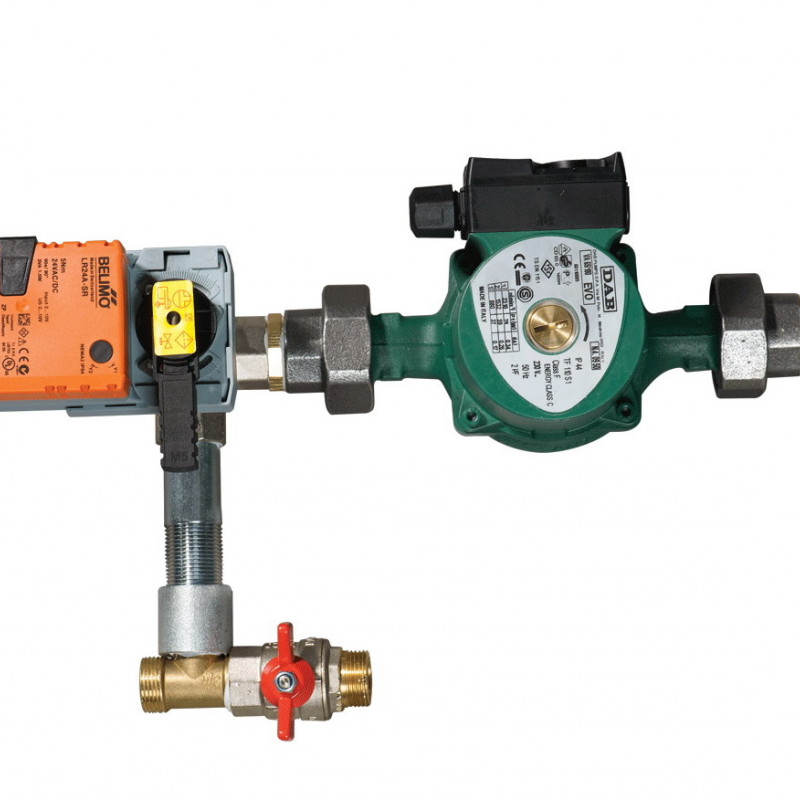

De mengeenheid voor ventilatieopeningen USVK-3/4-4 is ontworpen om de circulatie te garanderen en de temperatuur te regelen van water (watermengsels) dat wordt gebruikt als koelmiddel in warmtewisselaars van ventilatiesystemen. De maximale productiviteit van deze unit bedraagt2,3 m3/u.
Ontwerp en beschrijving van de werking
Het ontwerp van de USWK wordt weergegeven in figuur 1. Circulatiepomp 1 zorgt voor een continue waterstroom van het vereiste volume, terwijl de temperatuur van het water dat de warmtewisselaar binnenkomt, wordt geregeld door een circulatiering van water afkomstig uit het netwerk te mengen met retourwater afkomstig van de warmtewisselaar. De hoeveelheid retourwater die via jumper 4 wordt geleid, wordt geregeld door driewegklep 3 met elektrische aandrijving 2, waarvan de stuurspanning wordt bepaald door de ingestelde temperatuur van de toevoerlucht die de warmtewisselaar verlaat.
Installatie en onderhoud
De aansluiting wordt uitgevoerd door specialisten die bevoegd zijn om dergelijke werkzaamheden uit te voeren. Het is verboden de USVK buiten het temperatuurbereik te gebruiken, evenals in ruimtes met agressieve verontreinigingen in de lucht en in een explosieve omgeving. Voordat u de USVK op het netwerk aansluit, moet u ervoor zorgen dat er geen zichtbare schade is. Houd bij het installeren van de watermengeenheid rekening met de volgende voorwaarden:
- zorg voor een horizontale positie van de as van de motoras,
- sluit de mogelijkheid uit van het overbrengen van mechanische belastingen naar de waterbehandelingseenheid via de aangesloten pijpleidingen,
- sluit de mogelijkheid uit van onbedoeld contact met de bewegende delen van de USVK-voedingsdraden.
Aansluiting op de waterleiding< /h3>
De aan- (afvoer) van water naar de USVK vindt plaats door directe aansluiting op een stationaire waterleiding, of flexibele metaal-rubber slangen via een schroefdraadverbinding met aan- en afvoerleidingen. De aansluiting op de hoofdleiding moet zodanig worden uitgevoerd dat belastingen worden uitgesloten die leiden tot mechanische schade en schending van de dichtheid van de USVK. De leidingen moeten zo worden aangesloten dat ze tijdens reparatiewerkzaamheden snel kunnen worden losgekoppeld.
Elektrische aansluiting
Alle elektrische aansluitingen moeten worden uitgevoerd door personen met de nodige kwalificaties en goedkeuring. Installeer vóór het aansluiten een beschermende aarding van de circulatiepomp. Zorg ervoor dat de voedingskabel niet in contact komt met de pijpleiding of pomp.
Bedrijfsomstandigheden
Toegestane bedrijfsomstandigheden van mengeenheden worden bepaald door de reeks elementen die deel uitmaken van de samenstelling en worden gekenmerkt door de volgende waarden:
- omgevingstemperatuur, ° C ...........5-40
- maximale druk in het regelkanaal, bar..........10
De lagers van de pompmotor worden gesmeerd door de verpompte vloeistof. Enkelfasige pompen vereisen geen extra overbelastingsbeveiliging. Voor driefasige pompen moet een externe overbelastingsbeveiliging aanwezig zijn.
Transmissie
Transmissie
, waarbij
?pv100 - drukverlies wanneer de klep volledig open is,
V100 - nominaal waterdebiet bij ?pv100.
Technische kenmerken
| Optie | Waarde |
| Kvs van driewegklep< /strong> | 4 |
| Aansluitingsdiameter | 3/4' |
| Circulatiepomp | DAB VA65/180 |
| Wijze van regeling van een driewegklep | Vloeiend 0…10 V |
| Driewegklep met elektrische aandrijving | Belimo R317 |
| Driewegklepaandrijving | Belimo LR24A-SR |
| Verbinding | Met schroefdraad |
| Nominale diameter van de driewegklep | DN 20 |
| Maximale productiviteit per eenheid, m3/u | 2,3 |
| Maximale ontwikkelde eenheidsdruk, kPa < /td> | 57 |
| Ttemperatuur van de getransporteerde vloeistof, 0C< /strong> | -10 +110 |
| Maximaal glycolgehalte in de getransporteerde vloeistof, % | 30 |
| Aantal pompsnelheden | 3 |
| Fase | 1 |
| 78 < /td> | |
| Spanning pompvoeding, V | 230 |
| Gewicht, kg | 4,1 |
Afmetingen
| Afmetingen | B | H | H1 | L |
| mm | 150 | 290 | 180 | 460 |
Aansluitschema
T1 en T2 - aanvoer- en retourleidingen van de verwarming leveringsnetwerk,
Р1 en Р2 - vloeistofdrukmeters in het verwarmingsnetwerk,
1 - USVK (mengeenheid),
2- Boiler,
3 - Driewegklep met aandrijving,
4 - Circulatiepomp,< br> 5 - Afsluiter,
6 - Aanvoer- en retourleidingen van het verwarmingsnet naar de luchtverwarmer,
7 strong>- Terugslagklep,
8 - Balansklep,
9 - Grof filter.
Documentatie
Installatie-instructies
