- Beschikbaarheid: 99
- Merk: Vents
- Model: 10065
- Gewicht: 1.00kg
- UPC: 10065
- JAN: 1279

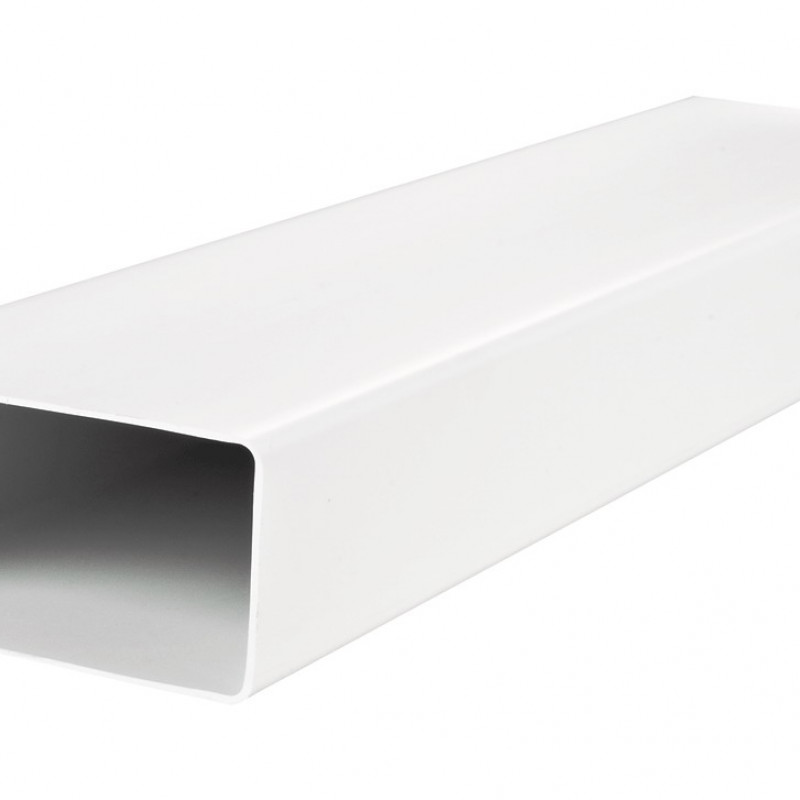

Plastic plat luchtkanaal 8005 met een doorsnede van 60x204 mm en een lengte van 50 cm is ontworpen om een ventilatiesysteem te creëren. Het is één van de elementen van Plastivent kunststof luchtkanalen.
Toepassing
- Voor toevoer- of afvoerventilatie van diverse ruimtes.
- Voor het vormen van een systeem van platte ventilatieluchtkanalen.
Ontwerp
- Het kanaal is gemaakt van wit PVC.
- Dwarsdoorsnede: 60x204 mm.
- Kanaallengte 500 mm.
- Met elkaar verbonden door middel van connectoren met de juiste secties.
Afmetingen
| Afmetingen | < td style='text-align: centreren, achtergrondkleur: #b7c0c2,'>aa1 | b | b1 | L | |
| mm | 60 | 57 | 204 | 200 | 500 |
Selectietabel rechthoekig kanaal
Voorbeeld 1. Voor de toevoerventilatie van een appartement met een geschatte capaciteit van 330 m³/u is het noodzakelijk om een wortelluchtkanaal te selecteren. De snelheid in de wortelsectie moet binnen 5-6 m/sec liggen. Volgens de tabel voldoet een luchtkanaal met een doorsnede van 90x220 mm aan deze parameters.
Voorbeeld 2. Het is noodzakelijk om een luchtkanaal voor het uitlaatsysteem in de garage te selecteren, dat zich uitstrekt van het wortelkanaal tot het midden van de garage. De geschatte capaciteit in deze vestiging bedraagt 100 m³/h. De snelheid in het zijluchtkanaal moet binnen 3-4 m/sec liggen. Volgens de tabel is een luchtkanaal met een doorsnede van 60x120 mm geschikt.
Voorbeeld 3. Voor een afzuigkap is een plat kanaal nodig. De geschatte afzuigcapaciteit bedraagt 270 m³/h. De snelheid is toegestaan binnen 5-6 m/sec. Voor deze taak is volgens de tabel een luchtkanaal met een doorsnede van 60x204 mm geschikt.
