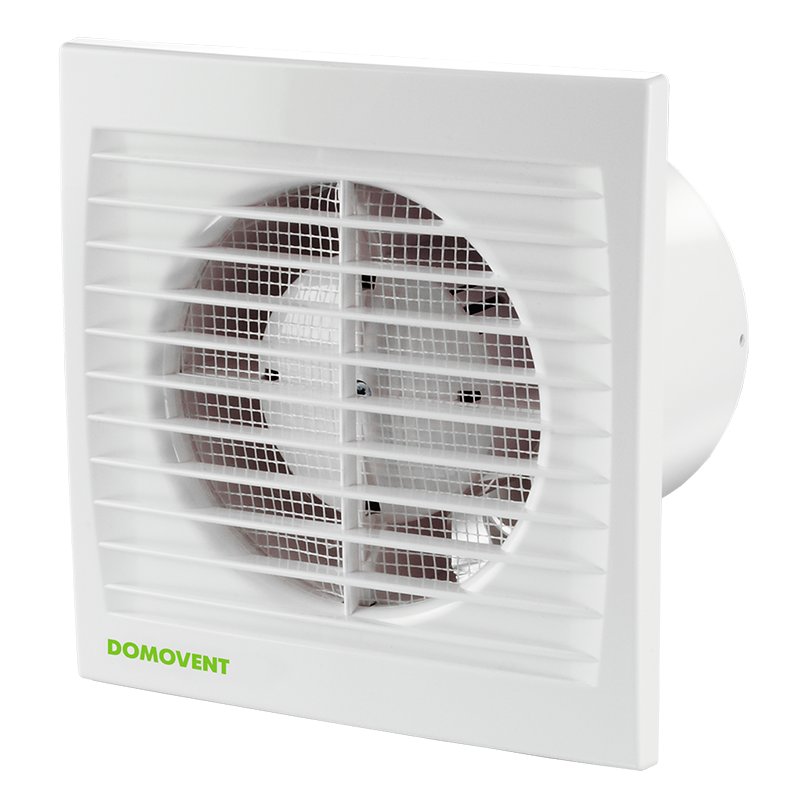

Le ventilateur Domovent 150 C est utilisé pour la ventilation par aspiration dans les appartements et les maisons. Installé dans le conduit d'évacuation directement ou à travers le conduit d'air. Assure l'évacuation de l'air avec une capacité de 286 m3/h, la consommation ne dépasse pas24 W par heure.
Caractéristiques techniques
| Paramètre | Valeur |
| Tension, V | |
| Fréquence actuelle, Hz | < td class='text-center'>50 |
| Puissance maximale, W | 24 |
| Productivité, m3/h | 286 |
| Actuel, A | 0,13 |
| Vitesse de rotation, min- 1 | 2300 |
| Bruit niveau à une distance de 3 m, dB(A) | 44 |
| Poids, kg | 0,93 |
| Protection, classe | IP34 | < /tr>
| Taille du tuyau, mm | 150 |
Dimensions hors tout
| Dimensions | ?D | B | H | L | L1 |
| mm | 150 | 205 | 165 | 132 | 14 |
Schéma de connexion
Design
- Panneau avant fin
- Maille anti-insectes< / li>
- Le boîtier du ventilateur et la turbine sont en plastique technique ABS. Le matériau résiste aux dommages et aux rayons ultraviolets.
- La forme aérodynamique de la roue réduit la consommation et augmente la durée de vie
- Degré de protection IP 34.
- Le moteur est équipé d'une protection contre la surchauffe
- /ul>
Comment contrôler
Le ventilateur peut être allumé :
- à l'aide d'un interrupteur standard, par exemple combiné à l'éclairage
- en utilisant le régulateur PC-1- 300, qui peut allumer le ventilateur, modifier ses performances et l'éteindre
Il est possible de connecter plusieurs ventilateurs à un seul contrôleur. Dans ce cas, les performances des ventilateurs connectés seront ajustées simultanément.
Les interrupteurs et les régulateurs sont achetés séparément.
Comment installer
Le ventilateur peut être installé directement dans l'ouverture de la gaine de ventilation ou à l'aide d'un petit conduit d'air. L'installation au plafond est autorisée. Lors de l'installation à distance, tous les joints doivent être scellés à l'aide de mastic et de colliers.
Comment entretenir
Les ventilateurs domestiques nécessitent un entretien périodique. L'entretien consiste à vérifier périodiquement l'état des connexions des bornes, à nettoyer la turbine et le boîtier du ventilateur. Les pièces en plastique doivent être nettoyées à l'aide d'un chiffon doux et d'une solution savonneuse. Après le nettoyage, laissez sécher les pièces.
Tous les entretiens sont effectués hors tension.
