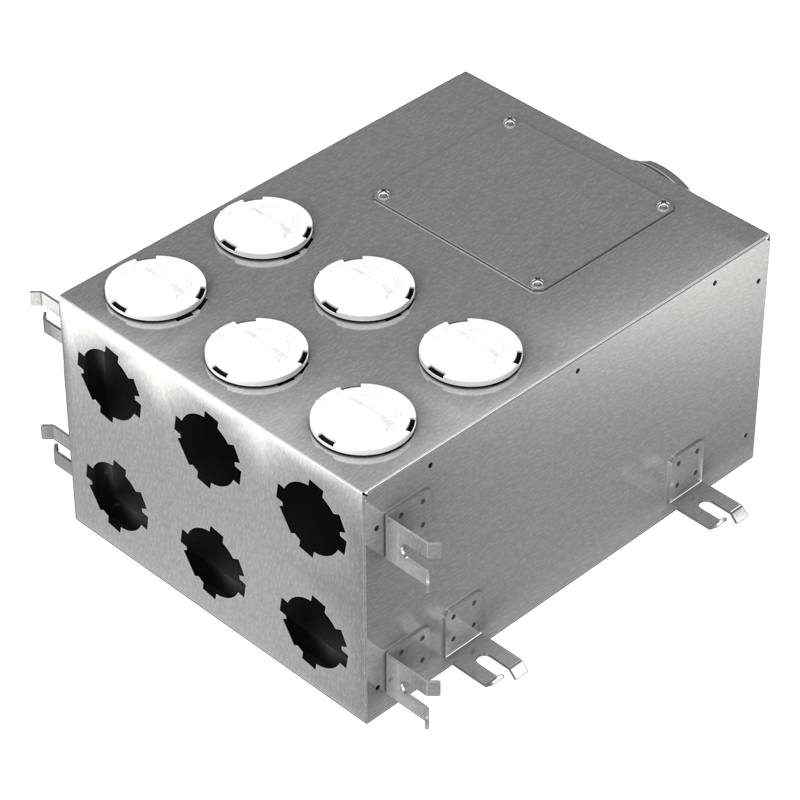

Le collecteur Flexivent 1002125/63x6 est utilisé pour connectersix conduits d'air ? 63 mmà la sortie du ventilateur ou de la centrale de traitement d'air ? 125 millimètres.
Les conduits ronds sont connectés à l'aide de brides Flexivent (fournies séparément). Bride? 124, auquel le ventilateur est connecté, est équipé d'un joint en caoutchouc.
Matériau : acier avec revêtement aluminium-zinc. L'intérieur du boîtier est insonorisé.
Dimensions
| D< /td> | L | A< /strong> | H | |
| Dimensions, mm | 124 | 300 | 400 | 202 |
Perte de pression et débit d'air
| Débit , m3/h | Nombre de canaux | < td class='text-center'>Perte d'entrée, PaPerte d'échappement, Pa | |
| 25 | 1 | 2,6 | 1,6 | 50 | 2 | 2.8 | 1.8 |
| 75 | 3 | 3.2 | < td class='text-center'>2.1|
| 100 | 4 | 3.8 | 2.6 |
| 125 | 5< /td> | 4.5 | 3.3 |
| 150 | 6 | 5.4 | 4, 0 |
Installation
Pour distribuer l'air à travers les canaux, il est nécessaire d'utiliser des brides qui s'insèrent dans les trous du collecteur. Les canaux sont fixés à une telle bride à l'aide d'un verrou sur la bride. Si certains trous du collecteur ne sont pas utilisés, ils sont alors bloqués avec des bouchons avec joint (achetés séparément).
Les capteurs peuvent être installés sous le plafond ; dans ce cas, le conduit d'air principal du l'unité ou le ventilateur est connecté par le bas.
De plus, un tel collecteur peut être monté au sol ; dans ce cas, les canaux sont connectés par le bas.
