Clapet anti-retour Vents KOM 150

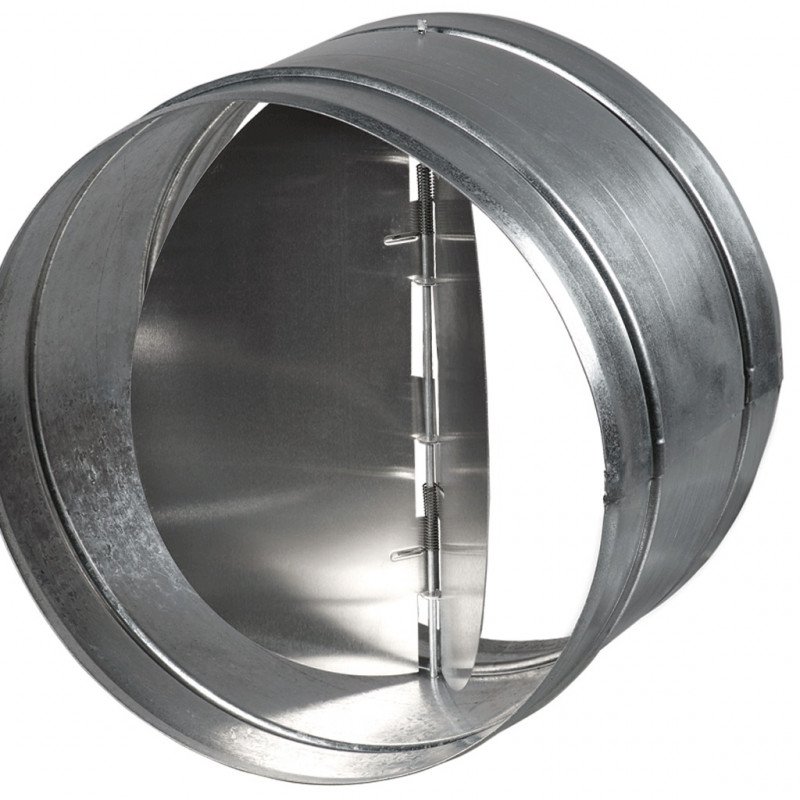

Clapet anti-retour pour bouches de ventilation KOM 150 type "papillon" en acier galvanisé, clapets en aluminium. La vanne comporte deux pétales chargés par ressort qui s'ouvrent sous l'influence du flux d'air ; lorsque l'alimentation en air s'arrête, le ressort ferme la section transversale du conduit d'air. De telles vannes sont utilisées dans les systèmes de ventilation d'alimentation et d'extraction.

Installation

La conception de la vanne permet de la monter sur des conduits d'air ronds à l'aide de colliers. L'axe de rotation des pétales de valve doit être vertical. Lors de l'installation d'une vanne dans un système de ventilation, le sens du flux d'air doit être pris en compte. Le clapet anti-retour Vents, qui sera utilisé en ventilation de soufflage, doit être isolé pour éviter la formation de condensation dessus.

Dimensions

Schéma de chute de pression de la vanne
