- Disponibilité: 99
- Marque: Vents
- Modèle: 10393
- Poids: 1.00кг
- UPC: 10393
- JAN: 1281

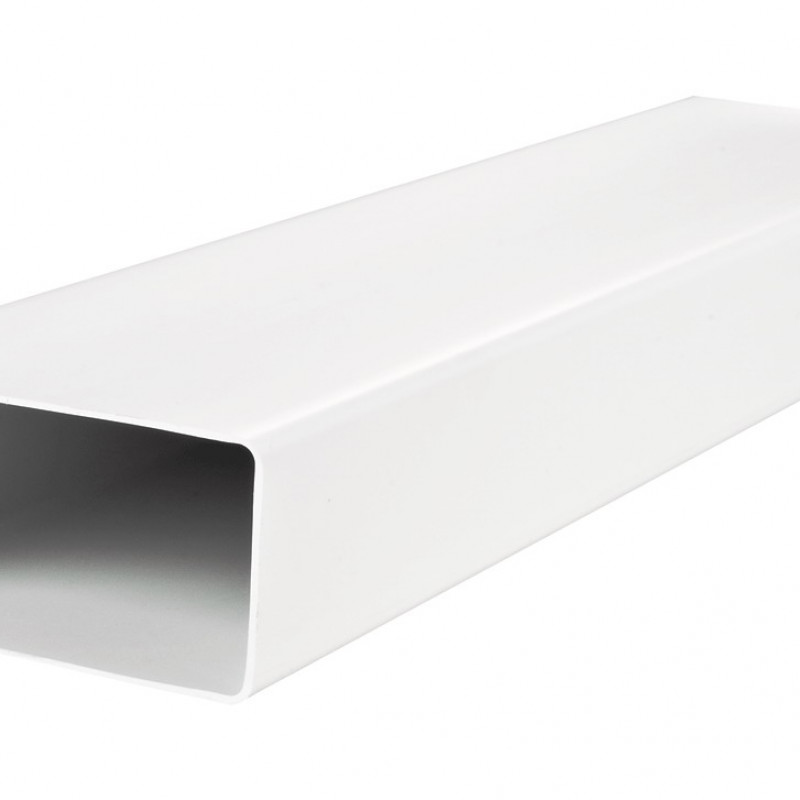

Un conduit rectangulaire en plastique 7005 d'une section de 60x120 mm est utilisé pour déplacer l'air dans les systèmes de ventilation d'extraction ou de soufflage. C'est l'un des éléments de ventilation de Plastivent.
Application
- Pour la ventilation de soufflage ou d'extraction de diverses pièces.
- Pour former un système d'appartement conduits d'air de ventilation.
Design
- Le canal est en PVC blanc.
- Section : 60x120 mm.
- Canal longueur 500 mm.
- Reliés les uns aux autres à l'aide de connecteurs de sections appropriées.
Dimensions
| Dimensions | < td style='text-align : center, background-color : #b7c0c2,'>aa1 | b | b1 | L | |
| mm | 60 | 57 | 122 | 119 | 500 |
Tableau pour sélection d'un conduit rectangulaire
| Section transversale du conduit d'air, mm | Débit d'air à la vitesse de l'air, m?/h | ||||
| 2 m/s | < fort >3 m/s | 4 m/s | 5 m/s | 6 m/s | |
| 55x110 | 43 | 65 | 87 | 109 | 130 |
| 60x120 | 52 | 78 | 104 | 130 | 155 |
| 60x204 | < td style='text-align: center,'>88132 | 176 | 220 | 265 | |
| 90x220 | < td style='text-align: center,'>142214 | 285 | 356 | 428 |
Exemple 1. Il est nécessaire de sélectionner un conduit d'air racine pour une unité d'alimentation en air pour la ventilation d'un appartement d'une capacité nominale de 120 m³/h. La vitesse dans la section racine doit être comprise entre 5 et 6 m/sec. D'après le tableau, un conduit d'air d'une section de 60x120 mm correspond à ces paramètres.
Exemple 2. Il est nécessaire de sélectionner un conduit d'air pour le système d'échappement du garage, qui s'étend du té du conduit d'air racine jusqu'au centre de la pièce. La capacité estimée dans cette branche est de 100 m³/h. La vitesse dans le conduit d'air latéral doit être comprise entre 3 et 4 m/sec. Selon le tableau, un conduit d'air d'une section de 60x120 mm convient.
Exemple 3. Pour un échappement local au-dessus de la zone de soudure, un conduit plat est requis. La capacité estimée du système d'échappement est de 190 m³/h. La vitesse est autorisée dans les 5-6 m/sec. Pour cette tâche, selon le tableau, un conduit d'air d'une section de 60x204 mm convient.
