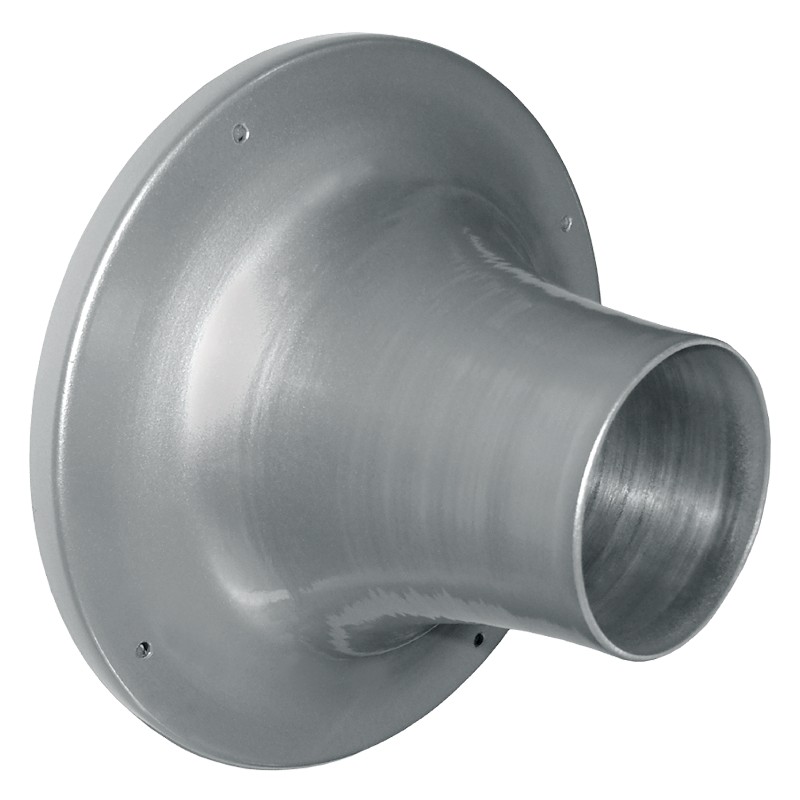

Le diffuseur à buses Vents SD 315 est utilisé dans les systèmes de ventilation et de climatisation pour fournir de l'air soufflé sur une distance considérable en raison de la vitesse élevée du jet d'alimentation. Débit d'air maximum 1198 m3/h, vitesse d'air maximale 14 m/s. De telles grilles d'alimentation en ventilation sont utilisées pour la ventilation de locaux commerciaux ou industriels de grand volume avec de hauts plafonds.
Conception
Fabriquées en aluminium anodisé, des feuillures avec des trous sont prévues pour la fixation aux conduits d'air. Le flux d'air soufflé, se déplaçant dans la zone ventilée, réduit sa vitesse, change de température et dévie vers le haut s'il s'agit d'air chaud ou vers le bas s'il s'agit d'air froid.
Caractéristiques
| Vitesse minimale du flux d'air, m/s< /td> | 4 |
| Vitesse maximale du flux d'air, m/s | 14 |
| Débit d'air minimum, m3/h | 342 |
| Débit d'air maximum, m3 /h | 1198 |
| Croix vive surface en coupe, m2 | 0,0238 |
Dimensions
| D1 | D2 | D3 | L |
| 174 | 376 | 400 | 224 |
Installation
Les buses sont installées dans des conduits d'air de section ronde ou rectangulaire. Pour réguler l'air passant à travers les buses, il est recommandé d'installer un papillon des gaz (à commander séparément).
Exemple d'installation avec un conduit rond
Exemple d'installation d'un diffuseur sur un air rectangulaire conduit
