- Verfügbarkeit: 99
- Marke: Vents
- Modell: 8775
- Gewicht: 50.00kg
- UPC: 8775
- JAN: 727

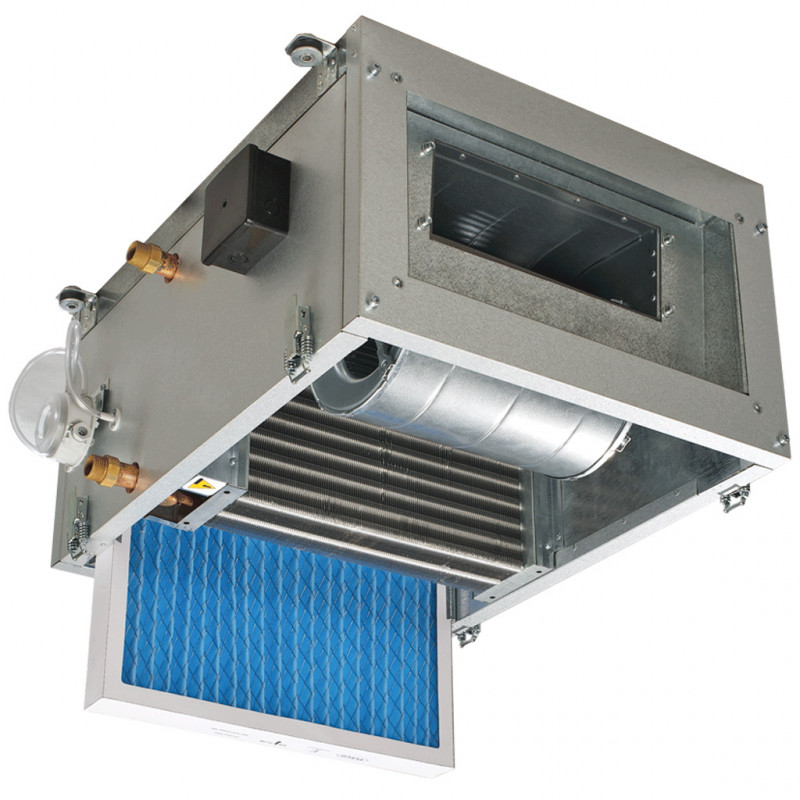

Vents MPA 5000 V Luftversorgungsgerät mit Warmwasserbereiter ist für den Einsatz als Teil eines Versorgungslüftungssystems vorgesehen. Die Versorgungseinheit ist in der Lage, Außenluft mit einer Nennleistung von 6500 m3/h zu liefern. Die Zuluft wird in der Anlage aufbereitet, gefiltert und auf die erforderliche Temperatur erwärmt. Das Gerät wird an Luftkanäle oder andere Lüftungselemente mit einem Querschnitt von 800x500 mm angeschlossen.
Gehäuse
Das Gehäuse des Vents MPA 5000 V Das Gerät besteht aus Aluminium-Zink-Stahl, der im Vergleich zu herkömmlichem verzinktem Stahl langlebiger ist. Um Wärmeverluste zu vermeiden und den Geräuschpegel zu reduzieren, ist der Gerätekörper mit 25 mm dicker Mineralwolle isoliert. Um Wartungsarbeiten zu ermöglichen, kann eine der Wände des Geräts geöffnet werden.
Filter
Um zu verhindern, dass Schadstoffe in der Außenluft in das Lüftungssystem gelangen, ist das Gerät mit ausgestattet ein Filter mit einer austauschbaren Kassette. Filterklasse G4.
Heizung
Die Erwärmung der Zuluft in der kalten Jahreszeit erfolgt über einen eingebauten Warmwasserbereiter.
Lüfter
Bei der Installation wird ein Radialventilator mit vorwärtsgekrümmten Schaufeln verwendet. Zum Schutz des Lüftermotors ist ein Thermoschutz mit automatischem Wiederanlauf vorgesehen. Elektromotoren verwenden Kugellager. Abgedichtete Wälzlager erfordern nahezu keine Wartung. Ihre Lebensdauer beträgt bis zu 40.000 Stunden.
Installationssteuerung
Das Gerät verfügt über ein integriertes Automatisierungssystem basierend auf der Steuerung.
Funktionen der Integriertes Automatisierungssystem für die Luftversorgungseinheit
- Ein- und Ausschalten der Einheit
- Schutz des Lufterhitzers vor dem Einfrieren
- Signalisierung der Notwendigkeit Filter reinigen oder austauschen
- die Möglichkeit, die Leistung des Lüftungsgeräts anzupassen. Stufenweise Einstellung - 3 Geschwindigkeiten sind möglich.
- Betrieb des Gerätes durch Zeitschaltuhr
- Aufrechterhaltung der eingestellten Zulufttemperatur durch Beeinflussung des Antriebs eines Dreiwegeventils, das die Kühlmittelzufuhr regelt zum Flüssigkeitserhitzer
- Steuerung und Überwachung des Betriebs einer externen Umwälzpumpe, die an der Kühlmittelzufuhrleitung zum Flüssigkeitserhitzer (Pumpe der Mischeinheit) installiert ist,
- Stopp des Systems auf Befehl von der Brandmeldezentrale aus
- Steuerung des Luftventilantriebs li>
Wenn eine Mischeinheit vorhanden ist, können Sie mit der Steuertafel die eingestellte Lufttemperatur im Brandmelder aufrechterhalten Raum durch Änderung des Kühlmittelflusses durch den Lufterhitzer. Der Einsatz einer Mischeinheit mit Pumpe ermöglicht die Durchführung der zuvor beschriebenen Regelung, wenn die Kühlmitteldruckdifferenz in der Vor- und Rücklaufleitung weniger als 40 kPa beträgt. Die Mischeinheit mit Pumpe verhindert das Einfrieren des Wärmetauschers und schafft im Notfall zusätzliche Zeit für betriebliche Maßnahmen. (Die Mischeinheit muss separat bestellt werden.)
Installation
Das Lüftungsgerät kann in Nutzräumen (Balkon, Loggia, Ankleidezimmer) aufgestellt werden. oder in den Haupträumen unter der Decke oder in einer Nische.
Das Gerät kann mit Halterungen am Boden, an der Decke oder an der Wand montiert werden. Bei der Installation muss berücksichtigt werden, dass der Zugang zur Anlage für Servicezwecke erforderlich ist, d. h. Es ist erforderlich, eine Revisionsluke oder eine andere Möglichkeit vorzusehen.
Die Installation am Beispiel der Bürolüftung
Im Deckenraum ist ein MPA-Luftversorgungsgerät installiert. Für den Lufteinlass und -auslass sind in den Außenwänden Löcher angebracht. Frischluft strömt durch das Außengitter, gelangt in das Gerät, wo sie bei Bedarf gefiltert, auf die erforderliche Temperatur erwärmt und vom Gerät über ein Netz von Luftkanälen durch Gitter in die Büros geleitet wird. Die Luft wird mit einem Abluftventilator über ein Netzwerk von Luftkanälen abgeführt. So wird mit Hilfe einer Versorgungseinheit und eines Abluftventilators der erforderliche berechnete Luftaustausch durchgeführt, um eine angenehme Belüftung in Büroräumen zu gewährleisten.
Technische Eigenschaften
| Parameter | Value |
| Spannung, V | 400 |
| Aktuelle Frequenz, Hz | 50 |
| Maximale Lüfterleistung, W | 1800 |
| Lüfterstrom, A | 4,5 |
| Gesamtleistung der Installation, W | 1800 |
| Gesamtstrom, A | 4,5 |
| Kapazität, m3/h | < strong>6500 |
| Rotationsgeschwindigkeit, min-1 | 1400 |
| Geräuschpegel in 3 m Entfernung, dB( A) | 55 |
| Maximale Temperatur der transportierten Luft, C | -40....+45 |
| Gewicht, kg | 136 |
| Größe des angeschlossenen Luftkanals, mm | 800x500 |
Gesamtabmessungen
| Abmessungen | B | B1 | B2 | B3 | < strong>H | H1 | < td style='text-align: center, Hintergrundfarbe: #b7c0c2,'>H2L | L1 | L2 | |
| mm | 800 | 820< /td> | 971 | 925 | 500 | 520 | 670 | 1299 | 720 | 360 |
Diagramm< /h2>
