- Verfügbarkeit: 99
- Marke: Vents
- Modell: 10353
- Gewicht: 1.00kg
- UPC: 10353
- JAN: 1209

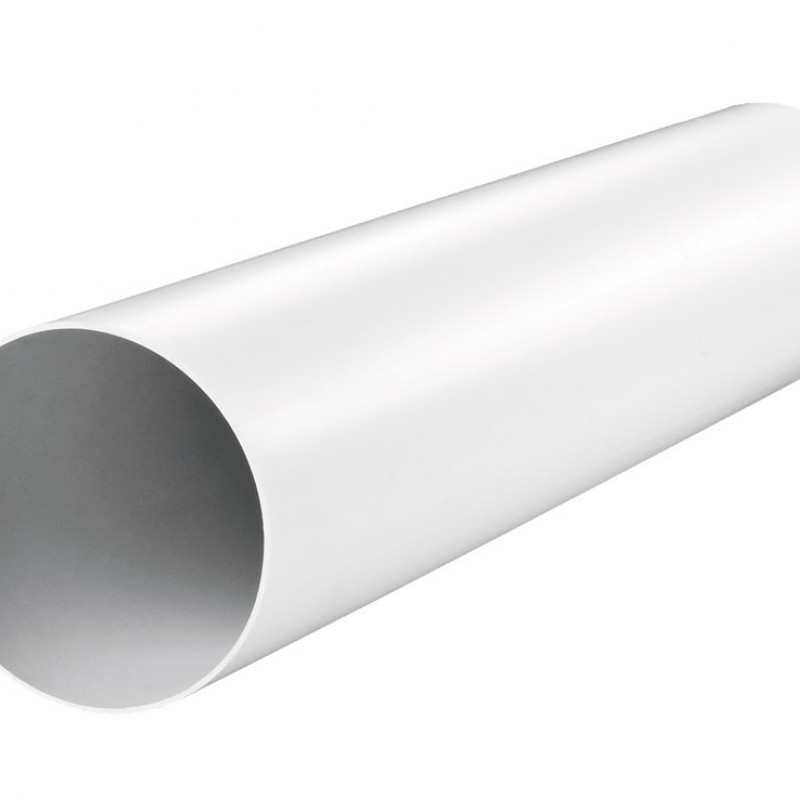

Der Lüftungskanal 150 mm aus Kunststoff dient zur Luftbewegung in einem Abluft- oder Zuluftsystem. Kanallänge2 Meter. Der runde Luftkanal 3020 aus Kunststoff ist eines der Elemente des Plastivent-Systems. Kann mit anderen runden Elementen verwendet werden. Außerdem können Sie über diesen Kanal alle Abluftventilatoren der Vents-Haushaltsserie an einen Lüftungsschacht anschließen.
Design
- Die Kanäle bestehen aus weißem PVC.
- Abschnittsdurchmesser 150 mm.
- Die Kanallänge beträgt 2 Meter.
- Kunststoff-Lüftungsrohre werden über einen Verbinder mit entsprechendem Durchmesser miteinander verbunden.
Abmessungen
| Dimensionen | D | D1 | < strong> L |
| 039; >mm | 150 | 153 | 2000 |
| Luftkanaldurchmesser, mm | Luftdurchsatz bei Luftgeschwindigkeit, m?/h | ||||
| 2 m/s | < stark >3 m/s | 4 m/s | 5 m/s | 6 m/s | |
| ? 100 mm | 52 | 78 | 104 | 130 | 156 |
| ? 125 mm | 90 | 135 | 180 | 225 | 270 |
| ? 150 mm | 124 | 191 | 254 | 318 | 382 |
| ? 200 mm | 227 | 340 | 454 | 567 | 680 |
| ? 250 mm | 360 | 540 | 720 | 900 | 1080 |
| ? 315 mm | 567 | 850 | 1134 | 1417 | 1701 |
Beispiel 1 . Sie müssen beispielsweise einen Luftkanal für eine Dunstabzugshaube auswählen. Die Produktivität wird mit 300 m³/h angegeben. Die Geschwindigkeit im Hauptabschnitt wird mit 5-6 m/Sek. angenommen. Laut Tabelle ist ein Luftkanal mit einem Durchmesser von 150 mm geeignet.
Beispiel 2. Es ist notwendig, einen Seitenluftkanal vom Hauptabschnitt (Wurzelabschnitt) des Zuluftzweigs auszuwählen. Die Geschwindigkeit in den Ästen wird mit 3-4 m/Sek. angenommen. Die Produktivität sollte mit 100 m³/h berechnet werden. Laut Tabelle eignet sich ein runder Luftkanal mit einem Durchmesser von 100 mm.
