- Verfügbarkeit: 97
- Marke: Vents
- Modell: 10381
- Gewicht: 1.00kg
- UPC: 10381
- JAN: 1207

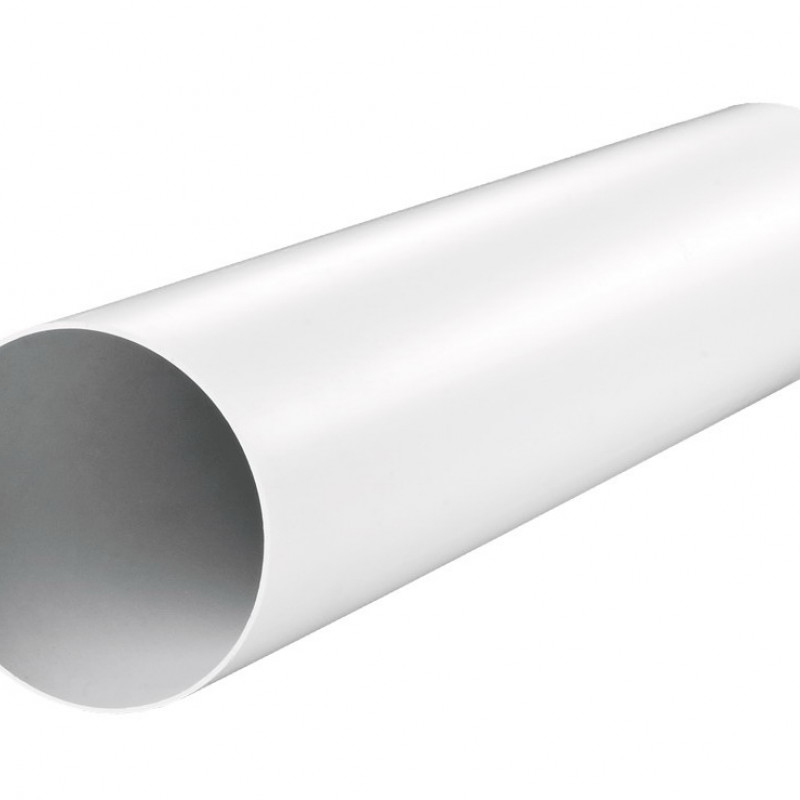

Der Kunststoff-Lüftungskanal 125 mm wird zur Luftbewegung in einem Abluft- oder Zuluftsystem verwendet. Die Länge des Kanals beträgt 1 Meter. Der runde Kunststoff-Luftkanal 2010 ist eines der Elemente des Plastivent-Systems. Kann mit anderen runden Elementen verwendet werden. Außerdem können Sie über diesen Kanal alle Abluftventilatoren der Vents-Haushaltsserie an einen Lüftungsschacht anschließen.
Design
- Die Kanäle bestehen aus weißem PVC.
- Abschnittsdurchmesser 125 mm.
- Die Kanallänge beträgt 1 Meter.
- Kunststoff-Lüftungsrohre werden über einen Verbinder mit entsprechendem Durchmesser miteinander verbunden.
Abmessungen
| Abmessungen | D | D1 | L |
| mm | 125 | 128 | 1000 |
Tabelle zur Auswahl des Querschnitts eines runden Luftkanals
| Luftkanaldurchmesser, mm | Luftdurchsatz bei Luftgeschwindigkeit, m?/h | ||||
| 2 m/s | < stark >3 m/s | 4 m/s | 5 m/s | 6 m/s | |
| ? 100 mm | 52 | 78 | 104 | 130 | 156 |
| ? 125 mm | 90 | 135 | 180 | 225 | 270 |
| ? 150 mm | 124 | 191 | 254 | 318 | 382 |
| ? 200 mm | 227 | 340 | 454 | 567 | 680 |
| ? 250 mm | 360 | 540 | 720 | 900 | 1080 |
| ? 315 mm | 567 | 850 | 1134 | 1417 | 1701 |
Beispiel 1 . Sie müssen beispielsweise einen Luftkanal für eine Dunstabzugshaube auswählen. Die Produktivität wird mit 300 m³/h angegeben. Die Geschwindigkeit im Hauptabschnitt wird mit 5-6 m/Sek. angenommen. Laut Tabelle ist ein Luftkanal mit einem Durchmesser von 150 mm geeignet.
Beispiel 2. Es ist notwendig, einen Seitenluftkanal vom Hauptabschnitt (Wurzelabschnitt) des Zuluftzweigs auszuwählen. Die Geschwindigkeit in den Ästen wird mit 3-4 m/Sek. angenommen. Die Produktivität sollte mit 100 m³/h berechnet werden. Laut Tabelle eignet sich ein runder Luftkanal mit einem Durchmesser von 100 mm.
