- Verfügbarkeit: 99
- Marke: Vents
- Modell: 10106
- Gewicht: 1.00kg
- UPC: 10106
- JAN: 1937

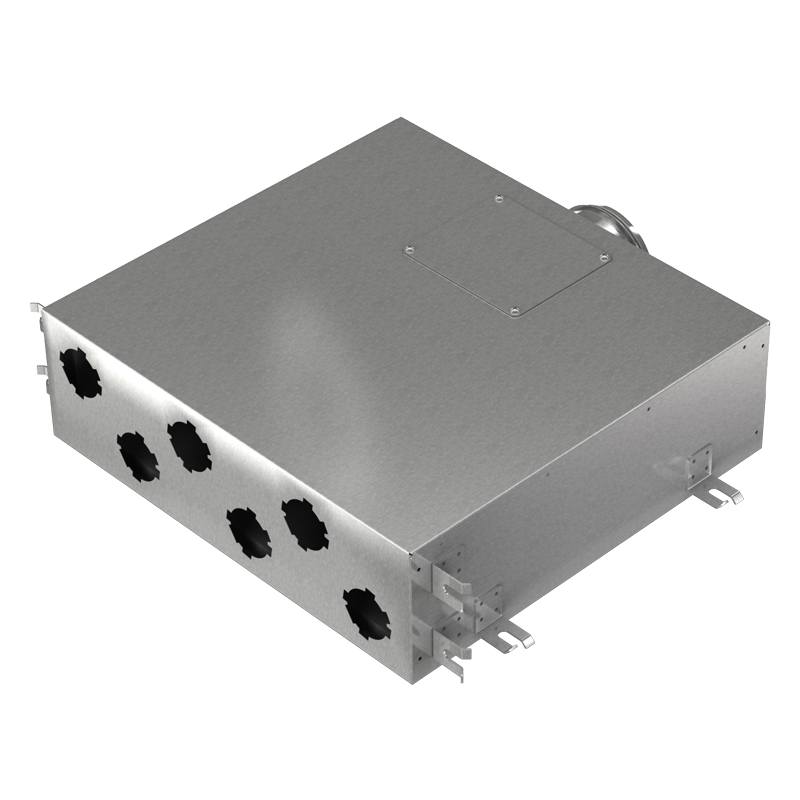

Flexivent-Verteiler 1003125/63x6 dient zum Anschluss vonsechs Luftkanälen? 63 mmzum Auslass des Ventilators oder Klimageräts? 125 mm.
Rundrohre werden mit Flexivent-Flanschen (separat erhältlich) verbunden. Flansch? 124, an dem der Lüfter angeschlossen ist, ist mit einer Gummidichtung ausgestattet.
Material: Stahl mit Aluminium-Zink-Beschichtung. Das Innere des Gehäuses ist schallisoliert.
Abmessungen
| D< /td> | L | A< /strong> | H | |
| Abmessungen, mm | 124 | 530 | 500 | 162 |
Druckverlust und Luftstrom
| Flow , m3/h | Anzahl der Kanäle | < td class='text-center'>Zuflussverlust, PaAbluftverlust, Pa | |
| 25 | 1 | 2.6 | 1.6 | 50 | 2 | 2.8 | 1.8 |
| 75 | 3 | 3.2 | < td class='text-center'>2.1|
| 100 | 4 | 3.8 | 2.6 |
| 125 | 5< /td> | 4.5 | 3.3 |
| 150 | 6 | 5.4 | 4, 0 |
Installation
Um die Luft durch die Kanäle zu verteilen, müssen Flansche verwendet werden, die in die Löcher des Verteilers eingesetzt werden. Die Befestigung der Kanäle an einem solchen Flansch erfolgt über eine Verriegelung am Flansch. Wenn einige Löcher im Verteiler nicht verwendet werden, werden sie mit Stopfen mit Dichtung (separat erhältlich) verschlossen.
Kollektoren können unter der Decke installiert werden; in diesem Fall ist der Hauptluftkanal von der Gerät bzw. Ventilator von unten angeschlossen wird.
Ein solcher Kollektor kann auch auf dem Boden montiert werden; in diesem Fall werden die Kanäle verbunden von unten.
