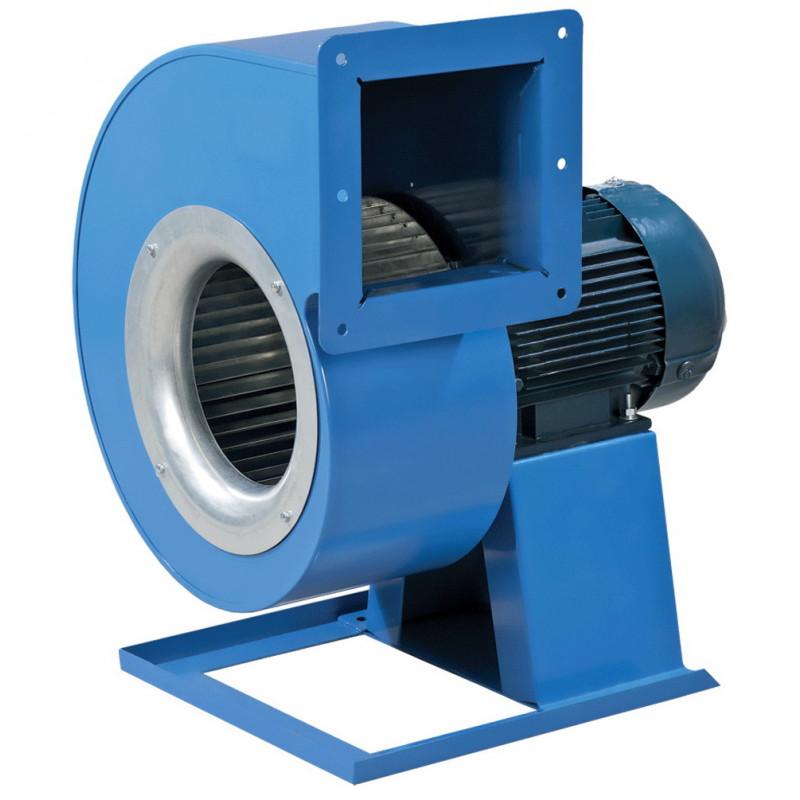

Ventiladores VTsUN 400x183-2,2-6 tipo 'caracol' projetado para uso em sistemas de ventilação. Produtividade máxima 8100 m3/h, diâmetro do impulsor 400 mm. O ventilador é capaz de movimentar ar com temperatura máximade 60°C. Esta série está equipada com motores assíncronostrifásicos. Potência do motor 2,2 kW.
Características técnicas
| Parâmetro | Valor |
| Tensão, V | 400 |
| Corrente, A | < td style='text-align: center,'>5.8|
| Frequência atual, Hz | 50 |
| Potência máxima, W < /br> | 2200 |
| < strong>Produtividade, m3/h | 8100 | < /tr>
| Velocidade de rotação, min-1 | 940 |
| Nível de ruído a uma distância de 3 m, dB(A) | 73 |
| Temperatura máxima do ar transportado, C < /br> | 60 |
| < forte >Peso, kg | 54,1 |
| < strong>Proteção , classe | IP54 |
| Diâmetro do impulsor, mm | 400 |
| Largura do impulsor, mm | 183 |
Dimensões
| Dimensões | < td style='text-align: centro, cor de fundo: #b7c0c2,'> Dd | B | H2 | H3 | H | H1 | M < / td> | P | l | G | L | K | L1 | S | L2< /strong> | d1 | mm | < td style='text-align: center,'>40010 | 689 | 272 | 403 | 870 | 310 < /td> | 400 | 313 | 497 | 27 | 619 | 455 | 310 | 140 | 268 | 15 |
Diagrama< / h3>
Design
A caixa do ventilador Vents VTsUN 400x183-2,2-6 é feita de aço com revestimento de polímero. O ventilador VTsUN pode ser projetado com o sentido de rotação do impulsor para a direita e para a esquerda. Cada opção possui diversas posições de carcaça, o que possibilita a conexão ao duto de ar em qualquer ângulo em incrementos de 45°.
Motor
Na fabricação de ventiladores são utilizados motores assíncronos trifásicos de 2, 4, 6 ou 8 pólos, em cujo eixo existe um impulsor com avanço são instaladas lâminas curvas, feitas de aço galvanizado. A utilização de rolamentos em motores garante uma longa vida útil. Para obter desempenho preciso, baixos níveis de ruído e operação segura do ventilador, cada turbina passa por um balanceamento dinâmico durante a montagem. O motor do ventilador possui classe de proteção IP 54.
Ajuste de velocidade
A velocidade do ventilador pode ser ajustada usando um autotransformador ou regulador de frequência. Vários ventiladores podem ser conectados a um dispositivo de controlo ao mesmo tempo, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.
Instalação
Pode ser instalado tanto em câmaras de ventilação e unidades de ar condicionado, como separadamente. Neste último caso, pode ser ligado às condutas de ar com dois tubos (exaustão e aspiração) ou com um exaustor. Os tubos de escape e de admissão têm seção transversal retangular e circular, respectivamente. A energia é fornecida através de terminais externos.
